泥状媒体のストレス・化学的脱水特性試験システム

製品の説明

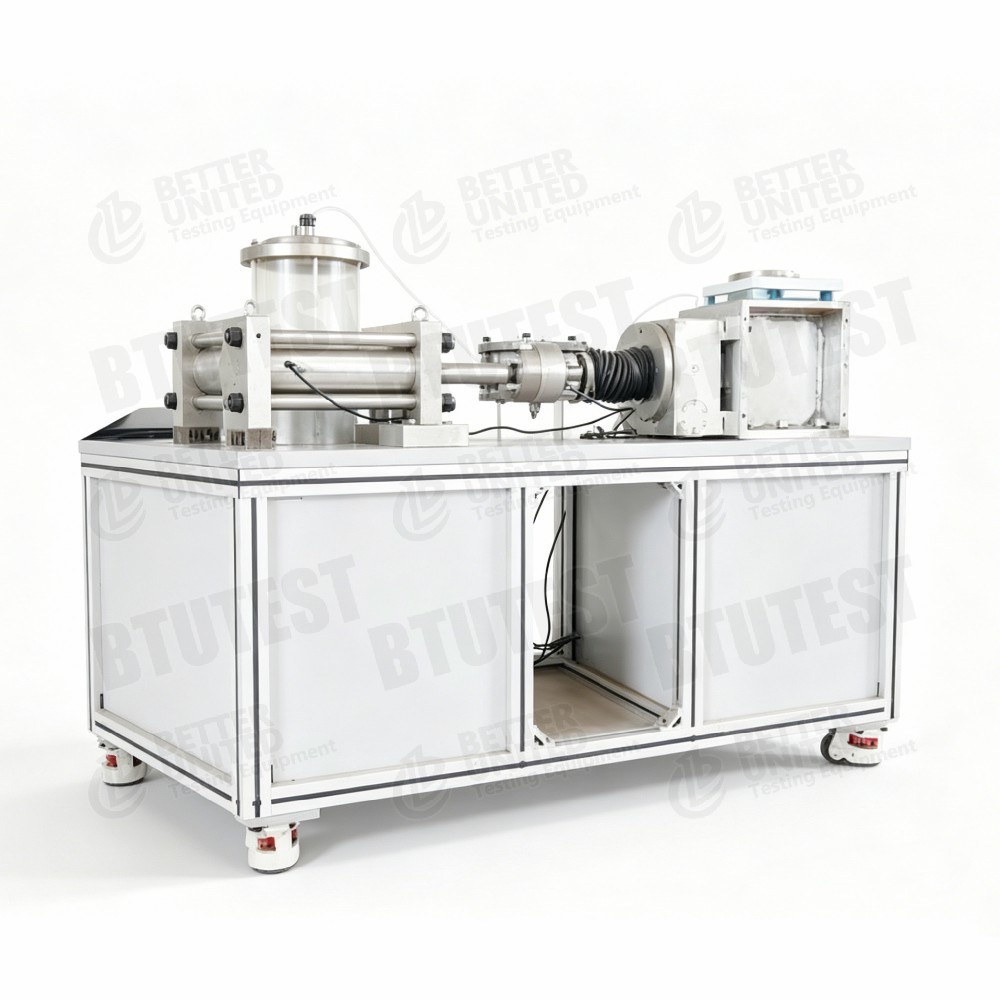

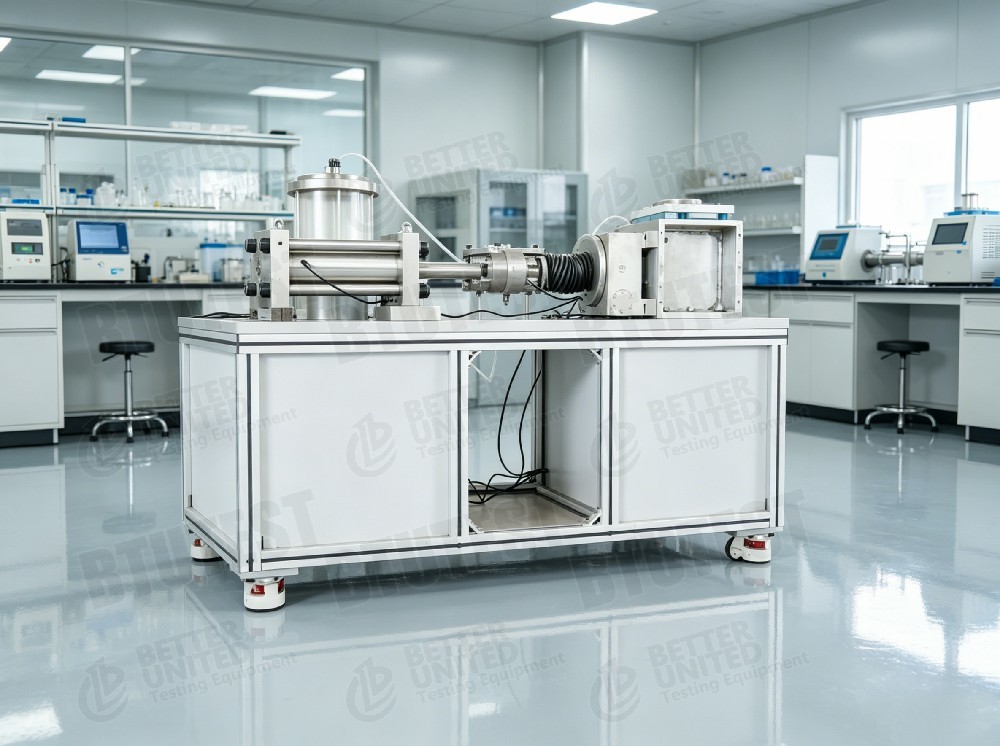

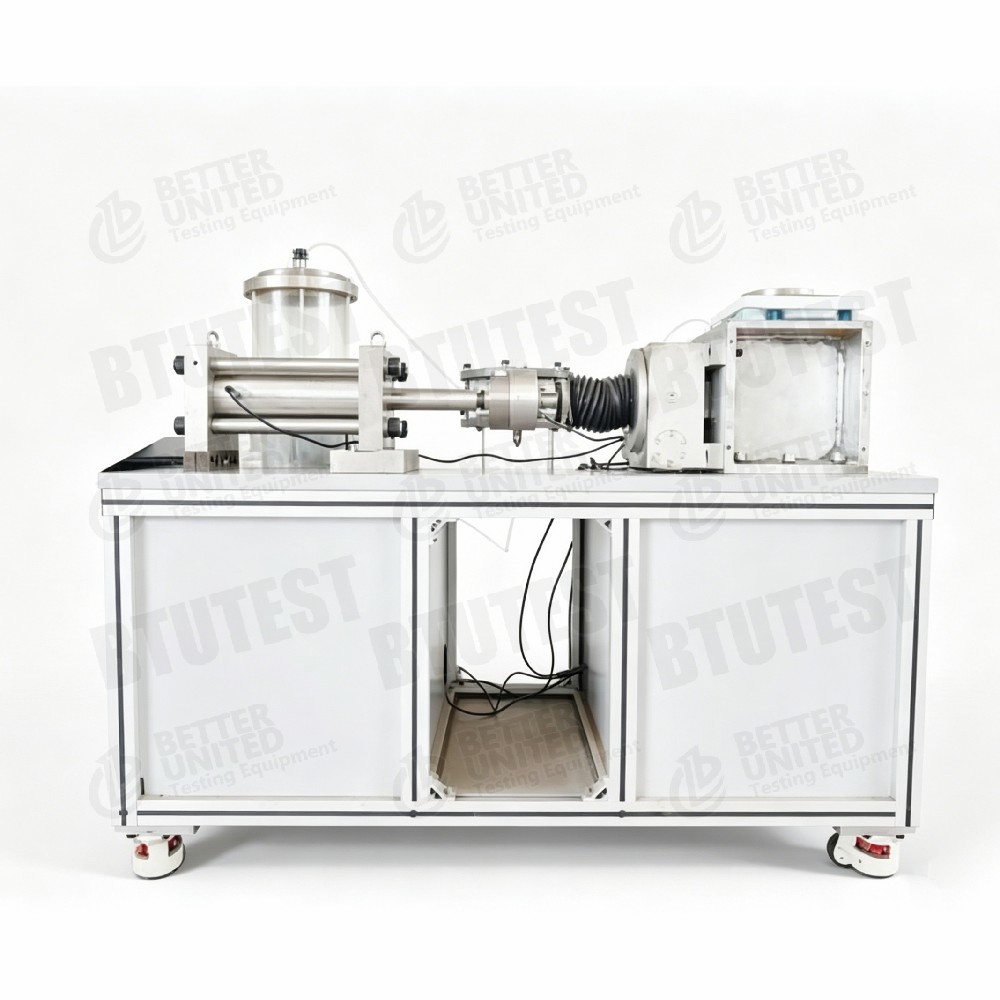

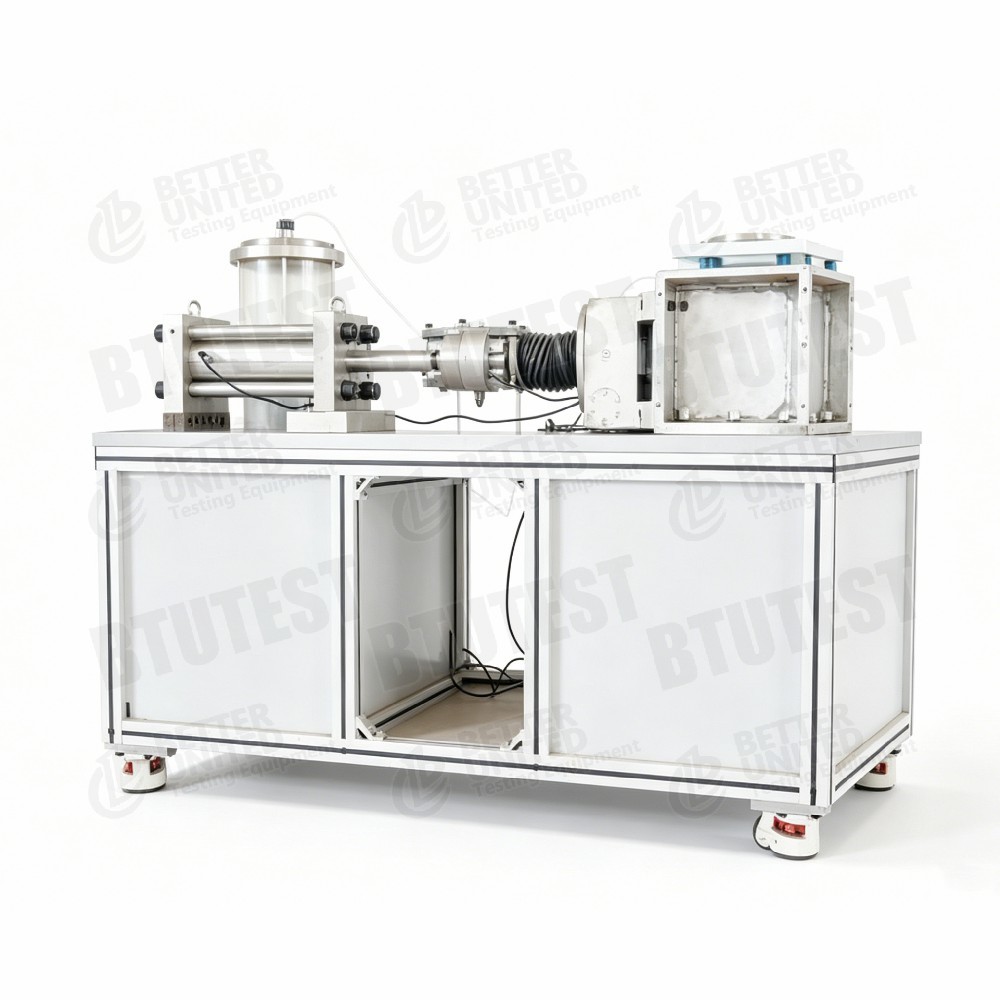

泥状媒体のストレス・化学的脱水特性試験システム

モデルBTU-MCFA-10

説明

この装置は、泥質媒体の応力・化学的脱水特性試験装置（スラリー加圧脱水試験装置）、 モデルBTU-MCFA-10、機械的圧力と化学的調整の複合効果下でのスラリー、汚泥、尾鉱などの泥状媒体の脱水特性を研究するために使用されます。このシステムは主に、飼料シリンダー、飼料負荷システム、脱水セル、サーボ負荷システム、脱水重量測定システム、データ収集システム、および対応するソフトウェアで構成されています。主な機能: 機械的濾過と化学的調整下での泥質媒体の固液分離プロセスをシミュレートします。

試験基準（国際）

• ASTM D1987（汚泥ろ過試験）
• ISO11370（排水処理）
• 中国 GB/T 31962（都市下水道に放流する場合の排水の水質基準）

この装置は特殊な試験装置です。適用される規格は、固液分離およびフィルター プレスの性能試験仕様を指す場合があります。

仕様

詳細

• 2段階ローディング設計–
  • 供給負荷システム: エアコンプレッサー + 精密空気圧コントローラー (0～0.9 MPa)、供給シリンダーから脱水セルにスラリーを加圧するために使用されます。
  • サーボ負荷システム: 0 ～ 200 kN の機械的負荷で、脱水セル内の泥状媒体に軸方向の圧力 (最大 20 MPa) を加えます。
• 脱水セル– 304 ステンレス鋼、耐食性。内径80mm、ストローク100mmで高圧（20MPa）にも耐えられます。
• 脱水重量測定– 高精度天びん (5000 g / 0.01 g) により、排出された液体の質量をリアルタイムで測定し、脱水速度と総水分除去量の計算に使用されます。
• 間隙水圧測定– 0～20 MPa の間隙圧力センサーは、脱水中のスラリー内部の間隙水圧の変化を監視し、効果的な応力解析を可能にします。
• ケミカルコンディショニングの提供– システム名には「ストレスケミカル」が含まれており、脱水効率への影響を研究するために化学調整剤 (凝集剤、電解質など) をスラリーに添加できることを示唆しています。
• ソフトウェアの機能– キャリブレーション、パラメータ設定、リアルタイムデータ取得、便利な後処理のためのデータエクスポート (tgd → txt → Excel)。

応用

• 都市汚泥脱水– 機械的圧力と化学的調整下での汚泥脱水をシミュレートし、脱水プロセスパラメータを最適化します。
• 尾鉱の濃縮– 乾式積み上げまたは埋め戻し用の鉱山尾鉱スラリーの脱水性能を評価します。
• 浚渫土砂処理– 川と湖の浚渫堆積物の脱水試験。
• 掘削泥水処理– 石油/ガス掘削泥の固液分離。
• 化学的コンディショニングの研究– スラリー脱水効率に対する凝集剤、電解質、その他の化学物質の影響を調査します。
• フィルタープレスシミュレーション– プレートアンドフレームフィルタープレス、ベルトフィルタープレスなどの設計パラメーターを提供します。

利点

• ストレスと化学の結合– 機械的圧力と化学的調整が脱水に及ぼす影響を同時に研究し、現場プロセスを厳密にシミュレートします。
• 高荷重力（200 kN）– 最大軸応力 20 MPa の高圧ろ過をシミュレートでき、難脱水材料に適しています。
• 高精度脱水重量測定– 0.01 g の精度で、脱水速度と総水分除去量を正確に追跡します。
• 広い積載速度範囲– 0.00001‑10 mm/分、低速濾過から急速圧縮まで。
• 間隙水圧モニタリング– 脱水効率を評価するためのスラリー内の内部圧力散逸をリアルタイムで把握します。
• 耐食性材料– 304 ステンレス鋼製の脱水セルは、生理食塩水または化学処理されたスラリーに適しています。
• 自動化されたソフトウェア– 完全自動制御、便利なデータエクスポート。

何を選択するか

テスト要件に基づいて、このシステムまたは関連構成を選択します。

処理の流れ

例：都市汚泥化成処理＋加圧ろ過脱水試験

• サンプルの準備
  • 原料スラリー（または汚泥）を一定量採取し、初期含水率を測定します。
  • 試験計画に従って化学調整剤（ポリアクリルアミド PAM など）を加え、均一に混合します。

• 餌やり
  • 調整したスラリーを供給シリンダー (容量 5000 ml) に注ぎます。
  • 供給負荷システム (エアコンプレッサー + 精密空圧コントローラー、0 ～ 0.9 MPa) を使用して、スラリーを脱水セルに加圧します。

• 取り付けと密閉
  • シールピストン、逆止弁、間隙圧センサー、脱水セルの排水ラインが正しく接続されていることを確認してください。
  • 脱水重量測定装置（天びん）を排水口の下に設置します。

• テストパラメータを設定する
  • ソフトウェアに、脱水セルの内径 (80 mm) を入力します。
  • アキシアル荷重モードを設定します: 応力制御または変位制御。
  • 荷重シーケンスを定義します。たとえば、30 分間一定応力 5 MPa、または最大ストロークまで一定速度 1 mm/min で圧縮します。
  • 終了条件を設定します: ストロークが 100 mm に達するか、脱水率がしきい値を下回ります。

• ろ過を開始します
  • サーボ負荷システムを開始します。アキシアルピストンが下方に移動して圧力を加えます。
  • ソフトウェアはリアルタイムで軸力、軸方向変位、間隙圧力、排出液体質量 (バランス) を記録します。
  • 脱水曲線をプロットします: 排水質量対時間、間隙圧力対時間、応力ひずみなど。

• テストの終了
  • あらかじめ設定した条件に達すると自動的に停止します。
  • 圧力を解除し、脱水フィルターケーキを除去し、最終的な水分含量を測定します。

• データ処理
  • 総水分除去量、脱水速度、フィルターケーキの水分含有量を計算します。
  • 間隙水圧散逸と脱水速度の関係を解析します。
  • さまざまな化学調整剤、圧力、負荷率での脱水効率を比較します。
  • データをエクスポート(tgd→txt→Excel)してレポートを生成します。

まとめ：BTU-MCFA-10 は、泥質媒体の応力化学的脱水特性試験システムであり、都市汚泥、尾鉱、浚渫堆積物、その他のスラリーの加圧脱水の研究に適しています。主な機能には、2 段階投入 (空気圧供給 + サーボ圧力ろ過)、高精度脱水計量、間隙圧力モニタリング、耐食性脱水セル、および全自動ソフトウェアが含まれます。最大軸応力は 20 MPa、負荷力 200 kN、フィード シリンダー容積 5 L です。実際のフィルター プレス プロセスをシミュレートするために、化学的コンディショニングの検討をオプションで追加できます。選択は、材料の特性、必要な圧力、化学的調整の必要性、および脱水セルのサイズに基づいて行う必要があります。
