ひずみ制御荷重圧密装置

製品の説明

ひずみ制御荷重圧密装置

モデルBTU-STC-1S

説明

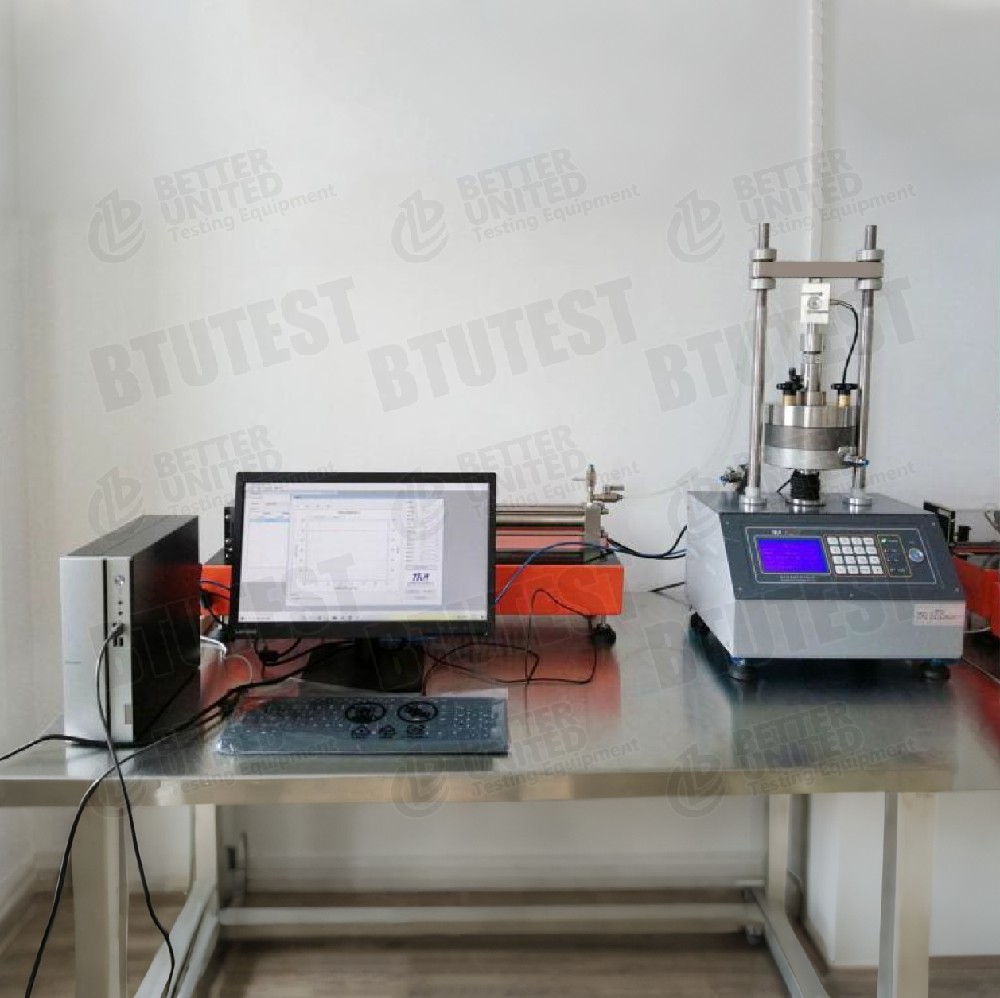

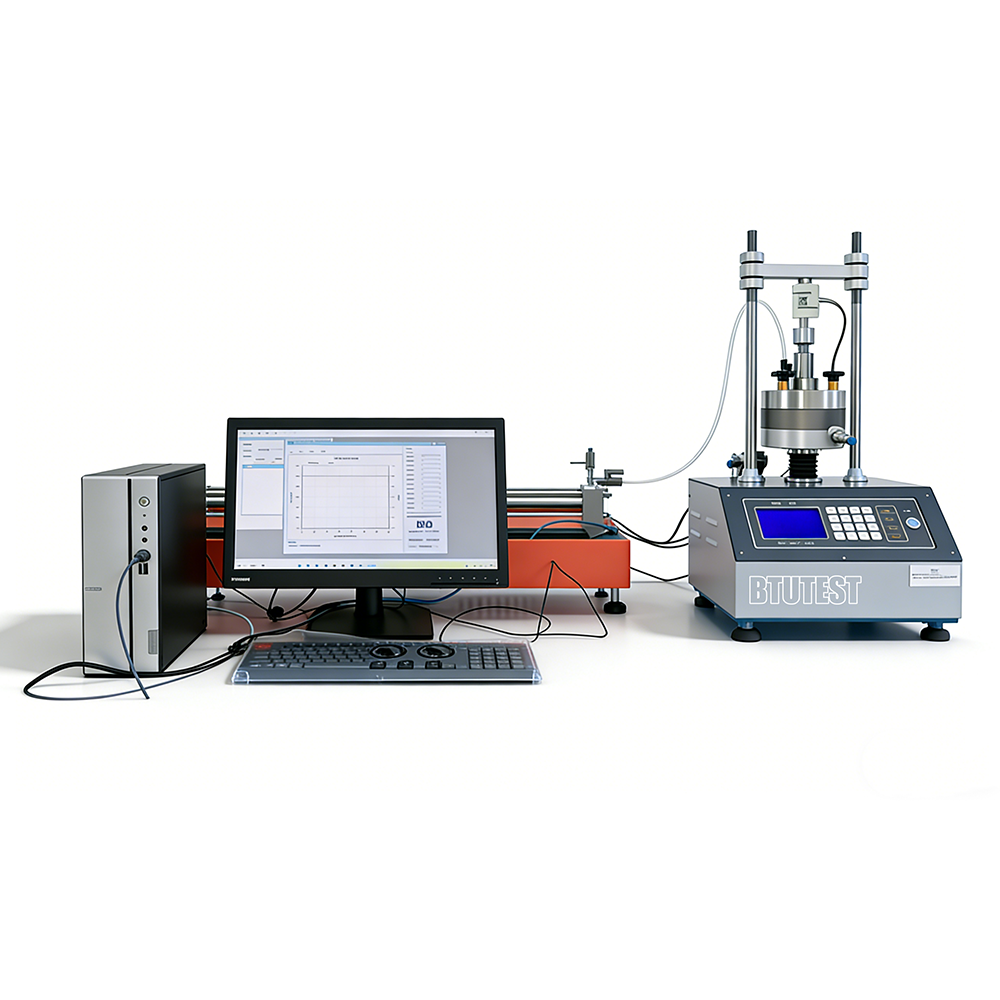

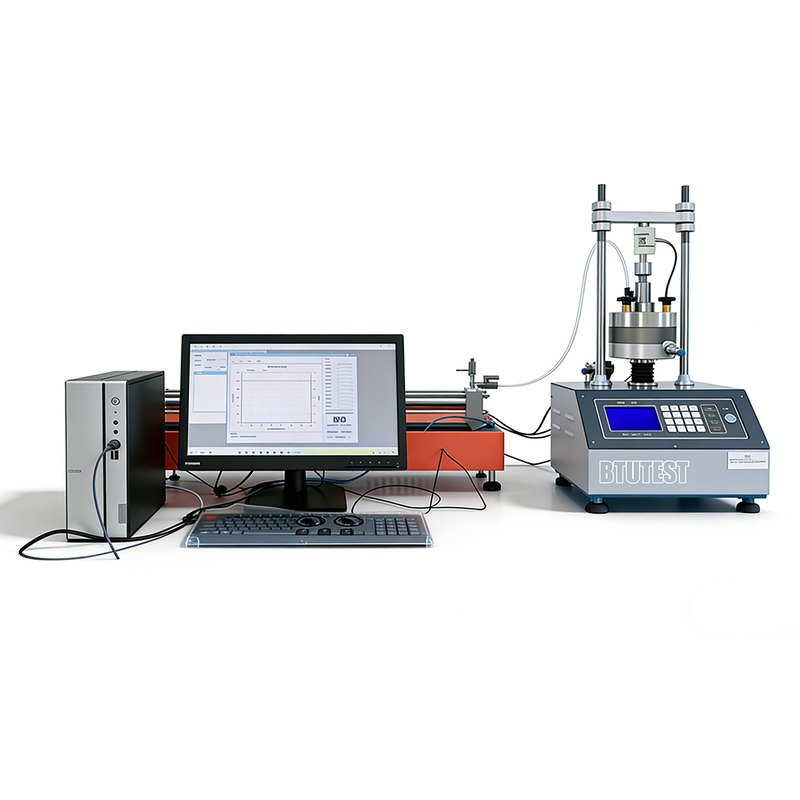

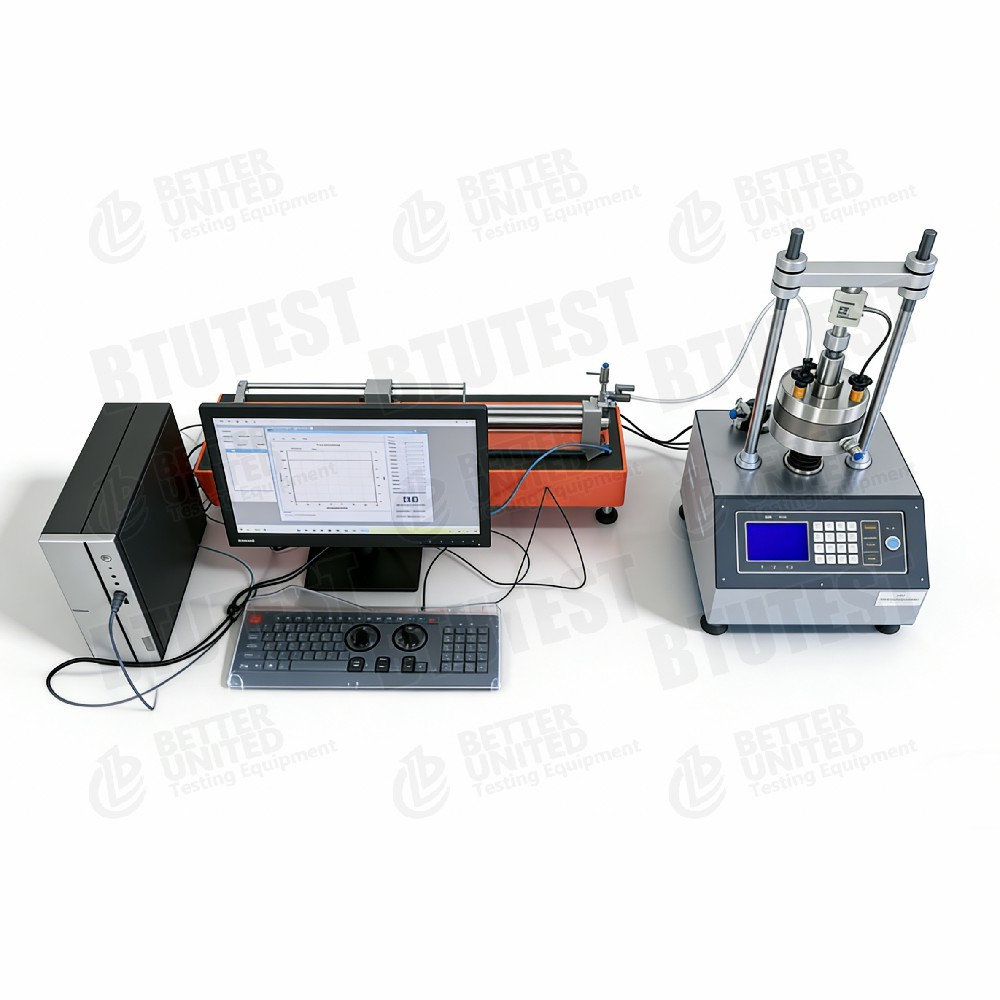

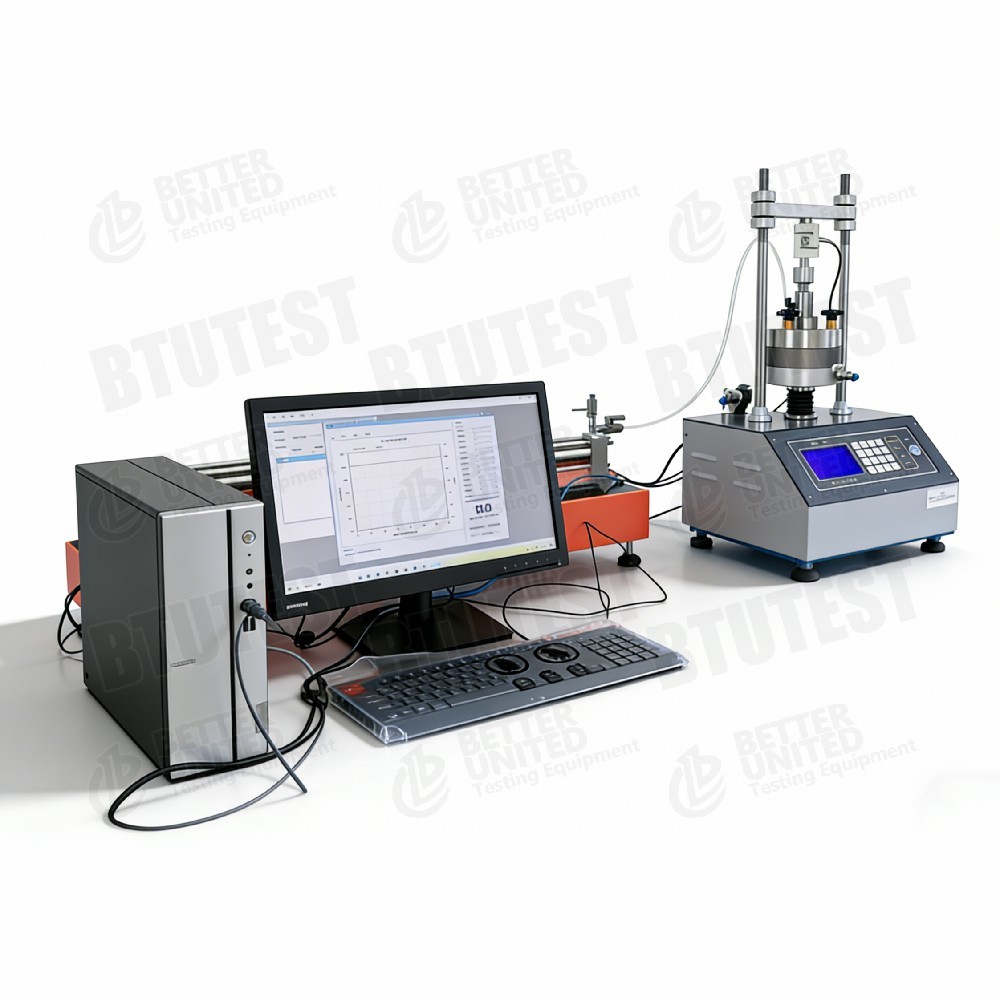

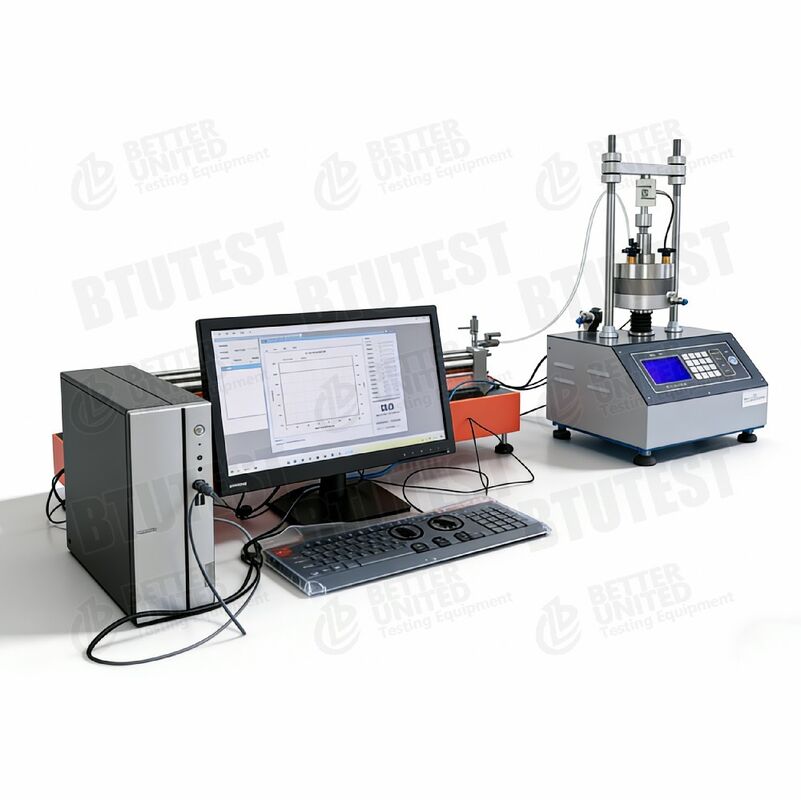

この装置は、ひずみ制御荷重圧密装置(ひずみの一定速度 – CRS)、モデルBTU-STC-1S、リアルタイム間隙水圧測定によるひずみ制御荷重圧密試験 (CRS) を実行するために使用されます。主な特徴:

• 試験片サイズ：Φ61.8×H20mm、Φ61.8×H40mm
• ロードフレーム：最大軸力10 kN、4チャンネルデータロガー内蔵
• ロードセル：0～10kN、精度±0.1%FS
• 間隙圧センサー: 0～3.2 MPa (精度は記載なし、±0.1% FS を想定)
• コンピュータベースのデータ収集および制御ソフトウェアが付属

試験基準（国際）

• ASTM D4186(一定速度のひずみ圧密 – CRS)
• ASTM D2435(一次元統合 - CRS は派生手法です)
• ASTM D4546(ロード・アンロード・リロードの統合)
• ISO 17892‑5（圧密試験）
• BS 1377‑6（圧密試験）

この装置は、荷重、変位測定、間隙水圧モニタリングなどのこれらの規格の要件を満たすことができます。

仕様

> 注: 負荷速度範囲、変位ストロークなどは指定されていません。製品マニュアルを参照してください。

詳細

• ひずみ制御荷重 (CRS)– 一定の軸方向ひずみ速度 (例: 0.01 mm/min) で試験片に荷重を加え、軸方向応力、ひずみ、間隙圧力を継続的に記録し、それによって圧密パラメータ (Cv、Cc、Pc など) を迅速に取得します。
• 2 つの試験片の高さ– 20 mm (従来型) と 40 mm (より長い排水経路)。
• リアルタイム間隙水圧測定– 圧密中の間隙水圧を監視し、Cv および有効応力経路の計算に役立ちます。
• 4チャンネルデータロガーを内蔵– アキシアル荷重、変位、間隙圧力などを同時に記録します。
• 最大軸力 10kN– 最大軸応力約 3.3 MPa (Ø61.8 mm 試験片の場合) に相当し、ほとんどの地盤圧密試験に適しています。
• 高精度ロードセル– ±0.1% FS、信頼性の高いデータ。
• コンピュータソフトウェア– 完全に自動化された試験制御、応力-ひずみおよび間隙水圧-ひずみ曲線のリアルタイム表示、圧密パラメータの自動計算。

応用

• 迅速な圧密試験– CRS は従来のステップロードと比較して時間を大幅に節約し、バッチテストに適しています。
• 低透水性土壌– 粘土やその他の低浸透性土壌の場合、CRS は圧密係数を効率的に提供します。
• 有効応力解析– 間隙水圧の測定により、荷重中の有効応力変化を研究できます。
• 軟弱地盤– 沈下予測のための圧密特性を評価します。
• 研究と教育– 大学の土壌力学研究室、研究機関。

利点

• CRSの迅速な統合– ステップロードと比較してテスト時間を 80% 以上節約できます。
• リアルタイム間隙水圧測定– 追加の有効応力情報を提供し、計算精度を向上させます。
• 2 つの試験片の高さ– さまざまな研究目的に柔軟に対応します。
• 内蔵データロガー– 高度に統合されており、外部機器が削減されます。
• 高精度センサー– 0.1% FS、研究要件を満たしています。
• 全自動ソフトウェア– 自動制御、取得、計算、人的エラーの削減。

何を選択するか

この機器を選択するか、テスト要件に基づいて他のモデルと比較します。

処理の流れ

例：CRS圧密試験（定ひずみ速度）

• 標本の準備
  • Φ61.8×20 mm または 40 mm リングを使用して、そのままの試験片または再成形試験片を切断します。
  • 初期の含水量と密度を測定します。必要に応じて飽和させます。

• 試験片の設置
  • 試料を固結セル（多孔質石とろ紙付き）に入れ、間隙圧センサーを接続します。
  • 変位センサーを取り付けます。
  • セルをロードフレームに配置し、アキシャルロードセルを接続します。

• テストパラメータを設定する
  • ソフトウェアで「CRS 統合モジュール」を選択します。
  • 一定のひずみ速度 (例: 0.01 mm/min) を設定します。
  • 最大軸ひずみ (例: 20%) または最大軸力 (10 kN) を設定します。
  • データ取得間隔を設定します（例：1秒）。

• テストを開始する
  • サーボ負荷システムを起動し、ピストンを一定速度で押し下げます。
  • ソフトウェアは軸力、軸変位、間隙圧力、時間をリアルタイムで記録します。
  • 応力-ひずみ曲線と間隙圧力-ひずみ曲線をプロットします。

• ストップコンディション
  • あらかじめ設定したひずみまたは最大軸力に達すると自動的に停止します。

• 分解と清掃
  • 荷を降ろし、試験片を取り出し、重量を量り、乾燥させて最終的な水分含有量を測定します。
  • 統合セルとセンサーを清掃します。

• データ処理
  • CRS 理論に基づいて、ソフトウェアは以下を自動的に計算します。
    • 間隙水圧と荷重率からの圧密係数（Cv）
    • 圧縮指数(Cc)、反発指数(Cs)
    • 予備圧密圧力 (Pc)
    • 透過係数 (k) (間接的に)
  • テストレポートを生成します。

まとめ：

• BTU-STC-1Sは、CRS 急速圧密試験用のひずみ制御荷重圧密装置で、最大軸力 10 kN、間隙圧力測定機能を備え、細粒土の圧密パラメータの迅速な決定に適しています。
