ロウ混載装置

製品の説明

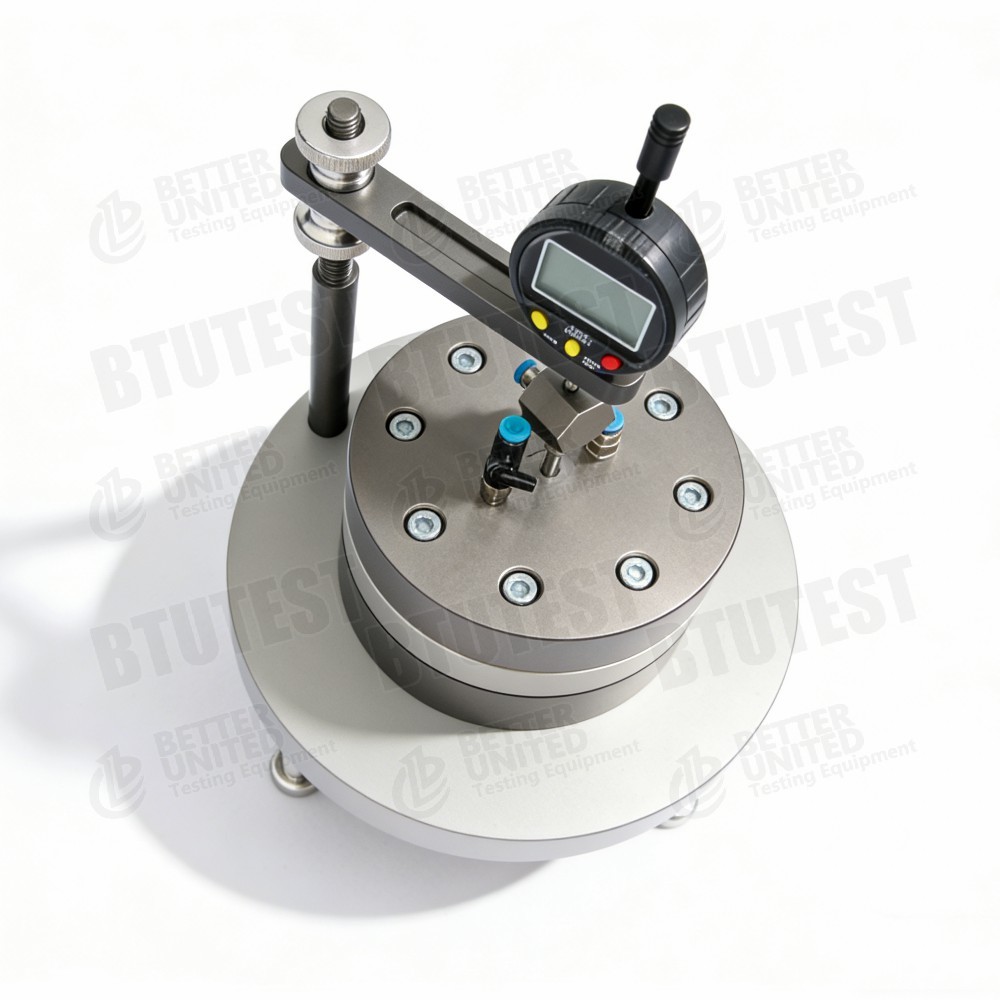

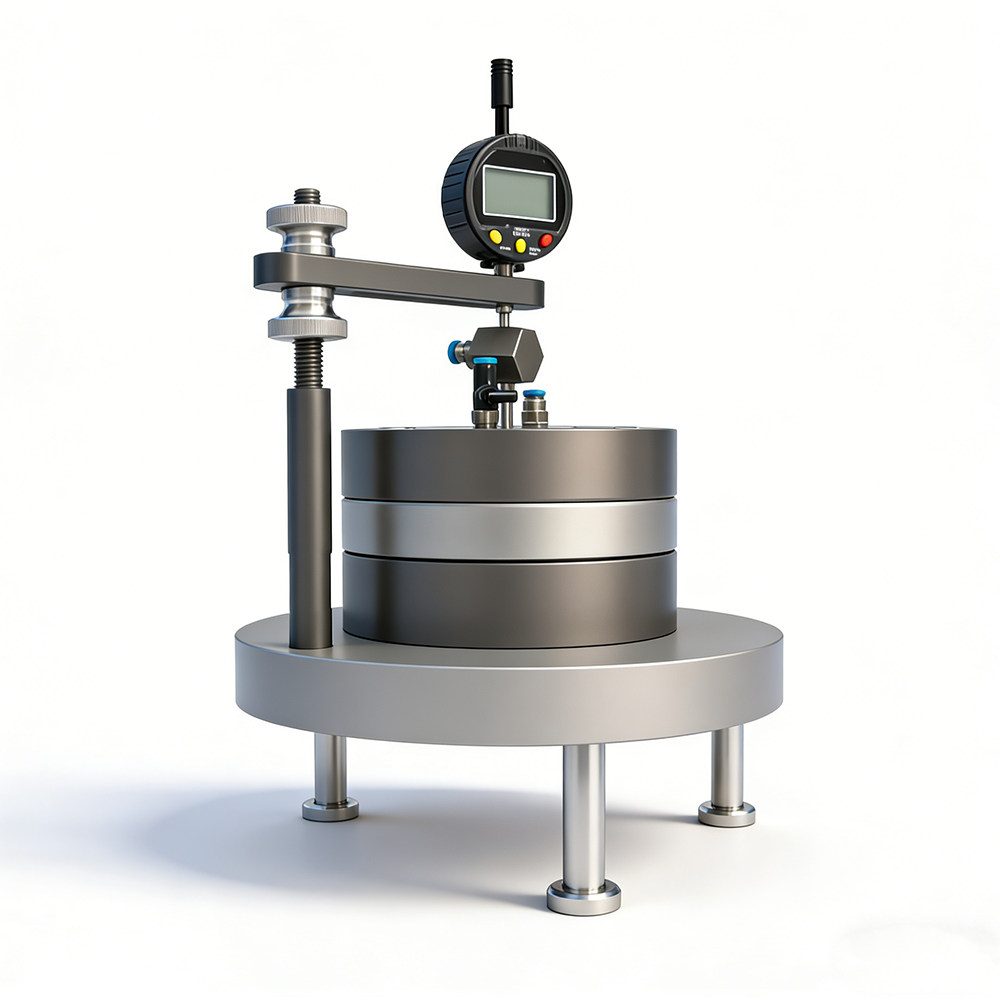

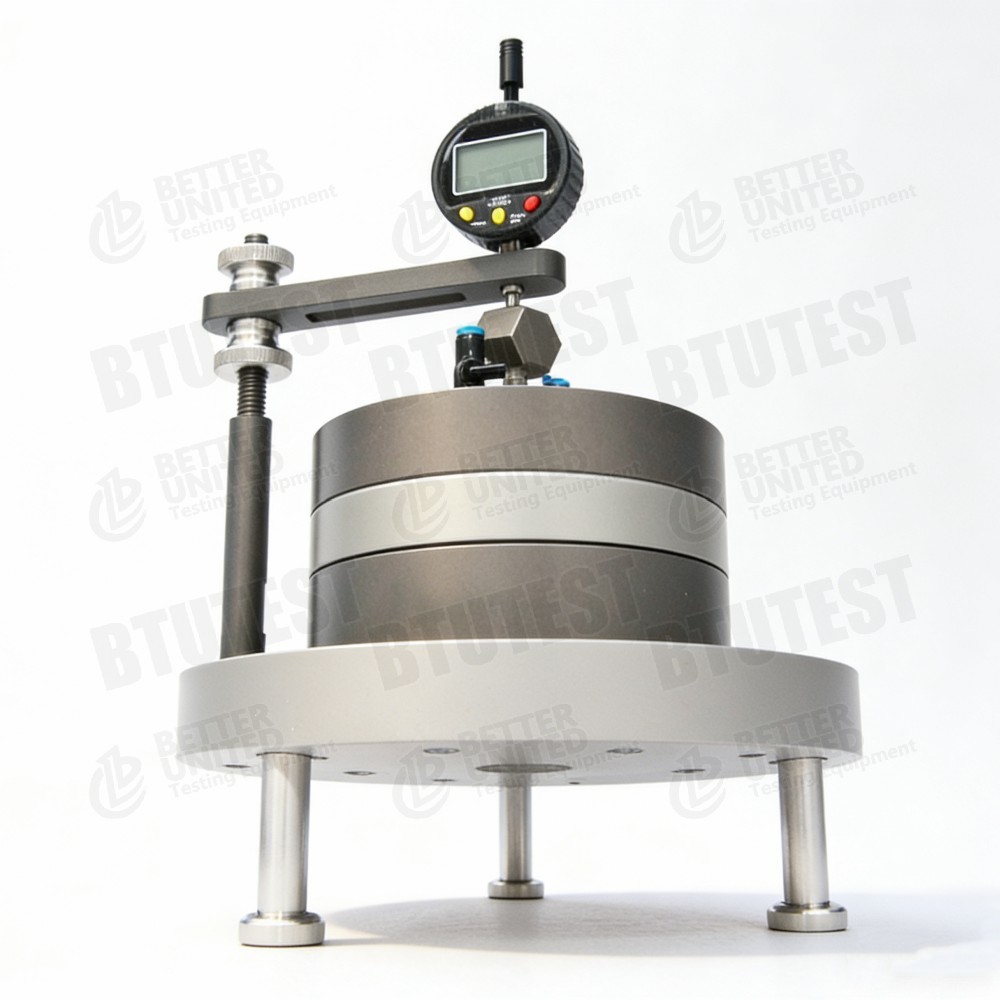

ロー・コンソリデーション装置

モデルBTU- RCA-1 について

記述

この装置はロー・コンソリデーション装置モデルBTU- RCA-1 について, ロー・タイプの固化セルを使用します. 標準固化 (ステップ・ロード・オフロード),CRS (恒定ストレッチレート),CRL (常時積載速度),逆圧飽和度固化,長期流動固化 (リアルタイム孔隙圧測定) とオプションの固化浸透性モジュール.主な特徴:

• 試料のサイズ: Φ61.8 mm (標準切断リング)
• 軸圧と逆圧は,圧量制御装置 (2 MPa / 200 cc) によって適用され,精度は ± 0.1% FS,水圧を1 kPa に制御する閉ループマイクロプロセッサ
• 16キーのメムランキーボード (非タッチ) を搭載したコントローラ,圧力制御,音量制御,線形負荷等をサポートする.
• ボリューム変化の測定と表示 1 mm3 (0.001 cc),精度 ±0.01 ml
• 孔圧センサー: 2 MPa,精度 ±0.1% FS,解像度 1 kPa
• 垂直移動センサー:範囲0−12.7mm,精度0.01mm,独自のLCD (in/mm選択可能),ゼロボタン,コインセルまたは取得システムによって動かす
• コンピュータベースのデータ取得および制御ソフトウェア (AdvancedGeoLAB-Rowe Consolidation Software) を搭載し,逆圧飽和,ステップロード統合,CRS,CRL,リアルタイムのポーズ圧力測定による長期クリープ固化処理後モジュールは,自動的に av, Es, Cv, Pc などを計算し,時間曲線,ログタイム曲線,e-p曲線,e-lg p曲線,HP曲線などの平方根をプロットします.

試験基準 (国際)

• ASTM D2435(土壌の1次元固化)
• ASTM D4186(ストレスの固化率の定数 CRS)
• ASTM D4546(負荷/卸荷/再負荷の統合)
• ASTM D4767(三軸圧縮 逆圧飽和原理は類似)
• ASTM D5084(貫通性試験 固化透通性モジュールに対応する)
• ISO 17892‐5(統合試験)
• BS 1377-6(統合試験)

設備は,負荷,反圧飽和,孔圧測定,CRS/CRL等に関するこれらの規格の要件を満たすことができる.

仕様

詳細

• ロー 統合セル液体または空気力による軸圧を適用し,より均一なストレスの分布と横壁摩擦を軽減する等軸圧縮計の一種.高精度結合試験に適している.
• 双重圧力/音量制御装置軸圧と反圧 (または孔圧の測定) を適用するために使用されます.各コントローラーは独立しており,容積は200cc,解像度は0.001cc,圧力と体積の変化の正確な制御を可能にするCRS,CRL,そして透透性試験
• 閉ループマイクロプロセッサ制御水圧制御の精度は1kPaまであり,従来の凝固計よりもはるかに優れている.
• リアルタイムの孔圧測定CRS試験におけるCv計算と効果的なストレスの分析に使用される.
• 高精度の移動測定解像度は0.01mmで,自社LCDを搭載し,現場での校正が簡単です.
• 多機能試験ステップロード,CRS,CRL,クリープ,逆圧飽和,およびオプションの統合透気性を1つの装置でサポートします.
• 強力なソフトウェア完全自動テスト制御,リアルタイム曲線表示,統合パラメータの自動計算,さまざまな標準曲線のプロット.
• 固化・透透性モジュール固化中に透透率係数を測定し,k−e関係を研究することができます.

適用する

• 高精度統合試験柔らかい粘土などの細粒土の圧縮特性と固化パラメータの研究に適しています.
• 逆圧飽和度強化透透性が低い土壌では,正確な固化パラメータを得るために飽和度を改善します.
• CRSの迅速な統合テスト時間を節約し,バッチテストに適しています.
• 長期的 変異土地の二次固化行動を研究する
• 結合・透透性結合(オプション) 圧縮中の透気性の変化を研究する.
• 研究と教育大学や研究機関における高度な統合研究

利点

• 高精度圧力制御水圧制御精度は1kPaで,容積解像度は0.001ccで,従来のコンソリドメーターよりもはるかに優れている.
• ロー セル横壁の摩擦が低く,ストレスの分布が均等で,より信頼性の高い結果が得られます.
• 双重圧力/音量制御装置軸圧,逆圧,または体積変化を測定することができます.
• 複数の試験モードステップロード,CRS,CRL,クリープ,逆圧飽和,透気性 (オプション)
• リアルタイムの孔圧測定効率的なストレス分析とCv計算を容易にする.
• 完全自動ソフトウェア自動制御,取得,計算,プロット,人間のエラーを減らす
• 制御器の操作が便利組み込みメブランのキーボードはコンピュータなしで独立操作を可能にします.
• 費用対効果伝統的な三軸固化システムと比較して,ロー固化計は低コストで同様の機能を提供します.

何 を 選ぶ か

この装置を選択するか,試験要件に基づいて他のモデルと比較してください.

プロセスの流れ

例として:逆圧飽和度 + CRS 統合試験

• 試料の準備
  • Ø61.8 mm のリングを用いて,乱さずに切るまたは再型した試料.高さは通常20 mmまたは40 mm (細胞の高さによって異なります).
  • 初期水分量と密度を測定する.

• 標本設置
  • 試料をロウの固化細胞に入れて,その上下には毛孔状の石とフィルター紙を置く.
  • 孔圧センサーを試料の下部 (または上部) に接続する.
  • 軸圧調節器と逆圧調節器を接続する (逆圧飽和が必要である場合).
  • 垂直移動センサーを設置します (ゼロです)

• 逆圧飽和度
  • 逆圧 (例えば200 kPa) を逆圧調節器を通し,小効果的ストレスを (例えば5 kPa) 適用する.
  • 孔圧応答を監視し,B値を計算する.B ≥0の場合.95飽和が完了しました

• CRS 試験パラメータを設定する
  • ソフトウェアで,CRS 統合モジュールを選択します.
  • 恒常なストレッチ速度 (例えば0.01 mm/min) を設定する.
  • 最大軸圧 (例えば,20%) または最大軸圧 (2 MPa) を設定する.
  • データ取得間隔を設定する (例えば,1秒).

• CRS 統合を開始する
  • 軸圧調節器は試料を恒定速度で圧縮する.
  • ソフトウェアは軸力 軸移動 孔圧 時間をリアルタイムで記録します
  • ストレス・ストレスの曲線とポースの圧力・ストレスの曲線をグラフ化します

• 停止状態
  • 前もって設定されたストレージや最大圧力に達すると自動的に停止します.

• 解体と清掃
  • 圧力を降ろし,反圧を放出し,サンプルを取り出して,重量化し,最終水分量を測定するために乾燥させる.
  • 細胞,孔状の石,センサーを掃除する

• データ処理
  • CRS理論に基づいて ソフトウェアは自動的に計算します
    • 孔圧と負荷率による固化系数 (Cv)
    • 圧縮指数 (Cc),リバウンド指数 (Cs)
    • 固化前圧 (Pc)
    • 透透率係数 (k) (間接的に)
  • グラフ e-lg p 曲線,Cv-σ′ 曲線など
  • テストレポートを生成します

ステップ・ロード・コンソリデーション: 負荷順序を設定 (例えば 25, 50, 100, 200, 400, 800 kPa); 各負荷ステップで,時間の経過とともに移動と孔圧を記録する; ソフトウェアはCv,av等を計算する.
クリープ統合のために: 安定した負荷を適用し,長期間にわたって移動と孔圧を記録し,二次固化係数Cαを分析します.
透透性試験 (オプション): 固化後または特定の負荷段階では,排水バルブを閉じて,恒常な頭差を適用し,流量量を測定し,透気系数を計算します.

概要:BTU-RCA-1 ロウ固化装置は,高精度で多機能の固化試験装置です.ロー固化装置は,ロー固化セルと二重圧/体積制御装置を使用します.逆圧飽和を支えるCRS,CRL,ステップロード,クリープ,およびオプションの透気性試験.圧力制御精度は1kPa,音量解像度は0.001cc,完全に自動ソフトウェア.細粒土の高度な固化研究に適しています特に高精度を要求する研究プロジェクトでは,最大圧力 (2 MPa) と試料のサイズ (わずか Ø61.8 mm) を注意してください.他の設備も考慮すべきです.
