商品の詳細:
|
|
| 起源の場所: | 中国製 |
|---|---|
| ブランド名: | BTUTEST |
| 証明: | SGS, INTERTEK |
| モデル番号: | BTU-WXY-1F/BTU-WXY-3F/BTU-WXY-6F |
|
お支払配送条件:
|
|
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 土の試験装置の標準的な輸出木箱 |
| 受渡し時間: | 支払い後6日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力: | 毎月100セット |
|
詳細情報 |
|||
| 最高。標本のサイズ（mm）: | Ø101×H200/Ø101×H200/Ø101×H200 | 最大。軸力(kN): | 10/30/60 |
|---|---|---|---|
| せん断速度(mm/min): | 0.00001～6/0.00001～6/0.00001～6 | ||
製品の説明
1. 説明

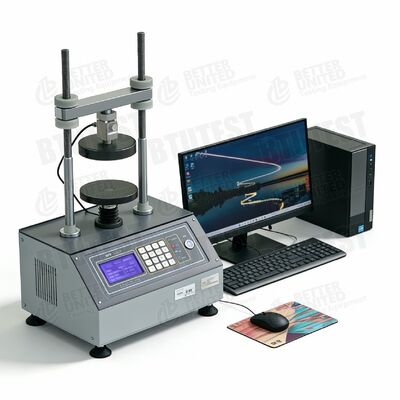

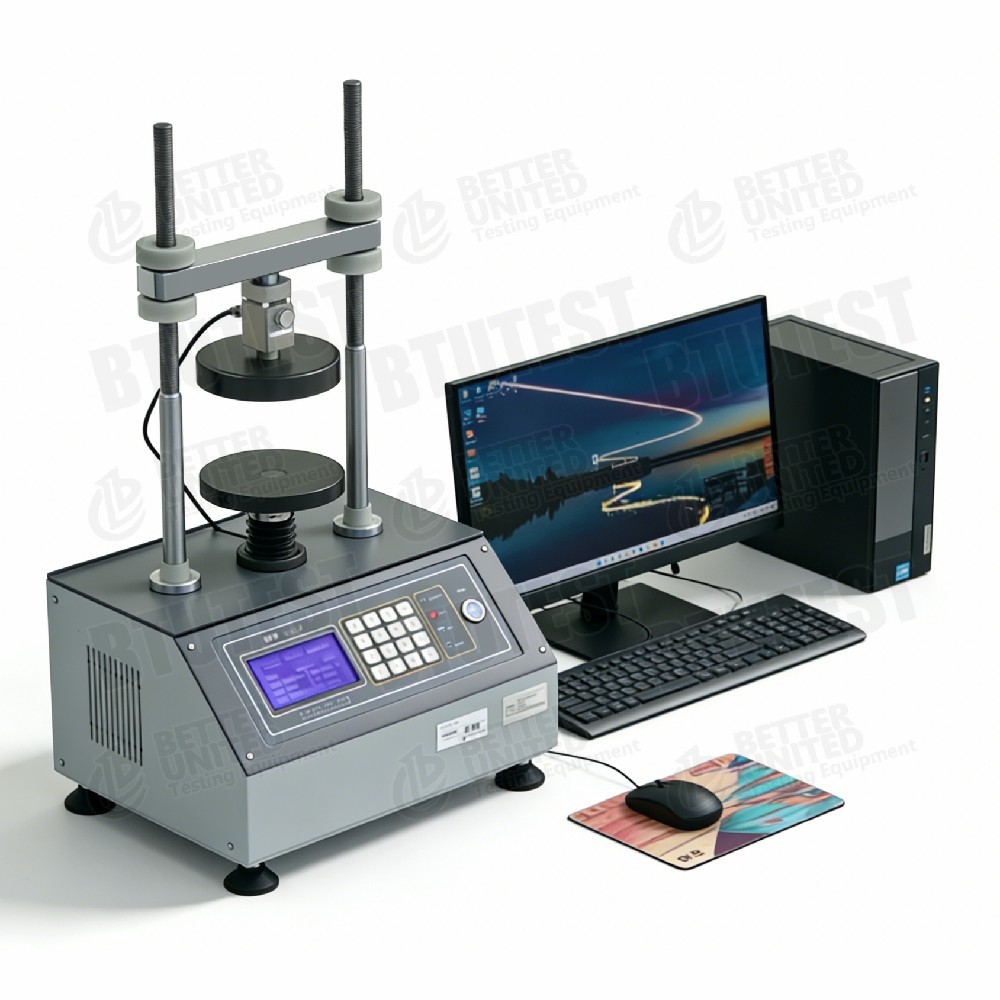

この装置は、全自動一軸圧縮装置（BTU-WXYシリーズ）、モデル WXY-1F、WXY-3F、および WXY-6F を含みます。主に地盤工学における一軸圧縮強度試験（拘束圧力を伴わない一軸圧縮試験）に使用されます。この装置により、試験全体にわたる完全自動制御、データ取得、処理、さまざまな曲線のリアルタイム表示、規格に準拠した試験表と曲線の自動生成が可能になります。
2. 試験基準
3. 仕様（パラメータ）
| モデル | 最大。試験片サイズ(mm) | 最大。軸力(kN) | せん断速度(mm/min) |
| BTU-WXY-1F | Ø101×H200 | 10 | 0.00001～6 |
| BTU-WXY-3F | Ø101×H200 | 30 | 0.00001～6 |
| BTU-WXY-6F | Ø101×H200 | 60 | 0.00001～6 |
4. 詳細（技術的な詳細）
私試験片サイズ：最大。 Ø101mm×H200mmで、一軸試験の標準的なサイズです。
私軸力範囲: 3 つのオプションの容量 – 10kN、30kN、60kN – 地盤の強度に基づいて適切な荷重範囲を選択できるため、測定精度が向上します。
私せん断速度: 0.00001 ～ 6 mm/min、調整範囲が広く、超低速クリープ型破壊試験と標準試験の従来の速度 (例: 1 ～ 2 mm/min) の両方をサポートします。
私ソフトウェア機能:
u シャーリング速度とローディングプロセスの完全自動制御
u 変位、応力、ひずみ、その他の曲線をリアルタイムに取得して表示
u テスト後に規格に準拠したテーブルと曲線を自動生成
u データのエクスポートと印刷をサポートします
5. アプリケーション
私道路および路盤工学: 地盤の一軸圧縮強さを測定して支持力を評価します。
私斜面および掘削工学：非排水せん断強度を得る
私軟弱地盤の評価: 軟質粘土、圧縮充填物の品質管理
私材質比較：各種安定化処理土（セメント・石灰処理土）の強度比較試験
私教育研究室: 基礎土力学実験指導
6. 利点
私全自動運転: 剪断速度やデータ記録に手動介入が不要となり、テストの効率と再現性が向上します。
私選択可能な荷重範囲(10/30/60kN): 異なるモデルは異なる強度範囲をカバーします。あるいは、センサーを変更することで単一のユニットで複数の範囲に対応することもできます（構成に応じて）
私超低速能力: 0.00001 mm/min 破損過程やクリープ特性の研究用
私高度に統合されたソフトウェア: 制御と取得からレポート生成まで – オールインワンで運用上の障壁を軽減
私コンパクトな設計: 三軸装置よりもシンプルで、フィールドラボや迅速な試験に適しています。
7。何を選ぶべきか（選択ガイド）
| 試験片の種類/強度範囲 | 推奨モデル | 理由 |
| 軟粘土、粘土 (qu < 200 kPa) | WXY-1F(10kN) | 範囲が一致し、センサーの精度が向上 |
| 通常の粘性土、シルト（qu ～ 200 ～ 600 kPa） | WXY-3F(30kN) | 共通範囲、マージンあり |
| 硬い粘土、セメント安定化土、処理土 | WXY-6F(60kN) | 高強度材料に適しており、過負荷を回避します |
| ティーチングラボ（各種土壌） | WXY-3FまたはWXY-6F | 適用範囲が広く、柔らかい土壌と硬い土壌の両方に適しています |
| 超低速故障プロセスの研究 | どのモデルでも | 全モデル0.00001mm/minに対応 |
8。処理の流れ
1.標本の準備→ Ø101×H200 mmの円柱状の土壌試験片（未加工または再成形）を準備します。
2.試料を取り付ける→ 試料を下部プラテンの中心に置きます。上部プラテンを試験片表面に接触するように調整します (最小限の初期着座荷重を適用します)。
3.パラメータ設定→ シャーリング速度の設定ソフトウェアでのデータ取得頻度
4.テストの開始→ 設定速度で自動的にアキシアル荷重を加え、アキシアル力と変位をリアルタイムに取得します
5.データ監視→ ソフトウェアは応力-ひずみ曲線、軸力対時間曲線などをリアルタイムでプロットします。
6.故障判定→ ピーク応力に続いて 15 ～ 20% の軸ひずみまで荷重が継続した場合、または試験片に明らかな破損が見られた場合に停止します。
7.結果処理→ 一軸圧縮強度を計算します。必要に応じて、非排水せん断強度 Su = qu/2 を計算します。
8.レポート出力→ ソフトウェアが規格に準拠した表と応力-ひずみ曲線を自動的に生成します。印刷またはエクスポートをサポートします
