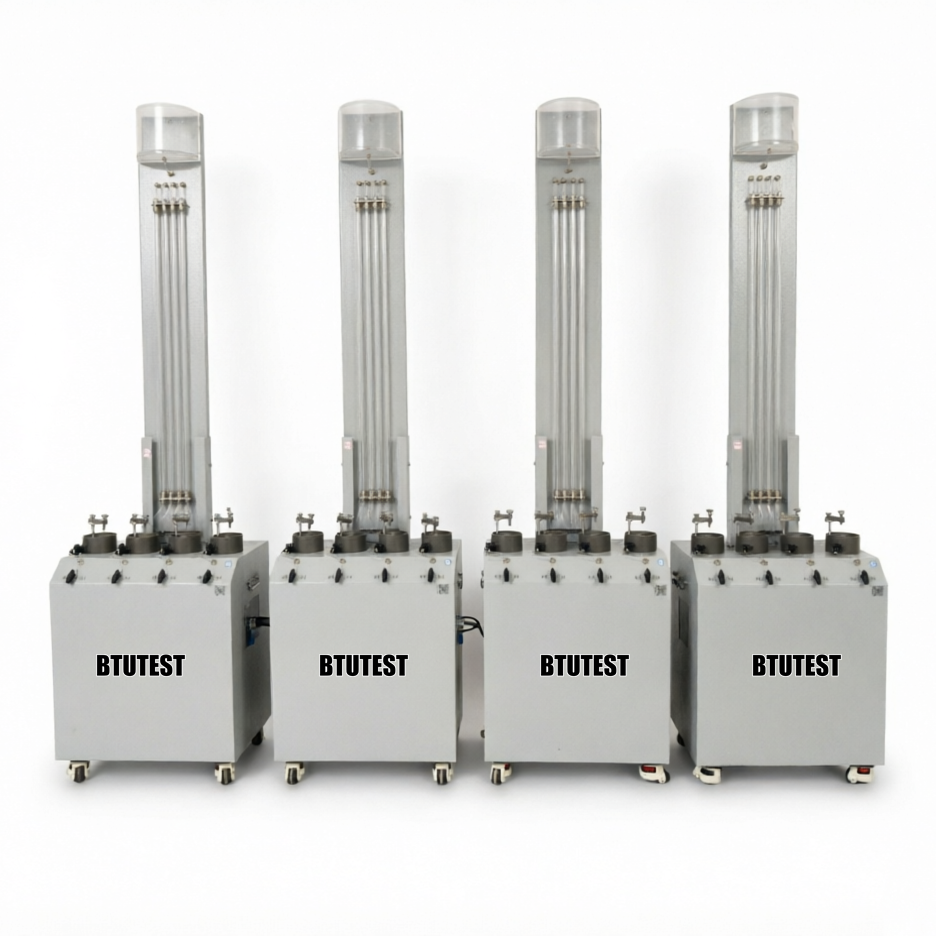

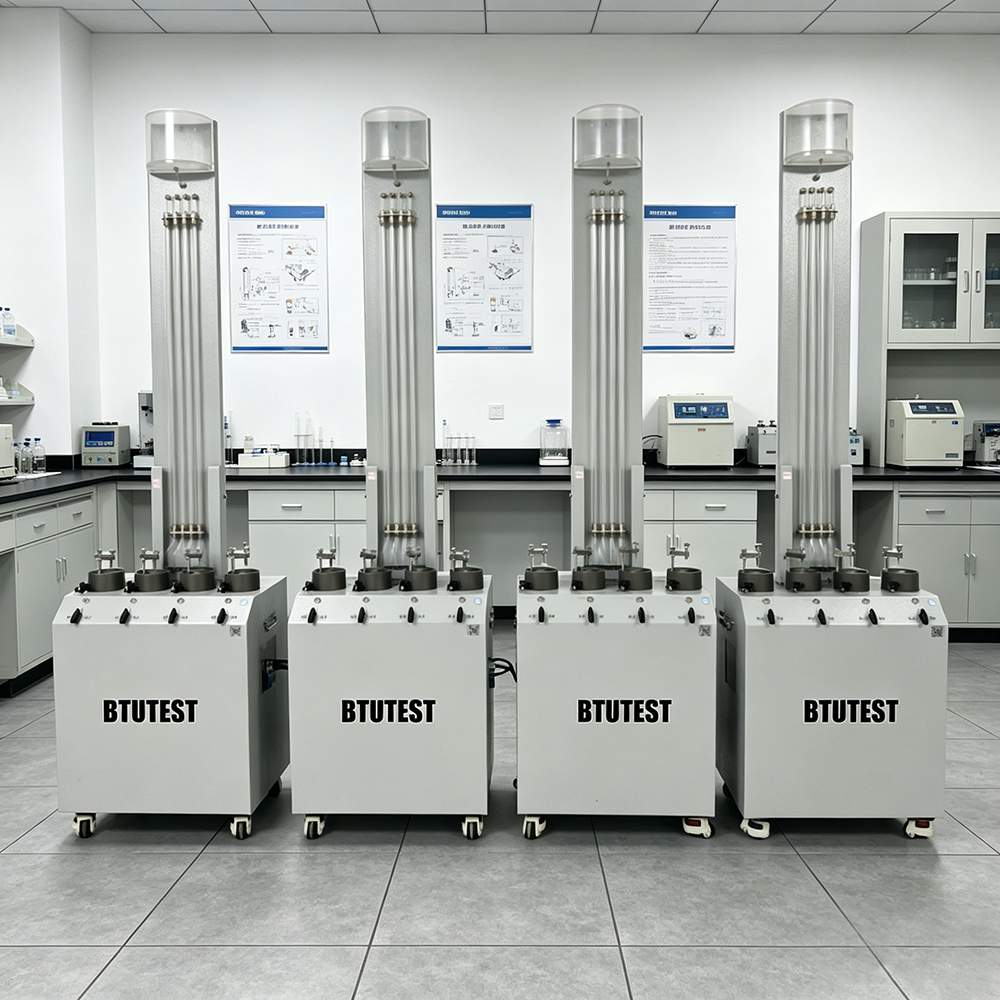

スマート 4 ユニット落頭式透過率計

製品の説明

スマート4ユニット 細粒土の落下頭孔径計

モデルBTU-FHP4

記述

この装置は細粒土のスマート4ユニット落下頭透量計モデルBTU-FHP4細粒土 (泥土,泥土,粘土,環境土) の透透率係数を決定するために使用される.4つの標本で同時下落頭透気性試験を許可する典型的な55型透量計を代替する. 主要な特徴:

• 完全に自動的な透透率系数テスト
• 標本の直径 61,8 mm (面積 30 cm2)
• 試料の高さ 40 mm (流路長)
• 落ちる頭管の横切りの面積 0.785cm2
• 液体レベルセンサー:範囲 2000 mm 水頭,解像度 0.1 mm,精度 ±0.15% FS
• 水 貯蔵庫: 6L,水 の 清潔 性 を 保つ ため に 密閉 さ れ て いる
• データ収集システムとソフトウェア,水頭高度,試験状態等をリアルタイムで表示する
• コンピュータとの高速通信インターフェイス; ソフトウェアによるリアルタイム操作曲線監視,データ保存と取得

試験基準 (国際)

• ASTM D5084(土壌の浸透性の標準試験方法 落下頭方法)
• ASTM D5856(柔らかい壁透量計を用いた土壌の透気性)
• ISO 17892‐11(地質技術試験 透透性試験)
• BS 1377-6(イギリス標準 透透性試験)
• 中国 SL 237-042(地質技術試験手順 落下頭の透気性試験)
• JGS 0563(日本の浸透性試験基準)

この装置は,細粒土に落下頭透気性試験を行うのに適しており,上記規格の標本サイズ,水頭測定,データ取得など

仕様

パラメータ	仕様
モデル	BTU-FHP-4
楽器名	細粒土のスマート4ユニット落下頭透量計
構造	4つのユニット (4つの独立した透透量セル)
標本の直径	61.8mm (面積30cm2)
標本の高さ	40 mm (流路長)
落ちる頭管の横断面積	0.785cm2
液体レベルセンサー	範囲 2000 mm 水頭,解像度 0.1 mm,精度 ±0.15% FS
貯水池	6L 密封
データ収集	システムとソフトウェアが含まれています.水頭,試験状態のリアルタイム表示
通信インターフェース	高速インターフェース
ソフトウェア機能	曲線のリアルタイムモニタリング,データ保存と取得
適用される土壌種類	粘土,粘土,粘土,環境土壌

詳細

• 4つのユニットの独立構造4つのサンプルを同時に試験することができ,効率が大幅に向上します. 干渉を避けるため,各パームメーターセルは独立しています.
• 細粒の土壌のために設計された標本の直径 61.8 mm,高さ 40 mm,細粒土の透透性試験のための標準仕様に対応する.
• 落ち頭方法浸透性が低い土壌 (k=10−5〜10−8cm/s) に適しており,時間とともに水頭が分解することから浸透率係数を計算します.
• 高精度液体レベルセンサー射程2000mm水頭,解像度0.1mm,精度±0.15% FS 手動読み取りにはるかに優れている.
• 密封された水槽6L容量;水源の汚染と蒸発を防止する密封式設計.
• 完全に自動化された取得とソフトウェア流通率係数の自動計算,自動データ保存,曲線の再生
• 伝統的なタイプ55の透量計を入れ替える伝統的なタイプ55は,手動読み取りの単機で,この装置は4機動で完全に自動で,効率と精度を大幅に向上させます.
• 明確な適用性粘土,粘土粘土,粘土,環境土壌 (例えば汚染土壌,固まった土壌/安定土壌)

適用する

• 地質技術調査浸透分析のために自然微粒土層の透透率係数を決定する.
• フイルエンジニアリング堤防,ダム埋立物,および地下層の透透性を評価する.
• 環境地質技術汚染された土壌や固まった土壌/安定した土壌の浸透性を測定し,障壁性能を評価する.
• 教育と研究学生の実験や研究試験のための大学土壌力学研究室
• 古い機器の交換自動化が向上するため,従来のタイプ55透量からアップグレードします.

利点

• 4 ユニット 高効率単一装置の4倍の効率を測った.
• 全自動測定液体レベルセンサーは,水頭の変化を自動的に記録し,ソフトウェアは,人間による読み込み誤りを排除する,透過率係数を自動的に計算します.
• 高精度水頭解像度は0.1mm,精度は0.15% FS 手動読み取りに優れている (通常1mm).
• 密封された水槽水の汚染や蒸発を防止し,安定した水質を確保します
• リアルタイム・カーブモニタリングソフトウェアは,試験状態の評価を簡単にするために,リアルタイムで水頭と時間曲線を表示します.
• 自動データ保存テストデータは簡単にレポートを作成するために輸出することができます.
• 広く適用可能泥,粘土,粘土と環境土壌
• 伝統的な設備のアップグレードタイプ55のパレメーターよりも 進歩的で便利です

何 を 選ぶ か

この装置を選択するか,試験要件に基づいて他のタイプと比較します.

プロセスの流れ

例として:4ユニットの落ち頭透気性試験 (細粒土)

• 試料の準備
  • 61,8 mm × 40 mm の切断環を用いて,不乱の微粒土を切るか,再型された試料を準備する.
  • 初期水分を測定し,試料を飽和させ (真空または水浸し).

• 標本設置
  • 飽和した試料を透透器細胞 (底に毛穴のある石) に置き,空気漏れや横壁の漏れを防ぎます.
  • 4つのパレメーターセルを4つのユニットのベースに設置し,落ちるヘッドチューブを接続する.
  • 水槽とパイプを接続し,すべての接続が密封されていることを確認します.

• 空気消化と飽和
  • 試料から水を上へと流し,試料と線から空気泡を排出させるように水入口バルブを開けます.
  • 試料の完全飽和を達成するために,エアベントバルブを閉じる.

• テストパラメータを設定する
  • ソフトウェアで入力:標本の高さ (40 mm),標本面積 (30 cm2),落ちる頭管の横断面 (0.785 cm2)
  • 初期水頭 (例えば1800 mm) と最終水頭 (例えば200 mm) を設定する.
  • サンプリング間隔を設定する (例えば,1秒または自動トリガー).

• テストを開始
  • ソフトウェアは水頭と時間の記録を開始します (液体レベルセンサーから自動的に読み取ります).
  • 水頭崩壊曲線のリアルタイムグラフ (半ログスケール)
  • 試験は,水頭が最終値に低下すると自動的に終了します (または手動で停止できます).

• データ記録と計算
  • ソフトウェアは自動的に水頭と時間データを記録します
  • 落下頭式を用いて透透率係数を計算する.
    e a = 落ちる頭管の横断面,L = 標本の高さ,A = 標本の面積,t = 時間間隔,h1 と h2 は対応する水頭.
  • 複数のk値は,異なる時間間隔で計算し,平均をすることができる.

• 清掃
  • 試験終了後,水入口を閉じて試料を取り出します.
  • 透透電池,管,水槽を掃除する.

概要:BTU-FHP-4は,泥,粘土,粘土のような細粒土のために特別に設計されたスマートな4ユニットの落下頭透量計です.同時に4つの標本をテストできます.高精度液体レベルセンサーを搭載している (0.1 mmの解像度),完全に自動ソフトウェア,リアルタイムで水頭時間曲線表示,自動透気系数計算,伝統的な55型透量計を代替し 効率と精度を大幅に向上させる地質工学調査,埋め込み工学,環境地質工学などに適しています.この装置は粗粒土 (恒常的な頭透量計を必要とする) に適さないので,実験室で使用する.
