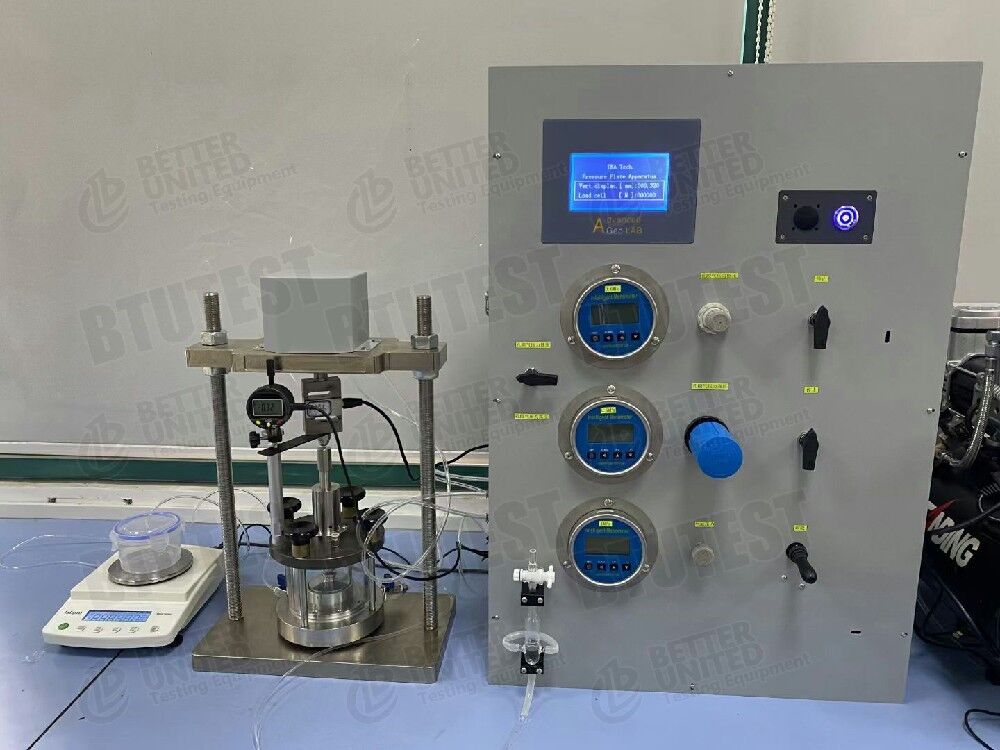

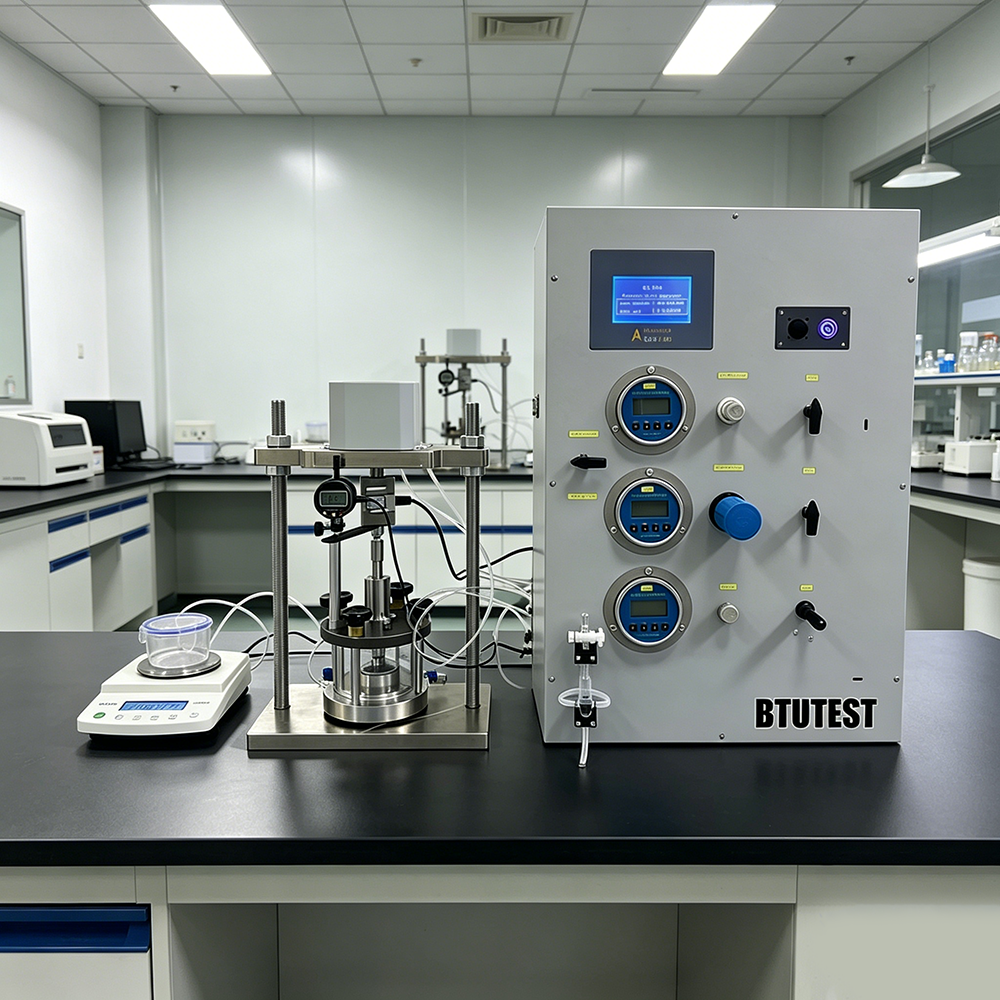

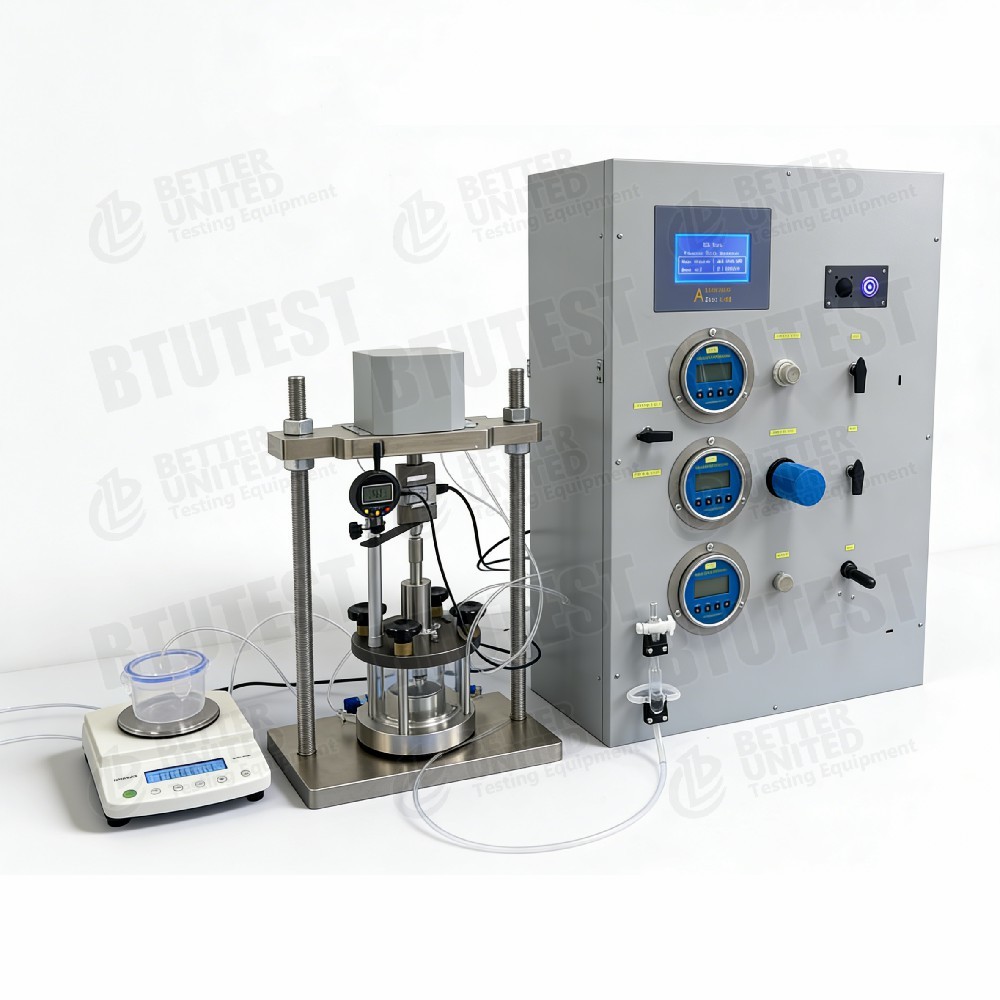

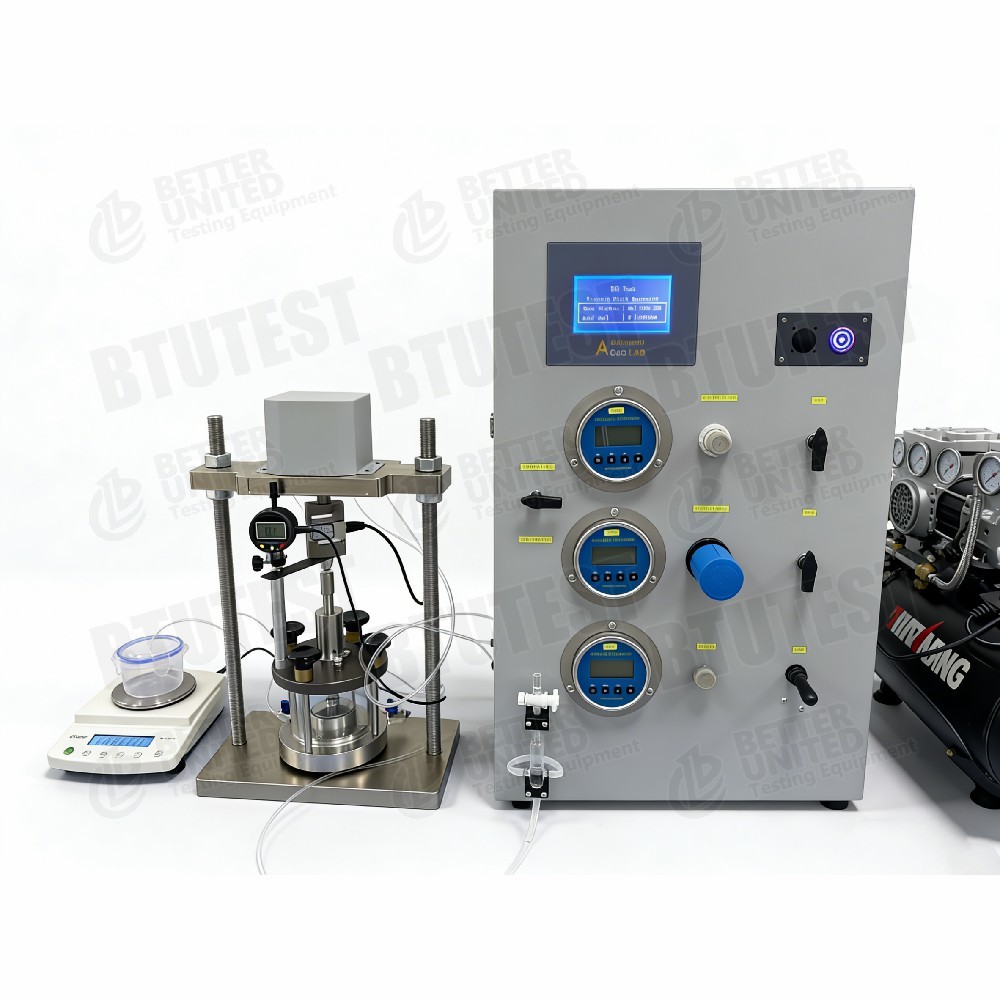

粗粒土圧膜装置

製品の説明

記述

この一連の儀器は,不飽和土壌の試験のために設計され,土壌水特性曲線 (SWCC) を決定します.マトリックス吸入と土壌水分 (体積水分) の関係この装置は,気圧を制御することによって,軸転移技術を使用して,精密に試料にマトリックス吸いを適用します.完全なSWCCを得るために不飽和土壌力学,傾斜安定性分析,基礎堆積予測,および関連分野で広く使用されています.

2つのモデルが用意されています.

• BTU-SWCC−1(標準プレスプレート装置)
• BTU-SWCC−2(粗粒土の圧迫膜装置) は,複数の積み重ねられた陶器ディスクを収容できるより大きな内部室を有し,高透量または粗粒土の試験に適しています.

試験基準

装置は,圧力プレート/圧力膜試験方法を含む以下の国際規格に適しています.

• ASTM D6836(土壌水特性の曲線を決定するための標準試験方法)メソッドB (体積測定による圧力室) とメソッドC (重力測定による圧力室) は,吸入範囲を0〜1500kPaでカバーする.15バーのプレッシャープレート装置の範囲です
• ISO 11274(土壌の質 水保持特性の決定 実験方法): 項4.圧プレート抽出装置の使用について,約5kPaから1500kPaの圧力範囲で土壌の水保持量を測定する.
• ASTM D2325(厚地および中質土壌における毛細血管湿度比の標準試験方法 圧膜装置による標準試験方法 旧標準,D6836で置き換えられた)
• GB/T 50123‐2019(地質技術試験方法の標準 飽和していない土壌試験セクション)

仕様

BTU‐SWCC‐1 (標準圧プレート装置)

BTU‐SWCC‐2 (粗粒土圧膜装置)

詳細

• 基本原則 (軸変換技術): 圧力調節器によって気圧が圧力室に施され,この気圧は試料に施されたマトリックス吸入に等しい.陶磁盤は,高い空気入り値 (15Bars) を有しているため, 施された空気圧よりも高い) は空気の突破を防止し,穴穴水が陶器ディスクを通って測定のために排水線を通ることを可能にします.これは不飽和土壌のSWCC決定のための標準方法であり,広く検証されています..

• 高空気入りセラミックディスク (15 Bar): 15 Bar の陶磁盤は,装置の重要な構成要素です.その極小な孔の大きさにより,マトリックス吸入で1500 kPaまででも空気を通過することができません.試行中に毛孔水圧が大気圧に保たれるようにBTU‐SWCC‐2には,低吸気試験用の5Barのセラミックディスクも含まれています.

• 垂直式気力加載システム: 両方向の負荷シリンダー (0−5kN力,0−50mmの移動) で装備され,K0条件 (統合状態) で垂直負荷の適用を可能にします.これは,ストレス依存型SWCC (SDSWCC) 試験のための現場ストレス条件をシミュレートします..

• 二重圧力計と調節器: 0.25 級 高精度圧力計と調節可能な供給圧 0−1.5 MPa の調節器は,精密な吸気制御を保証します.

• 音量測定装置0~200ml範囲, ±0.01ml精度で,試料の排水量を正確に測定し,容積水分変化の計算を可能にします.自動データ収集のための専用取得チャネル.

• LCDディスプレイシステム: 軸力と移動をリアルタイムで表示し,簡単に監視できます.

• データ収集・処理ソフトウェア:専用ソフトウェアは,自動的に排水量と時間を記録し,水含有量の変化を計算し,SWCC曲線を生成し,主要なパラメータ (空気入りの値,残留水含有量など) を出力します.

• 任意の温度制御システム0 °C+90 °Cは,不飽和土壌の水保持に対する温度の影響の研究を可能にします.

• 高容量設計 (BTU-SWCC−2): 内部室は,最大48個の切断リングサンプルを同時に収容することができ,バッチ試験効率を劇的に向上させます.

適用する

• 不飽和土壌の土壌水特性曲線 (SWCC) の決定 (乾燥と湿化経路)
• マトリックス吸入と土壌水分含有性の関係に関する研究
• 傾斜安定性分析 (SWCCは不飽和土壌の切断強度理論の確立に不可欠である)
• 基礎の負荷能力と安定予測 (不飽和土壌力学における主要パラメータ)
• 漏れ特性の分析 (不飽和液体伝導性の決定)
• 土壌工学行動に対する地下水床の変化の影響の評価
• 埋立地の埋立物配列システムの性能評価
• 不飽和土壌の水力機械結合行動
• ベントニット改変または安定化した土壌の水保持評価
• インフラの気候変動適応に関する研究

利点

• 広い吸着範囲: 最大制御された吸着 15 Bar (1500 kPa) 完全にASTM D6836方法B/Cに対応し,ほとんどの不飽和土壌の吸着範囲をカバーする.
• 高精度吸着制御: 0.25 級の圧力計と精度調節器は,業界をリードする吸気制御の精度を提供します.
• ストレス依存型SWCC試験能力:独特の垂直気圧加載システムは,K0条件下で垂直負荷 (0−5 kN) を適用することを可能にします.標準的なプレスプレート装置にはない機能です
• 大容量測定範囲: 0~200mlの排水量測定範囲で ±0.01mlの精度で,様々な土壌タイプに適しています.
• リアルタイムデータ監視:LCDスクリーンで軸力と移動が表示され,テストを簡単に監視できます.
• 複数のサンプルサイズオプションΦ61.8mm, Φ70mm, Φ90mmに対応する.粗粒型は Φ150mmのサンプルに対応する.
• 高出力 (BTU-SWCC−2)実験室の効率を大幅に向上させる.
• 任意の温度制御0°C+90°Cのオプションシステムにより,不飽和土壌への温度効果の研究が可能になります.
• 自動化データ収集:専用ソフトウェアが SWCC曲線を自動的に計算し,プロットします.
• 標準化試験手順: ASTM D6836 と ISO 11274 に完全に準拠する 試験結果は国際的に認められています.

何 を 選ぶ か

プロセスの流れ

• 試料の準備: 標準手順に従って,指定されたサイズの土壌サンプルを準備し,初期水分を測定し,切断リングに配置します.
• 飽和したセラミックディスク: 15 Bar の高気入りのセラミックディスクを完全に飽和させ,すべての空気泡を取り除く.
• 標本設置: 飽和したセラミックディスクを圧力室の下部に置き,サンプルをセラミックディスクの上に置き,良好な接触を確保する.
• 排水システムを接続する: 排水線を体積測定装置 (0~200ml範囲, ±0.01ml精度) に接続する.
• 空気圧をかける: 高精度調節器を用いて目標気圧 (0−1.5 MPa,自由調節可能) を徐々に適用します.これは望ましいマトリックス吸入を表します.
• 排水を測定し,均衡を決定する: この吸入で土壌サンプルの排水が平衡に達すると,総排水量を体積測定装置で記録する.均衡は,通常,連続した測定値 (e) が24時間以上) の変化が0.01ml未満です.
• 吸着を段階的に増やす: 試験計画に従って,気圧を徐々に増加させ (マトリックス吸入を増加させ) 5〜6段階を繰り返して,複数の吸入点での排水データを取得します.
• 試料の卸荷と重量: すべての吸入点を完了した後,空気圧を放出し,サンプルを取り出し,最終水分量を測定します.
• データ計算: 各吸入段階の排水量と初期水分と最終水分を組み合わせて,各吸入点の体積水分 (または飽和度) を逆計算する.
• SWCC曲線フィッティング: 半対数グラフで相応の体積水量値に対して吸い上げ値をグラフ化します.プロのソフトウェアを使用して曲線を調整し,完全なSWCCを取得します.
• 抽出パラメータ: SWCC曲線から,鍵となるパラメータを抽出します:空気入り値 (AEV),残留水含量,曲線の傾きなど.
• レポート生成: SWCC曲線と主要パラメータを含む試験報告を作成する.
