汚染物質隔離装置

製品の説明

説明

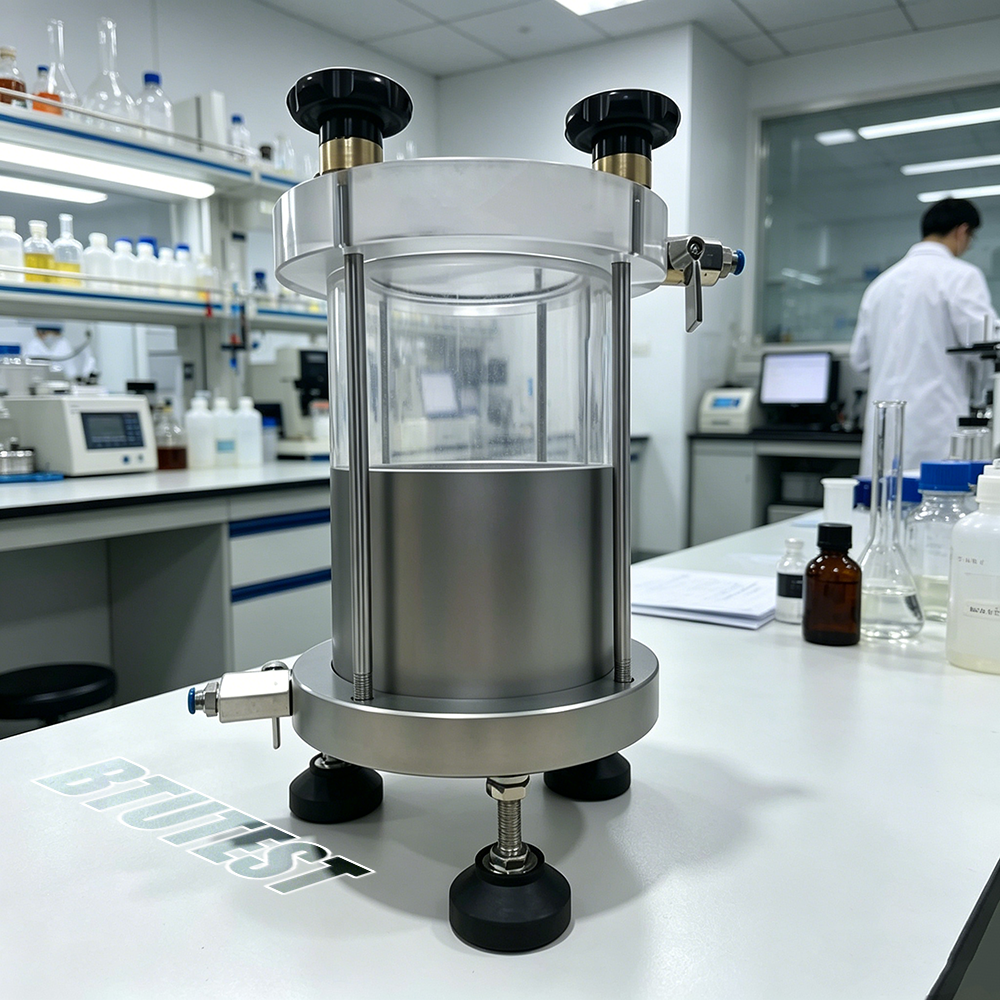

BTU-PIA シリーズ汚染物質隔離装置は、地盤工学研究における汚染物質の隔離と圧力負荷のために設計された実験装置です。ダイアフラム構造を使用して圧力負荷システムから汚染物質を物理的に隔離し、相互汚染を防止し、テストの安全性とデータの正確性を確保します。 3 つのモデル (PIA-1、PIA-2、PIA-3) が用意されており、主に最大容積が異なり、さまざまなスケールの汚染物質移行、浸透性、拡散試験に適しています。

試験規格

• ASTM D7100（ジオ合成粘土ライナーの透水係数の標準試験方法）
• ASTM D5887(飽和したジオ合成粘土ライナー試験片による屈折率測定の標準試験方法)
• ISO15175（土壌品質 – 地下水保護に関連する土壌の特性評価）
• GB/T 50123‑2019（地盤工学的試験方法の基準－汚染物質移行編）

注: このデバイスは補助コンポーネントです。適用される規格は通常、一次試験方法によって決定されます。

仕様

共通仕様:

• 構造：ダイヤフラムにより上下室を分離
• 材質: 耐食性 (正確な材質は指定されていません - ステンレス鋼または耐薬品性材質と思われます)
• 機能: 圧力システムから汚染物質を隔離しながら圧力を加えます。

詳細

• コアコンポーネント – ダイヤフラム: 柔軟性と耐腐食性。上部の加圧媒体（空気や水など）を下部の汚染物質から分離します。
• 上部チャンバー：圧力源（エアポンプ、油圧ポンプなど）に接続し、ダイヤフラムに圧力を加えます。
• 下部チャンバー: 汚染物質溶液または土壌浸出液を保持します。配管を介して地盤工学試験システムに接続されます。
• チューブ: 汚染物質を輸送するか、試験装置に接続します。シール金具が含まれています。
• 動作原理: 上部チャンバーが加圧されると、ダイアフラムが下方に変形し、両者が直接接触することなく圧力を下部の汚染物質に均一に伝えます。
• アプリケーション：汚染物質移行試験、有害廃棄物透過性試験、化学適合性試験など。

応用

• 土壌中の汚染物質の移動に関する研究（重金属、有機汚染物質など）
• 埋め立てライナーシステムの透水性試験
• 有害化学物質と地盤工学材料との適合性試験
• 汚染土壌浄化研究における圧力負荷と隔離の要件
• 相互汚染を防止するための環境地盤工学研究所用の補助装置

利点

• 汚染物質の隔離: ダイヤフラムは圧力媒体を汚染物質から完全に分離し、圧力センサー、チューブ、環境の汚染を防ぎます。
• 高い安全性：有害物質の漏洩を防ぎ、作業者や設備を保護します。
• 均一な圧力伝達: 柔軟なダイヤフラムにより、汚染物質の表面または試料に均一な圧力がかかります。
• 複数のボリュームオプション: 0.3L / 1.8L / 8L – 小規模から中規模の試験に適しています。
• シンプルで信頼性の高い構造: 複雑な電子部品はありません。ダイアフラムの清掃、メンテナンス、交換が簡単です。
• 費用対効果の高い: 価格は 6,000 ～ 20,000 CNY で、実験室での使用に適しています。

何を選択するか

処理の流れ

• デバイスを準備する: ダイヤフラムの完全性をチェックします。上部/下部チャンバーとチューブを清掃します。
• チューブを接続する: 下部チャンバーの出口を地質工学試験システム (透水計、土柱など) に接続します。
• 汚染物質を追加する: 目的の汚染物質溶液を注入するか、浸出液を下部チャンバーに収集します。
• 圧力源を接続する: 上部チャンバーを空圧または油圧源 (圧力調整器、ウォーターポンプなど) に接続します。
• 圧力をかける: 圧力源を調整して上部チャンバーを加圧します。ダイヤフラムは圧力を汚染物質に伝達します。
• テストを実施する: 圧力下で汚染物質が土壌標本または測定システムに流入します – 移行/浸透性テストを実行します。
• 圧力を解放して掃除します: テスト後、圧力を解放し、デバイスを分解し、残留汚染物質を安全に廃棄し、洗浄し、必要に応じてダイヤフラムを交換します。
