デュアルギャング可変ヘッド自動透過率計

製品の説明

説明

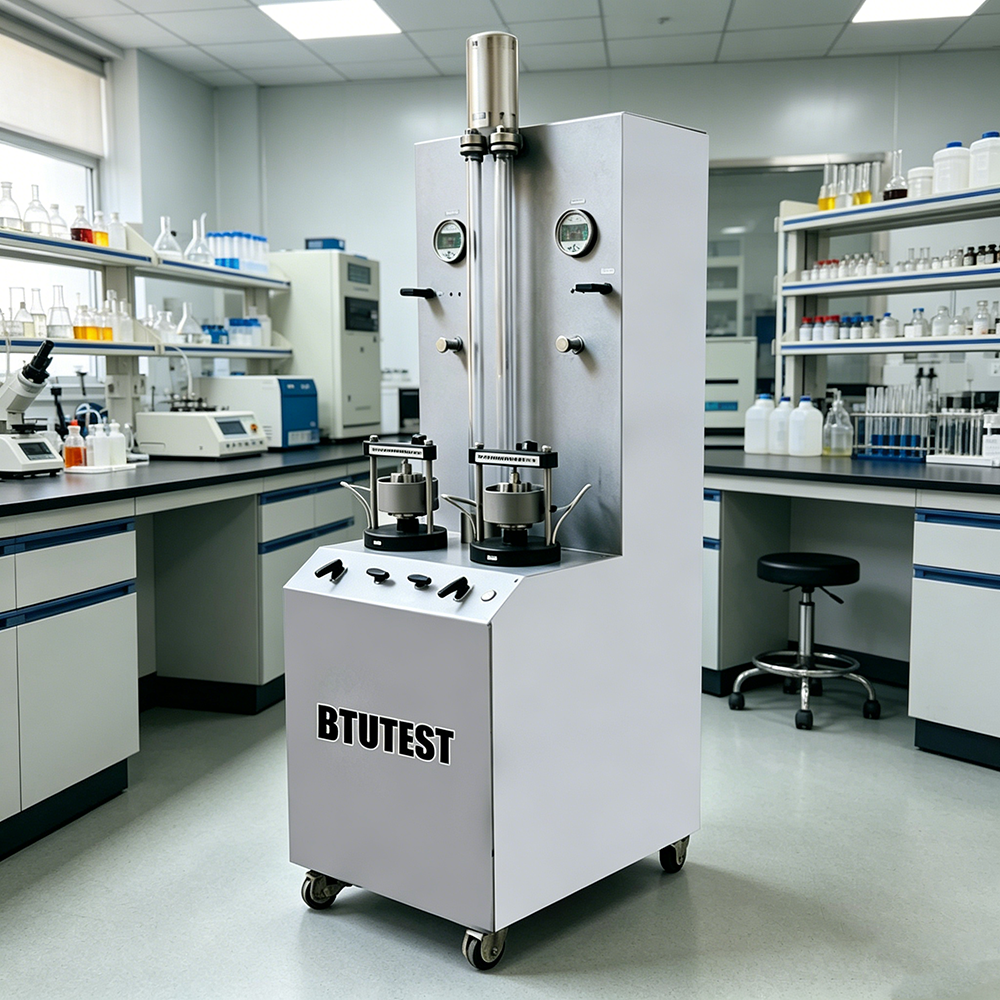

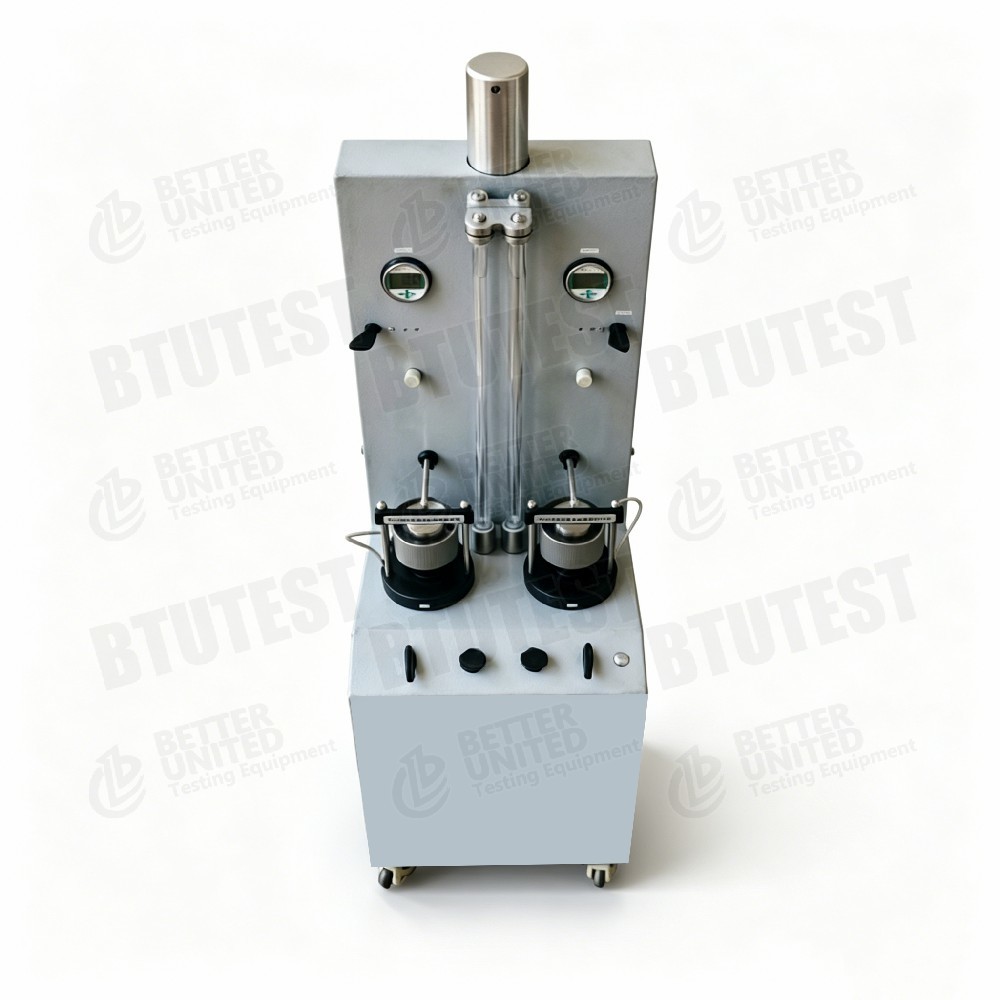

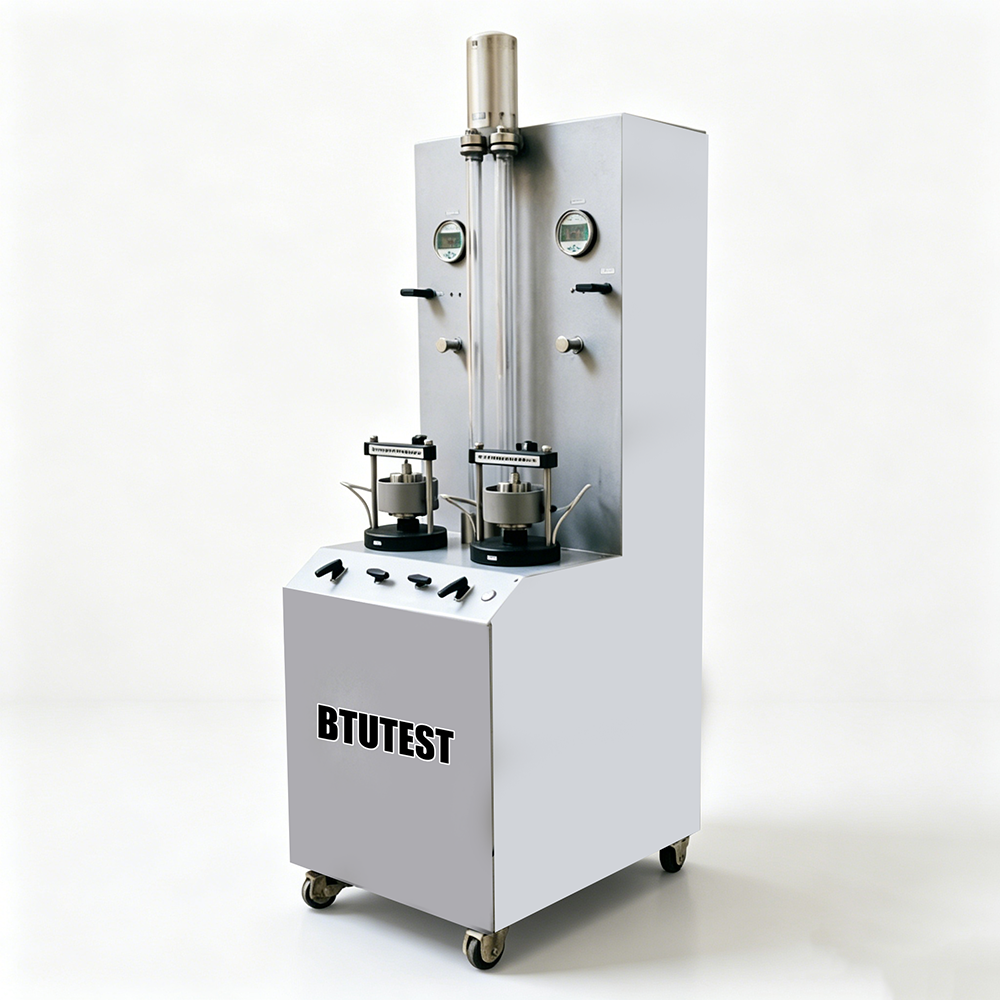

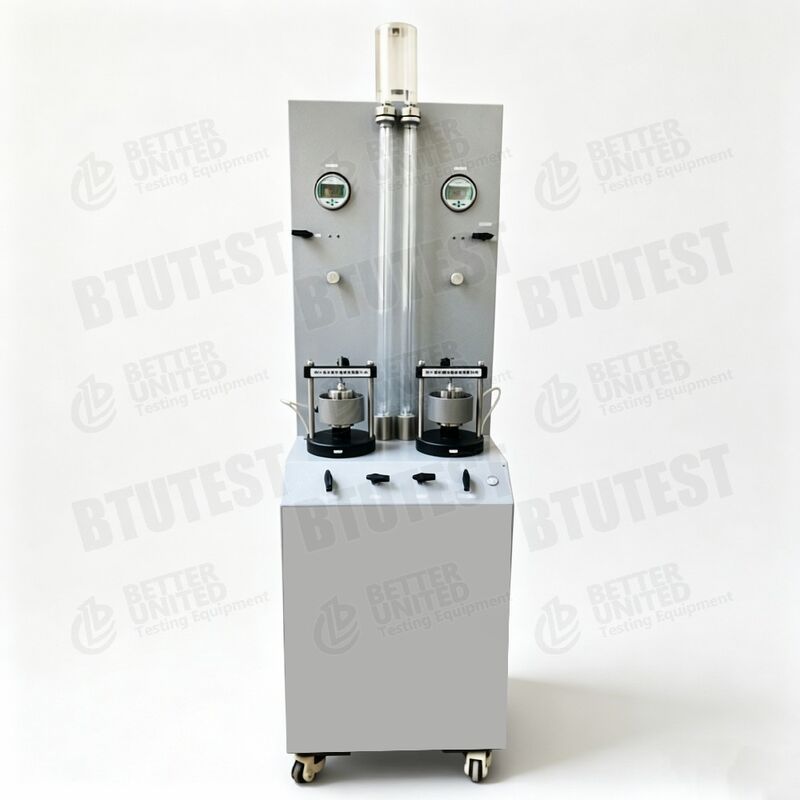

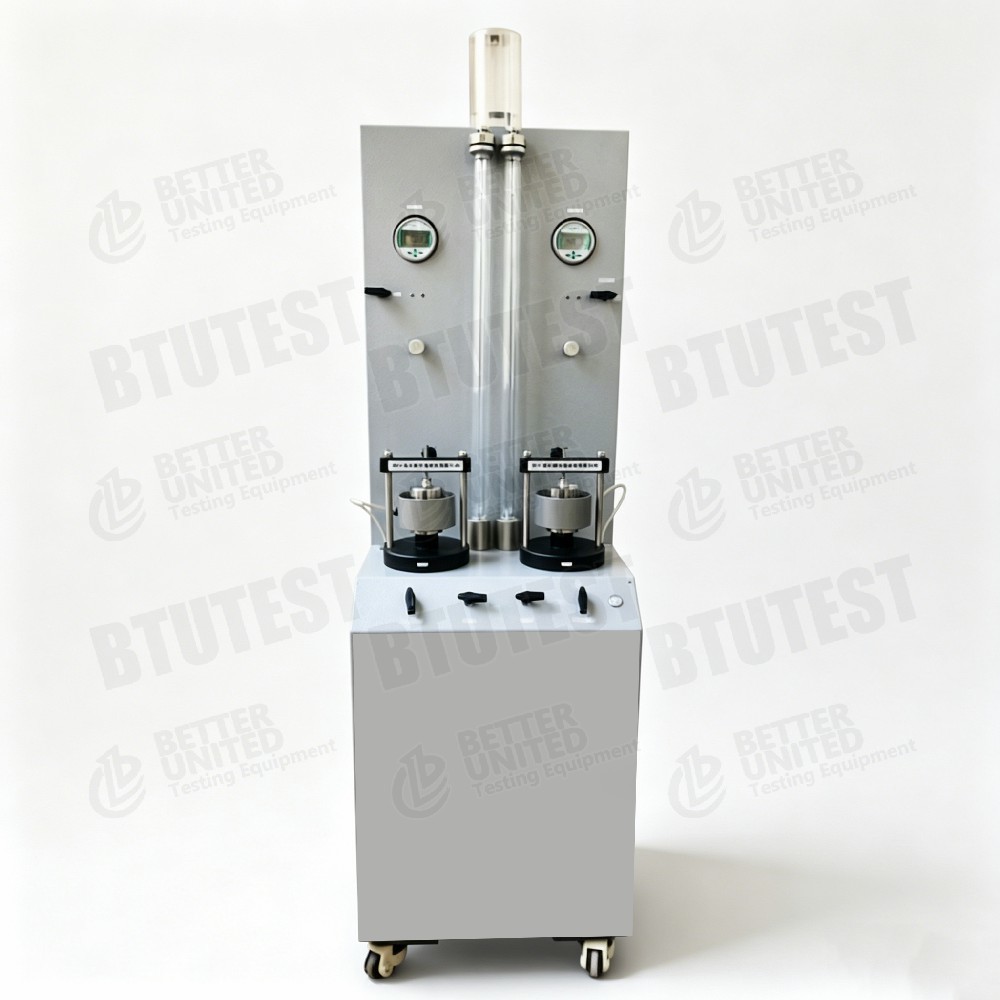

BTU-STC-2AP デュアルギャング可変ヘッド自動浸透計は、圧密試験と浸透性試験を統合した実験装置です。圧密圧と浸透圧を同時に加え、可変落差法により土壌試験体の透水係数を測定します。この機器には、マルチチャネル 16 ビット AD 取得ユニットと専用のデータ取得および処理ソフトウェアが組み込まれており、水位の変化と圧密変形の自動測定が可能になります。細粒土壌および一部の粗粒土壌の透水性研究に適しています。

試験規格

• ASTM D5084（変落差を用いた土壌の透水係数測定の標準試験方法）
• ASTM D2435（土の一次元圧密特性の標準試験方法）
• ISO 17892‑11(地盤工学実験室試験 - 透水性の測定)
• GB/T 50123‑2019（地盤工学的試験方法の標準 – 変落差透水性および圧密試験）

仕様

詳細

• 圧密加圧システム: 圧力レギュレータ、LCDデジタル圧力計、シリンダ圧力ピストン、シリンダ、リニアベアリング、ボールバルブセット、リアクションフレームで構成されており、圧密圧力の正確な制御が可能です。
• 透過性セル: 切断リング、上部/下部多孔質石、圧力キャップ、ガイド リング、シール リング、クランプ リング、固定ネジ、セル ベース、クイックコネクト フィッティングが含まれており、良好なシールを備えた完全な構造です。
• 浸透圧印加システム: 圧力調整器、気水換算透過率計チューブ、LCDデジタル圧力計、ボールバルブセットを採用し、安定した制御可能な浸透圧を提供します。
• 楽器ベース: 曲げられたシートメタルで作られ、透過性セル、ローディングフレーム、シリンダーが一体化されています。フロントパネルには6つのボールバルブアセンブリ、電源スイッチボタンなどが装備されています。
• 水位測定：体積変化センサー（または差圧センサー）は水位変化を0～40cmの範囲、精度0.1cmで計測します。
• 表示と制御: パネルには高精度の LCD デジタル表示、空気と水の換算測定管、圧力調整器、給水タンクが含まれています。
• データ取得: 内蔵の 16 ビット AD 取得ユニットは USB 経由でコンピュータに接続し、2 チャンネルの変位信号と 2 チャンネルの音量変化信号を同時に取得します。
• 低消費電力設計: 24 V DC 電源、≤24 W – 長時間のテストに適しています。
• オプションのアクセサリ：圧密変形測定用垂直変位センサ（0～12.7mm、精度±0.01mm）。

応用

• 細粒土壌（粘土、シルト）および一部の砂質土壌の可変水頭透水係数の決定
• 浸透性に対する圧力の影響を研究するための圧密と浸透性の組み合わせ試験
• アースダムコア、路盤、遮水材の浸透特性評価
• 大学および機関の地盤工学研究所における自動化された教育と研究
• 地盤調査における土壌層の透水パラメータの取得

利点

• デュアルギャング設計: 2 つの試験片を同時にテストし、効率を向上させ、時間を節約します。
• 統合された強化 + 浸透性: 透水性試験の前に圧密圧力を適用して現場の応力状態をシミュレートすることができ、実際の現場条件をよりよく反映します。
• 高度に自動化された: 内蔵の取得ユニット+ソフトウェアにより、水位の変化と圧密変形を自動的に記録し、人的エラーを削減します。
• 広い水位測定範囲: 0 ～ 40 cm、精度 0.1 cm – 可変ヘッドテスト要件を満たします。
• 正確な圧力制御: LCD デジタル圧力計、圧力調整器、シリンダーを使用 - 圧密圧力は 800 kPa まで、透過圧力は 200 kPa まで。
• 低電力&安全: 24 V DC 電源、低消費電力 – 実験室での長期使用に適しています。
• 柔軟なオプション: 同時圧密圧縮測定用のオプションの高精度変位センサー。

何を選択するか

処理の流れ

• 標本の準備：標準手順に従い、φ61.8mm×40mm（または20mm）の土壌試験片を作製します。
• 試験片の設置：試験片を透過セル（カッティングリング＋上下多孔質石）に入れ、シール部品を取り付けて締め付けます。
• システム接続：圧密圧力システム、透水圧力システム、水位センサー、オプションの変位センサーを接続します。
• 圧密圧力を加える: 圧力調整器を使用して希望の圧密圧力 (0 ～ 800 kPa) を設定します。指定された圧力下で試験片を固化させ、圧縮を記録します。
• 浸透圧を加える：圧密が安定した後、浸透圧力（0～200 kPa）を設定し、可変落差浸透試験を開始します。
• データ取得: ソフトウェアは水位低下 (または体積変化センサーの読み取り値) と時間を自動的に記録し、オプションで変位の変化を記録します。
• 透過係数の計算: ソフトウェアは可変水頭式を使用して透磁率係数を自動的に計算します。
• レポートの生成: 水位-時間曲線、透水係数の結果、圧密変形データを含む試験レポートを作成します。
