共鳴カラム試験システム

製品の説明

レゾナントコラム試験システム

1記述

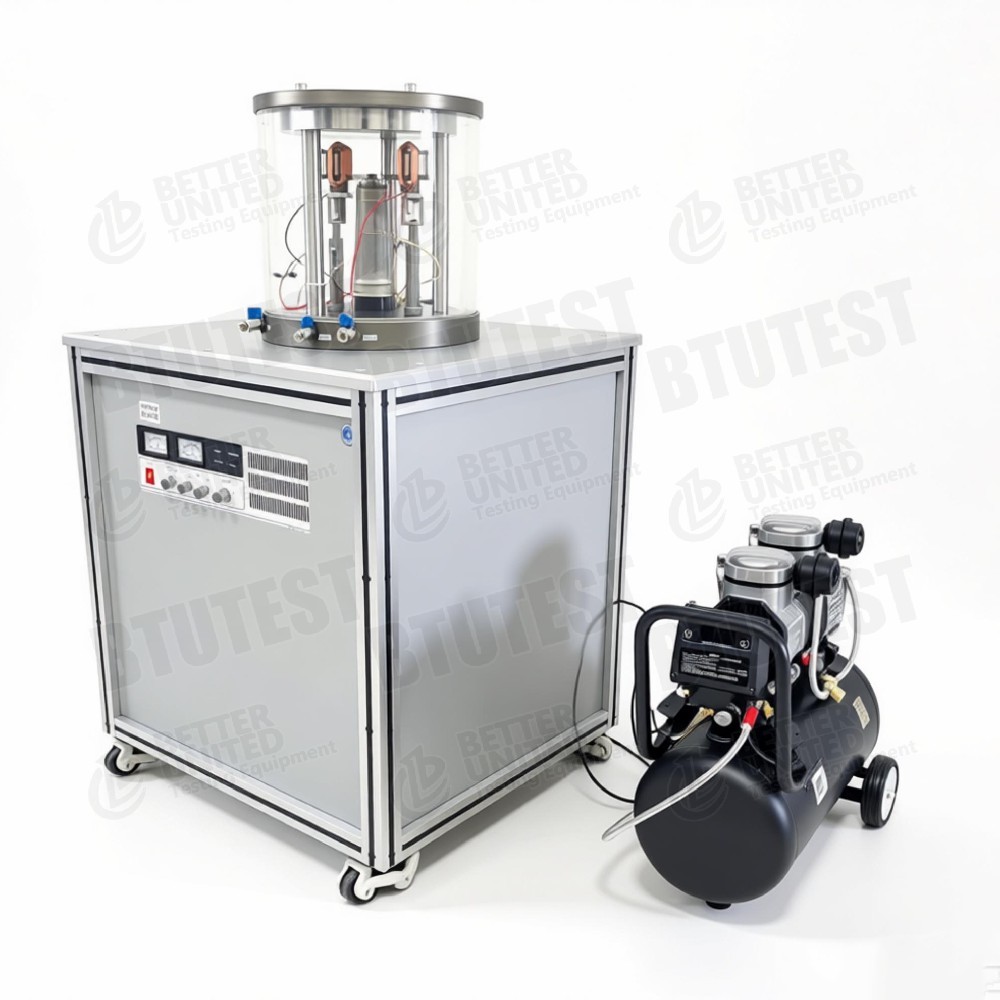

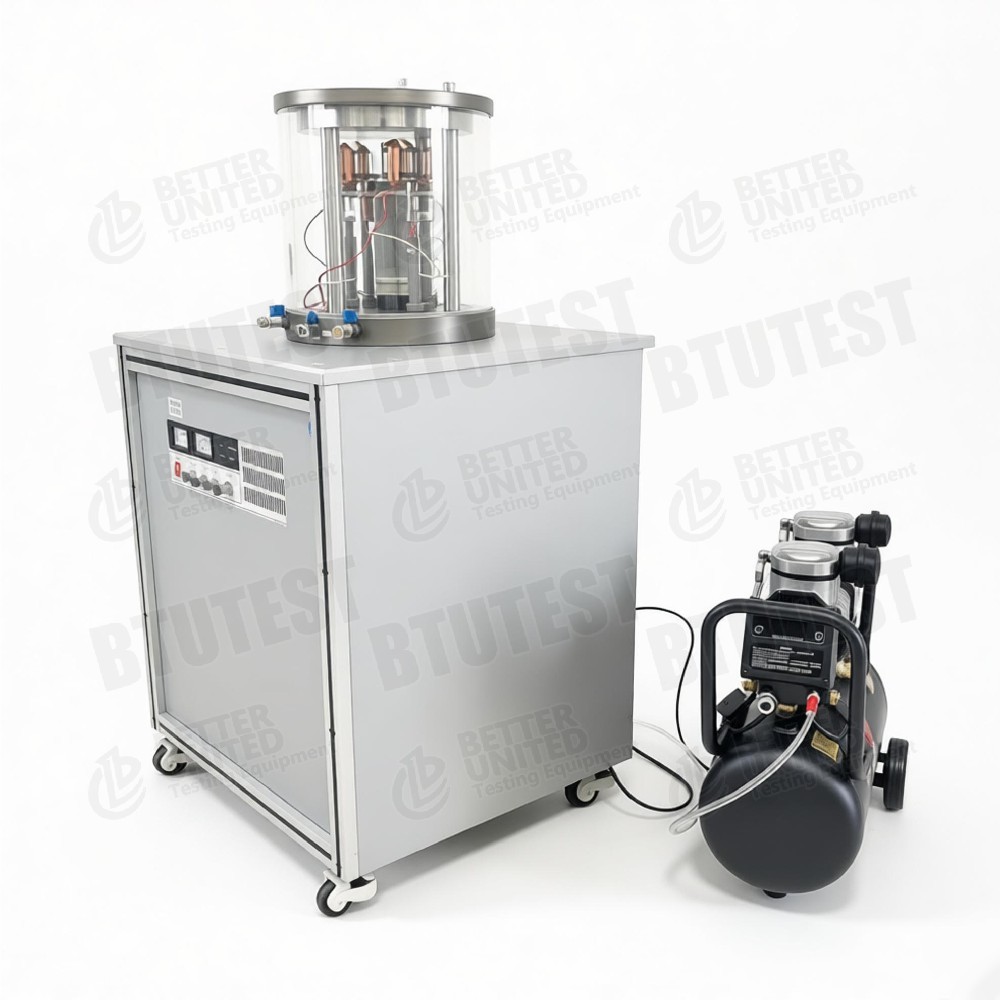

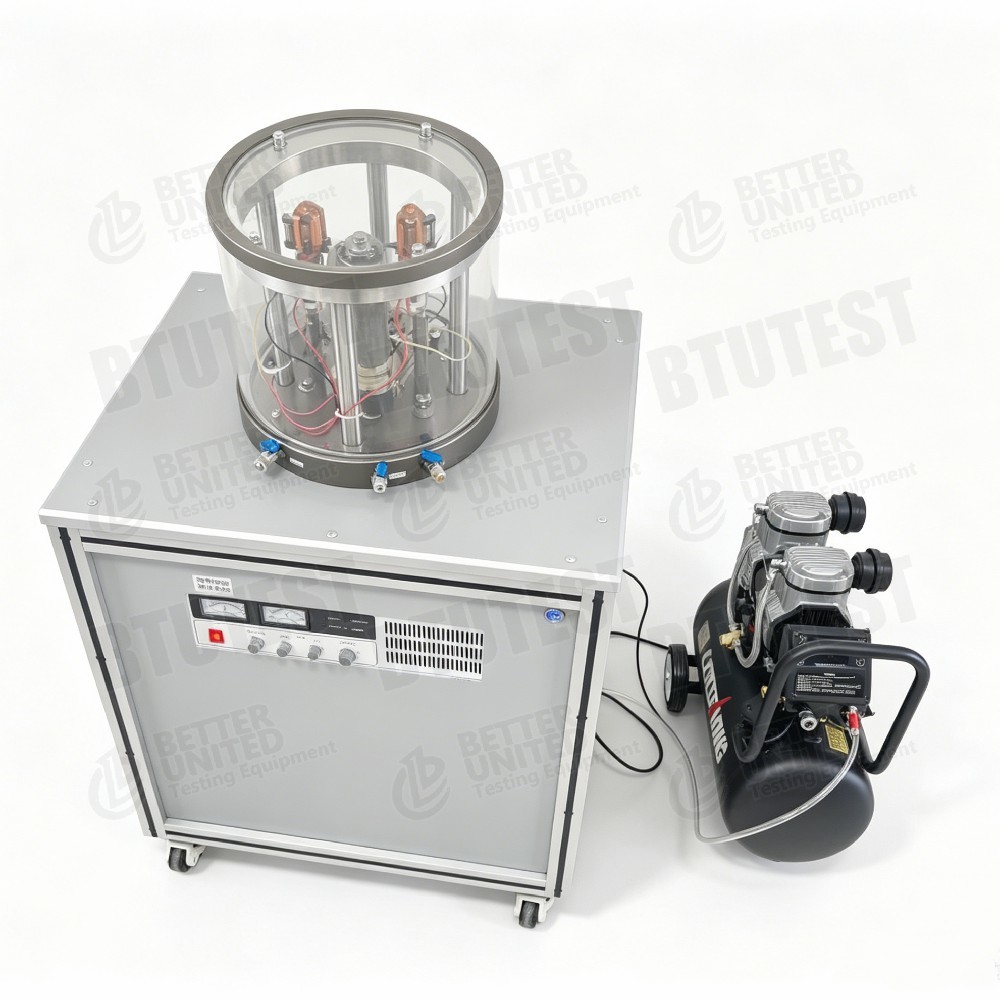

BTU-RCA-1 は,響き柱試験システム土壌のサンプルに回転回転力を適用してダイナミック・エラスティック・モジュール,シア・モジュール,ダッピング比このシステムは電磁刺激を用いて,電池圧と動的トルクを完全にコンピュータで制御しています.飽和土壌の従来の三軸固化だけでなく,共鳴柱のテストを実行することができます.

2試験基準

一般的な共鳴柱試験仕様に基づいて,システムは次の基準を満たす.

• 医療機関ASTM D4015(共鳴柱法による切断モジュールと減圧比の標準試験方法)

• 医療機関ASTM D3999(周期的な負荷下における土壌の動的性質の試験方法)

• 医療機関JG/T 120-2007 年(中国の建築業界標準 響きのある柱装置)

• 医療機関BS EN ISO 17892-9(地質工学実験室試験 循環三軸と共鳴柱)

3仕様

4詳細

• 医療機関圧力室: 最大圧1.5 MPa,中低圧の三軸固化と飽和土壌の共鳴柱試験に適しています.

• 医療機関セル圧力制御: 高精度サーボプロポレーションバルブを搭載した気圧加圧により,0〜0.9MPaの自動調節が可能で,精度は±0.1%F.S.

• 医療機関エキサイティングシステム: 4つのコイルセットで電磁扭曲刺激,高磁場と高電圧駆動を広範囲の周波数範囲 (最大300Hz) に生成する.

• 医療機関センサー: バランスの取れた加速計 (固定) が内蔵されており,外部の固定をなくし,繰り返し性とノイズ抵抗性を向上させます.

• 医療機関データ収集: 24 ビット解像度,10 kHz サンプリングレート ◎ 小ストレッチダイナミック応答の記録に適しています.

• 医療機関カリブレーション用アクセサリー: カリブレーション棒と切断モジュール測定の定期的な検証用の重量付き.

• 医療機関標本の大きさ: 一般的な土壌タイプのための2つの標準直径 (39.1mmと50mm) と互換性があります.

5適用する

• 医療機関低ストレージ動力パラメータの決定: 切断モジュール (G) とダッピング比 (D) を,現場地震反応分析のために10−6~10−4のストレンド範囲で測定する.

• 医療機関基礎の動的資産評価: スタイルの振動設計,機械の基礎,交通負荷などのための動的土壌パラメータを提供します.

• 医療機関構成モデル検証: 高度な構成モデルを校正するために,小ストレッチ硬さ衰退曲線を取得します.

• 医療機関結合三軸結合+共鳴柱試験:まずは三軸固化を行い,その後,動力特性に対する固化ストレスの影響を研究するために,扭曲振動を適用します.

• 医療機関研究と教育: 地震工学と土壌動力学における実験室の研究と実証に適しています.

6利点

• 医療機関全自動制御: 細胞の圧力適用,動的興奮,データ収集はコンピュータ制御で,操作者のエラーを減らす.

• 医療機関低圧で高精度: 10−6までのストレイン範囲は,土壌の最大切断モジュール (Gmax) を正確に記録します.

• 医療機関高周波応答: 最大振動周波数300 Hzは,一般的な共鳴柱試験帯をカバーする.

• 医療機関組み込みアクセロメーター: 装置の障害を最小限に抑え,テストの繰り返し性を向上させる.

• 医療機関4つの電磁コイル: 純粋な扭曲モードを保証する十分な均質な刺激トルクを提供します.

• 医療機関24 ビット DAQ: 弱いダイナミック信号の処理のための高解像度とサンプル採取率

• 医療機関標準化された校正: カリブレーションバー/重量付きで,追跡可能な測定を保証します.

7パラメータ (一見表)

8選択 する こと

BTU-RCA-1 は,単一モデル共鳴柱システムであるため,モデル間の選択は必要ありません.しかし,以下の要因を考慮して,そのシステムがお客様の要求に合致するかどうかを確認してください.

必要なだけなら単純な小ストレンドモジュール試験低電池圧では,RCA‐1は費用対効果の高い選択です.不飽和土壌の試験または非常に広い周波数帯では,拡張構成のために製造者に連絡してください.

9プロセスフロー

標準化された手順です.レゾナントコラム試験BTU-RCA-1 を使って:

ステップ1:試料の準備と設置

• 必要なサイズ (39.1 mm または 50 mm 径) に応じて,乱さずまたは再形成された飽和土壌サンプルを準備する.

• 試料を三軸圧力室に設置し,孔圧センサーと排水線を接続する.

• 上部興奮装置を設置する (電磁コイルセットは前もって設置されている).

ステップ2:システム充填と飽和

• 空気泡を消すため,空気を消した水で室と線を満たす.

ソフトウェアは自動的に反圧飽和を処理し,B値を測定します (B≥0.95は完全飽和を示します).

ステップ3:三軸統合

• ターゲット セル 圧力 (0~0.9 MPa) と 固化 時間 / 排水 安定 性 基準 を 設定 する.

• ソフトウェアはセル圧を自動的に適用し,同位体または無位体結合を完了して体積変化/孔圧散を記録します.

ステップ4:共鳴柱試験の準備

• 凝固した後,排水弁を閉じて,排水状態を維持します.

• ソフトウェアは自動で標本の幾何学を識別し,加速計のゼロ化とシステムの自己チェックを実行します.

ステップ5:興奮と周波数掃描

• 興奮電圧 (駆動増幅器の出力) と周波数範囲 (例えば10~300 Hz) を設定します.

• 電磁コイルは回転的な扭曲力を適用し,加速計は反応を監視します.

• ソフトウェアは自動的に周波数を掃描し,振動周波数(ピーク加速応答に対応する周波数)

ステップ 6: 切断モジュールとダッピング比を計算する

• リゾーナンスの周波数,標本の大きさ,慣性の瞬間などから,ソフトウェアは切断モジュール G細胞の圧力で

• 労働力減圧比 D半功率帯域幅法を用いて,共鳴ピークから計算される.

• G−γおよびD−γ衰退曲線を得るため,異なるストレンドレベルで測定を繰り返す (興奮力を変化させることにより).

ステップ7: 細胞圧量またはストレンドレベルを変更する

• 必要に応じて,電池圧を放出するか,別の電池圧に変更し,異なるストレスの条件下で動的パラメータを得るために,ステップ4〜6を繰り返します.

ステップ8 テスト終了とデータ処理

• ソフトウェアは,すべてのスイープ曲線,共鳴周波数,GおよびD値を自動的に保存します.

• 後処理モジュールは,Gmax,減圧比対張力,または細胞圧力チャートを含む試験報告書を生成します.

ステップ9 清掃と保守

• セル の 圧力 を 放出し,圧力 室 を 放出 し,サンプル を 取り出します.

• 線路と圧力室を掃除し,センサーとコイルを検査します.

注: BTU-RCA‐1 ソフトウェアはウィザード駆動インターフェースを提供し,ほとんどのステップは1クリック操作で自動的に実行できます.

引用,標準構成リスト,または他の共鳴柱システムとの比較が必要な場合は,詳細を教えてください.
