商品の詳細:
|
|
| 起源の場所: | 中国製 |
|---|---|
| ブランド名: | BTUTEST |
| 証明: | SGS, INTERTEK |
| モデル番号: | BTU-TTS-5S |
|
お支払配送条件:
|
|
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 土の試験装置の標準的な輸出木箱 |
| 受渡し時間: | 支払い後6日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力: | 毎月100セット |
|
詳細情報 |
|||
| 最大。セル圧: | 2000kPa | 最大。軸力: | 10kN |
|---|---|---|---|
| 試験片サイズ: | 39.1mm / 50mm (試料キャップおよびベース) | 水中ロードセル: | 5kN / 10kN オプション、精度 ±0.05% FS |
| 変位センサー: | LVDT、範囲 0 ～ 50mm、精度 ±0.15% FS | 軸圧・体積コントローラー: | 3MPa/250cc |
製品の説明
1. 説明

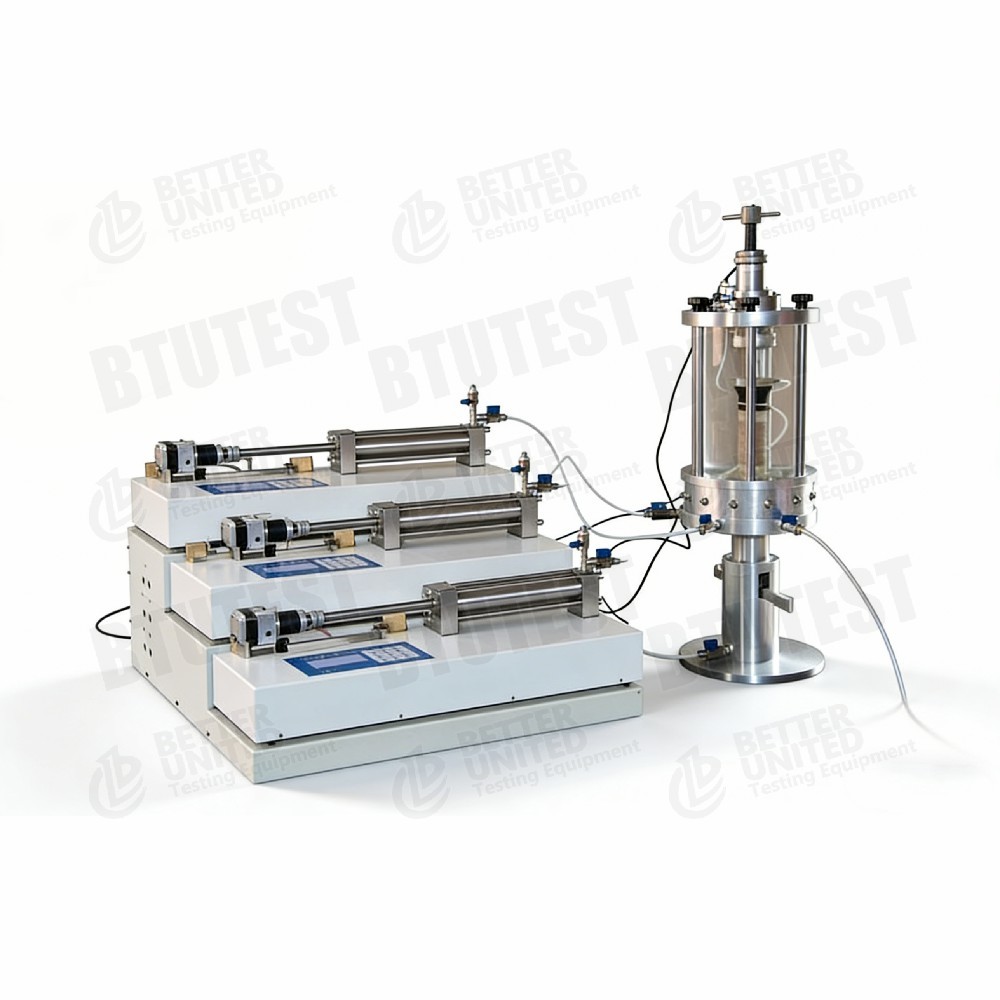

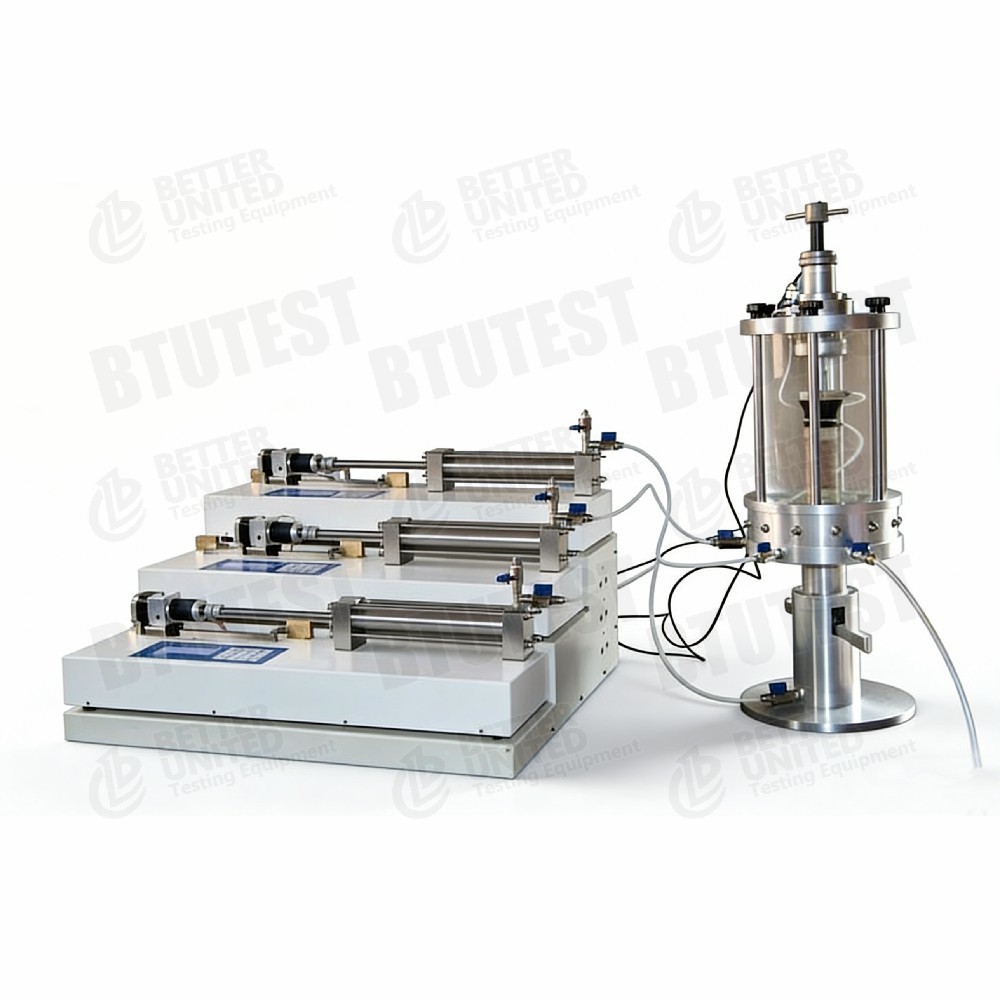

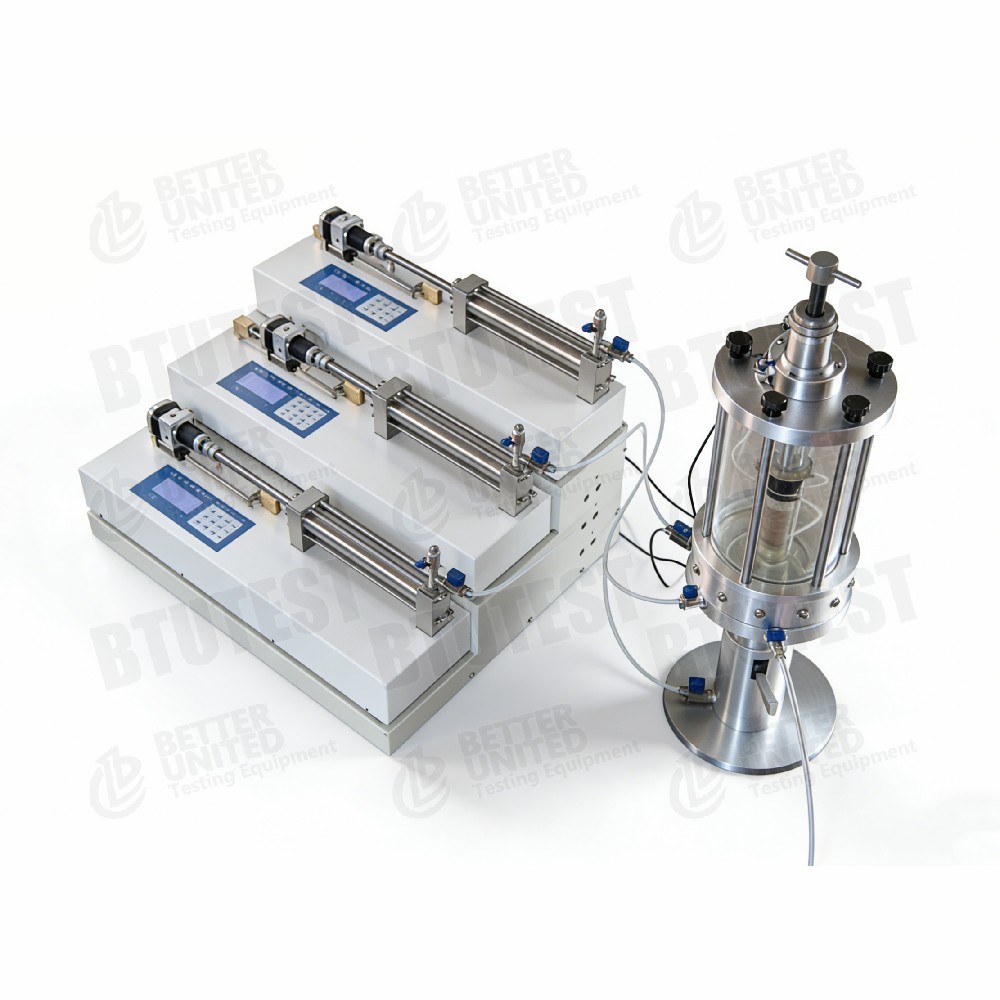

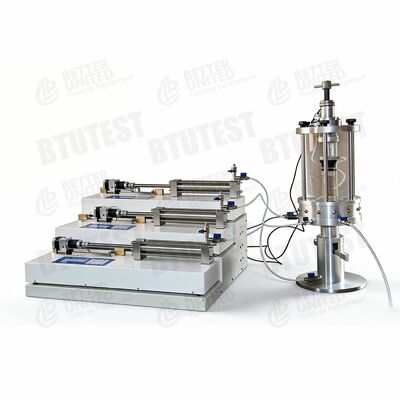

この装置は、ビショップストレスパス三軸装置 (BTU-TTS-5S)、ビショップ型ストレスパス圧力セルに基づいて設計されています。これは、複雑な応力経路下での飽和土壌の機械的特性を研究するために特に使用されます。このシステムには、高精度水中ロードセル、LVDT 変位センサー、マルチチャンネルデータ収集ユニット、および複数の圧力/体積コントローラーが装備されており、飽和および圧密から応力経路のせん断までの完全自動制御が可能です。このソフトウェアには、線形応力パス (pq または st、6 形式)、低周波周期荷重、k0 圧密などの高度なモジュールが含まれています。
2. 試験基準
3。仕様（パラメータ）
| パラメータ | 仕様 |
| モデル | BTU-TTS-5S |
| 最大。セル圧 | 2000kPa |
| 最大。軸力 | 10kN |
| 試験片サイズ | 39.1mm / 50mm (試料キャップおよびベース) |
| 水中ロードセル | 5kN / 10kN オプション、精度 ±0.05% FS |
| 変位センサー | LVDT、範囲 0 ～ 50mm、精度 ±0.15% FS |
| 間隙水圧センサー | 2MPa、精度0.1%FS |
| データ収集ユニット | BTU-DAI-10、10 チャンネル (デジタル 2 + アナログ 8)、16 ビット AD、RS232 |
| 軸圧・体積コントローラー | 3MPa/250cc |
| 背圧/容積コントローラー | 2MPa/250cc |
| セル圧力/容量コントローラー | 2MPa/250cc |
| ソフトウェアモジュール | Bチェック、背圧飽和、圧密、UU、CU、CD、ストレスパス（6種類）、低周波サイクリック、k0圧密、センサーキャリブレーション |
4. 詳細（技術的な詳細）
セル圧力、背圧、軸圧を独立して正確に制御できるほか、体積変化の測定も可能です。
5. アプリケーション
6. 利点
7。何を選ぶべきか（選択ガイド）
| 要件 | 推奨構成 | 理由 |
| 定期的な飽和土壌 UU/CU/CD テスト | 基本構成＋標準ソフトウェア | 標準的な三軸試験要件を満たしています |
| 複雑な応力パスのシミュレーション (6 つの直線パス) | 標準ストレスパスモジュール | pq、st 線形応力パスを有効にします |
| 低周波周期荷重（交通荷重・地震荷重） | オプションの高度なローディングモジュール | 負荷制御された低周波数サイクリングをサポート |
| k0 圧密および膨潤試験 | オプションのK-0モジュール | 静止時の横土圧係数を決定します |
| より高い軸力が必要 (>10kN) | このモデルには適していません | BTU-TTS-20S 以降を推奨 |
| より大きな標本が必要 (>50mm) | このモデルには適していません | TTS-6S以上を推奨 |
| 包括的な教育ラボの要件 | TTS-5S + フルソフトウェアスイート | 1 台のマシンで複数の高度なテストをカバー |
8. 処理の流れ
