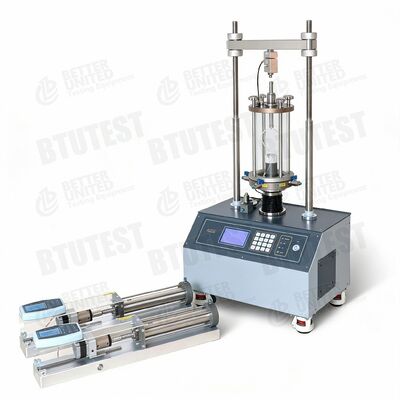

自動三軸試験

製品の説明

1記述

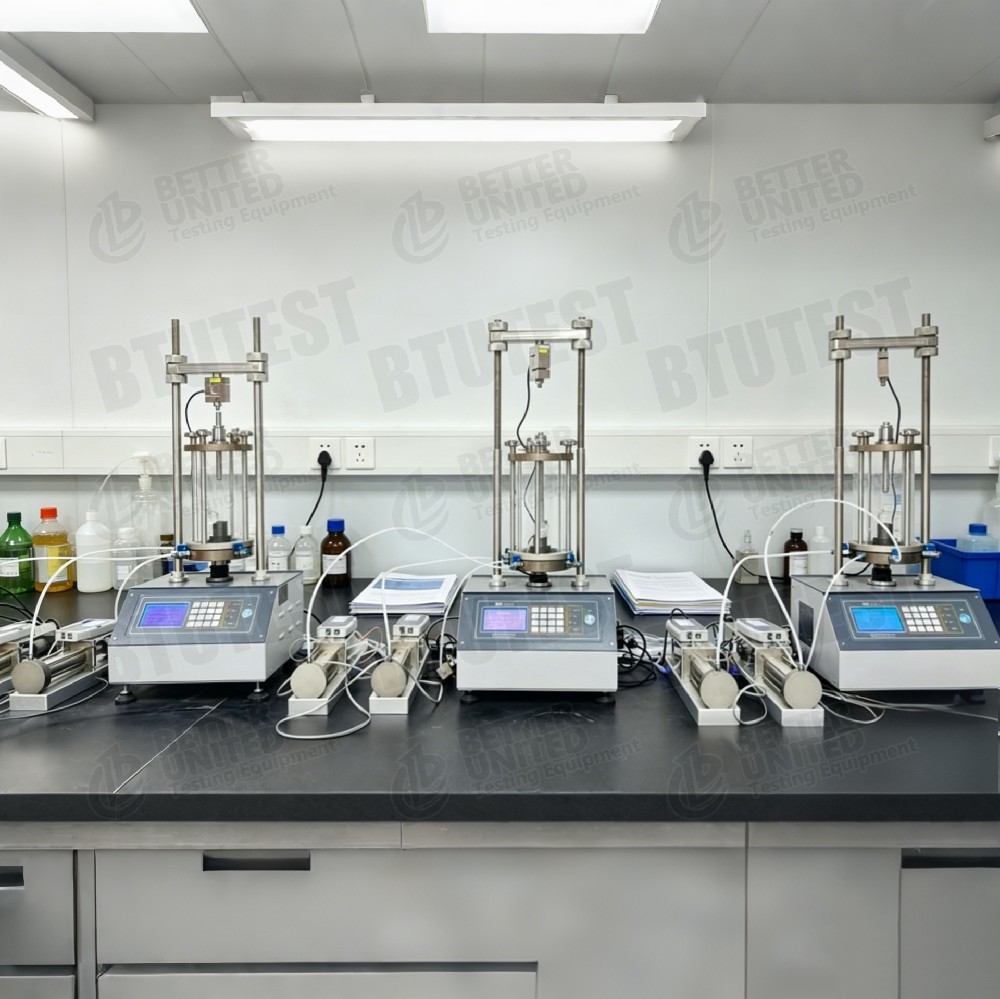

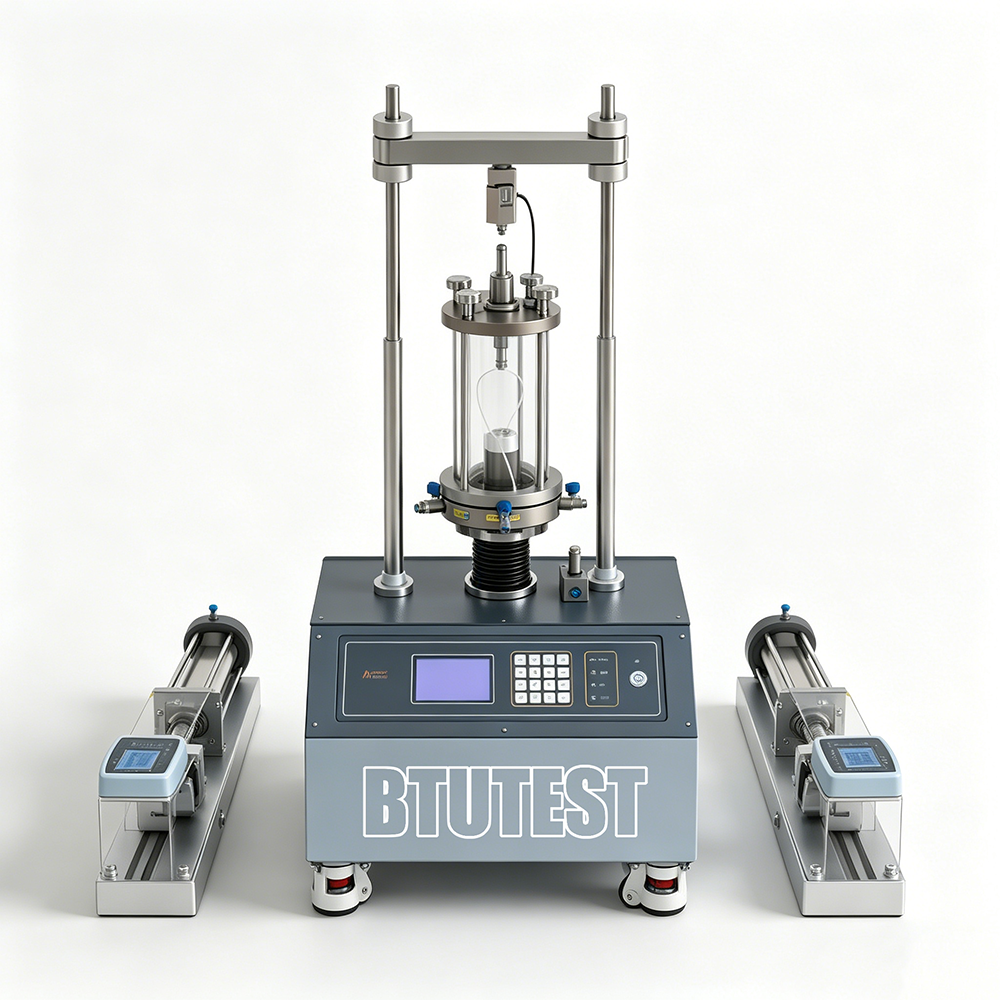

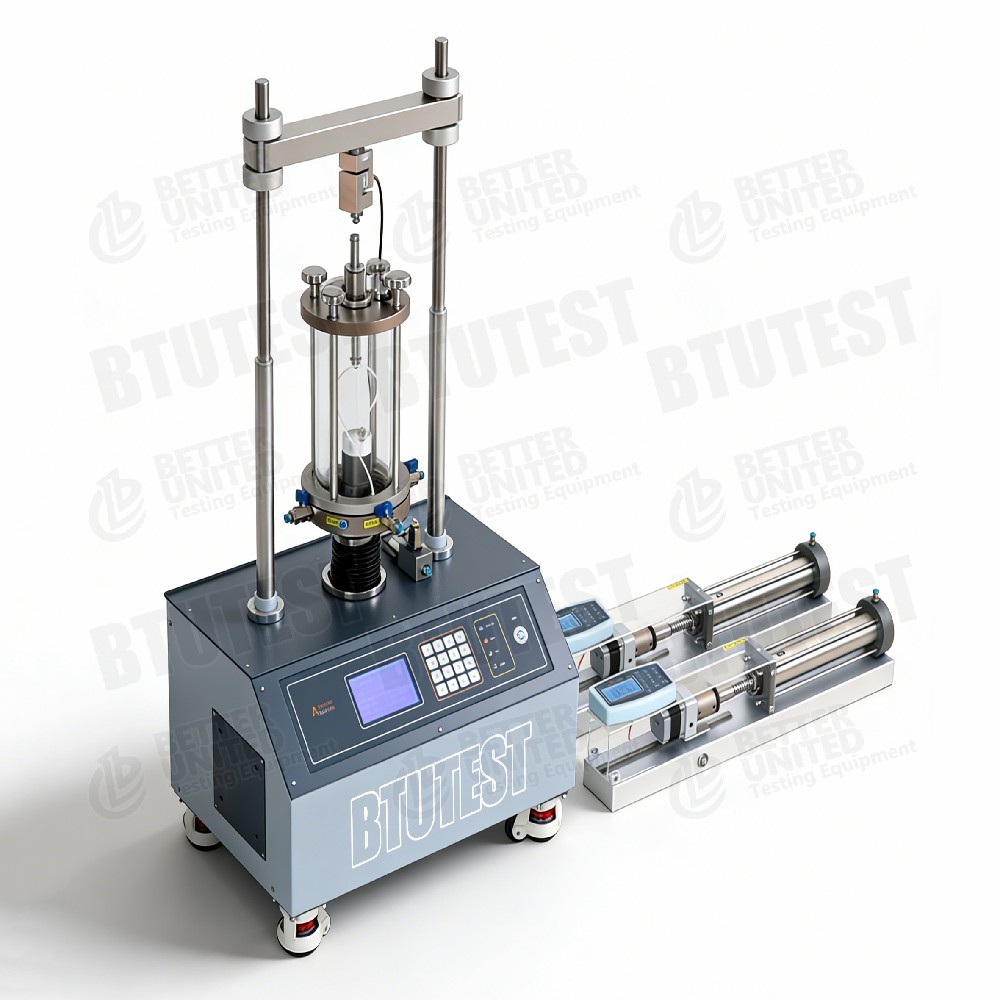

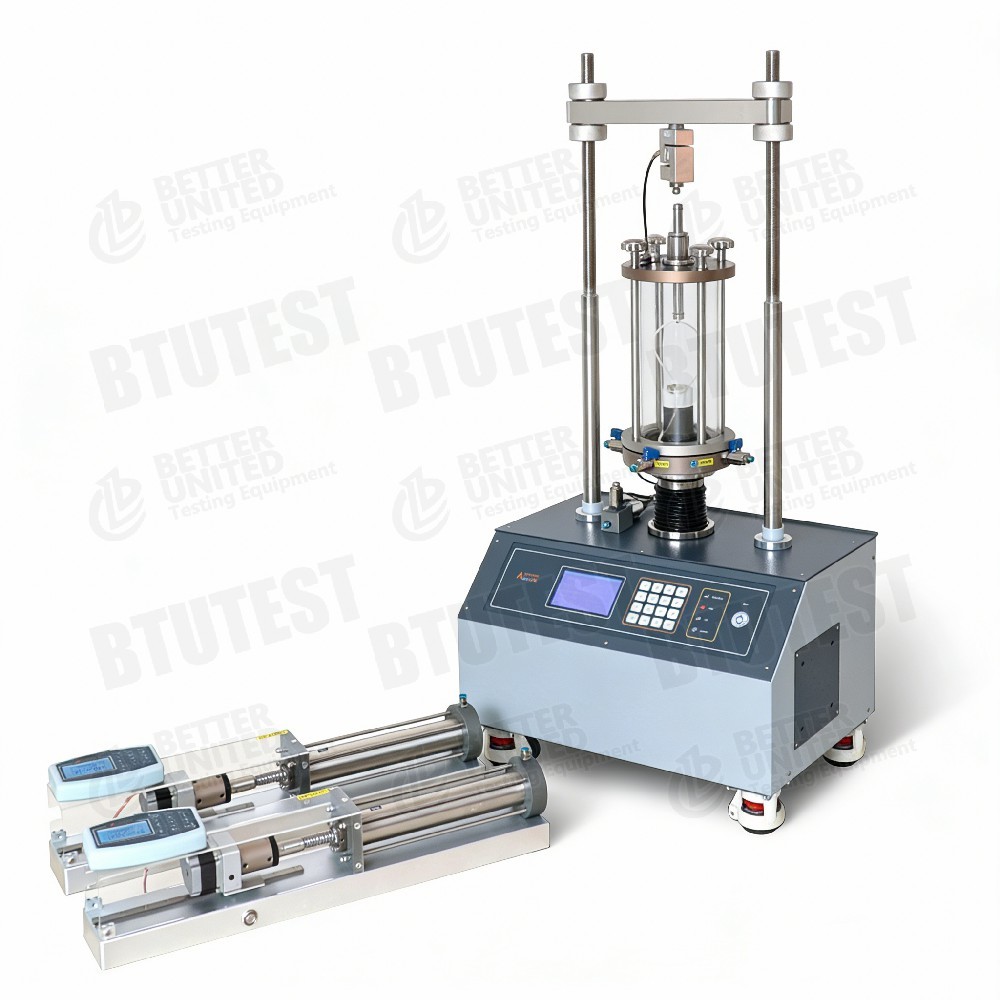

BTU-TTSシリーズは多機能の地質技術三軸試験システム異なるストレスの経路と排水条件下で土壌の機械的特性を決定するために使用されます.シリーズには複数のモデルが含まれます.小型の標本から大型の粗粒土の標本までの試験要件をカバーするシステムには軸負荷,セル圧,逆圧,切断率制御,データ収集モジュールが統合されており,様々な標準的な三軸試験方法をサポートしています.

2試験基準

表には標準番号が明示的に記載されていないが,一般的な三軸試験仕様に基づいて,システムは以下の国内および国際基準を満たしている.

• 医療機関ASTM D4767(凝縮された未排水三軸圧縮試験)

• 医療機関ASTM D7181(集約ドレーニング三軸圧縮試験)

• 医療機関ASTM D2850(不統合の未水抜き三軸試験)

• 医療機関BS 1377:第7部分(イギリス標準三軸試験)

• 医療機関ISO 17892-8(土壌の三軸切断試験)

• 医療機関SL 237-1999 年(中国の地質技術試験手順) など

3仕様

4詳細

• 医療機関コントローラー: セル圧力と反圧の独立制御器,高精度圧力/ボリューム制御をサポートする.

• 医療機関データ取得モジュール: 標準,軸力,移動,孔圧,体積変化のリアルタイム記録

• 医療機関ソフトウェア機能: 次の試験モジュールを含みます.

◦ 逆圧の飽和度

◦ 同位体/同位体結合

◦ 統合されていない 排水されていない (U-U)

◦ 孔圧の測定を伴う凝固した未水 (C-U)

◦ 集積された排水 (C-D) 容量変化測定

◦ K0 統合

◦ ストレス経路検査

◦ リエオロギー検査

◦ センサーの校正

◦ データ処理後およびデータ輸出

• 医療機関空気圧: セルとバックプレッシャーを適用するために使用されます.モデルは2/3/6MPaレベルを提供します.

5適用する

• 医療機関地質技術調査: 基礎土壌と下層土壌の切断強度パラメータ (c, φ) を決定する.

• 医療機関ダム材料の試験: 大型モデル (100/200) は,粗粒土と岩石埋立地での三軸試験に適しています.

• 医療機関傾斜安定性分析: 異なる排水条件下でストレス・ストレスの曲線を得ます.

• 医療機関地下工学: 掘削と積載中に孔圧反応をシミュレートする.

• 医療機関研究と教育: 土壌構成モデルとストレス経路の研究の検証に使用される.

6利点

• 医療機関広い負荷とサイズ範囲: 10kNから2000kNまで,細粒から非常に大きな粗粒の土壌をカバーします.

• 医療機関超低切断制御: 最低0.00001 mm/min,クリープ/リエロジック試験に適しています.

• 医療機関高精度の体積測定: 16000mlまでの逆圧体積制御で,大きな試料の排水/体積変化の要件を満たす.

• 医療機関完全に自動的なソフトウェア制御: 複数の標準テスト手順を統合し,人間のエラーを減らす.

• 医療機関モジュール式設計: セル/バックプレッシャーと空気圧の柔軟な設定; センサーの校正が簡単です.

7パラメータ (要約)

8選択 する こと

試料の種類と試験要件に基づく推奨事項:

また,孔隙圧測定の必要性,体積変化の精度,ストレスの経路制御能力,現場圧縮空気の供給も考慮します.

9プロセスフロー

標準化された手順です.コンソリデッド・アンドレインド (CU) 試験BTU-TTSシリーズを使用 (ほとんどのステップはソフトウェアで自動制御される):

ステップ1:試料の準備と設置

• モデルのサンプルサイズ (例えば Φ70×H140 mm) に応じて,再形成された土壌サンプルまたは未乱土壌サンプルを準備する.

• 試料の周りに毛孔状の石,フィルター紙,ゴム膜を組み立て,三軸細胞基に置く.

• ポースの圧力センサーと上部排水線を設置し,セルを密封します.

ステップ2 システム充填と除気

• セルと逆圧制御機を開き,空気を消した水で充填ラインとセルを埋め,空気泡を取り除く.

• 音量変化の正確な測定を保証するために,ソフトウェアの"線消気"機能を使用します.

ステップ3:逆圧飽和

ソフトウェアで"逆圧飽和"モジュールを選択します.

目標逆圧 (例えば300 kPa) とセル圧 (逆圧より20~50 kPa) を設定する.

• 毛孔圧系数Bを監視しながら,自動的に反圧を加える (通常B≥0.95は完全飽和を示します).

ステップ4:同位体/無同位体結合

ソフトウェアで"統合"モジュールを選択します.

• 目標細胞圧 (またはK0状態) と固化時間/体積変化安定度基準を設定する.

• システムでは,自動で体積変化と孔圧の散布を記録し,統合ログを生成します.

ステップ 5: 刈り (流出していないか流出していない)

切断速度を設定します (例えば,0.05 mm/min).

軸性負荷を開始する. システムは真時軸力,移動,孔圧 (CU) または体積変化 (CD) を記録する.

•ピークまたは終了状態を自動的に検出します (例えば,ストレスは20%に達します).

テスト終了とデータ処理

• ソフトウェアは自動的に読み込みを停止し,セル圧を解放し,生データ (ストレス,ストレス,孔圧,ボリューム変化) をエクスポートします.

• 後処理モジュールは,切断強度パラメータ (c, φ),弾性モジュール,故障ストレイン等を計算します.

• テストレポートを作成し,Excel/PDFにエクスポートします.

ステップ7 設備の清掃と保守

• 細胞水を排水し,サンプルを取り除く.

• 線と孔状の石をきれいにし,センサーのゼロチェックを実行します.

他の試験タイプ (U-U,CD,ストレスの経路,リオロジー) では,飽和/固化/切断段階では排水条件と制御目標のみが変化する.ソフトウェアはそれに応じて組み込みウィザードを提供します..
