自動三軸装置

製品の説明

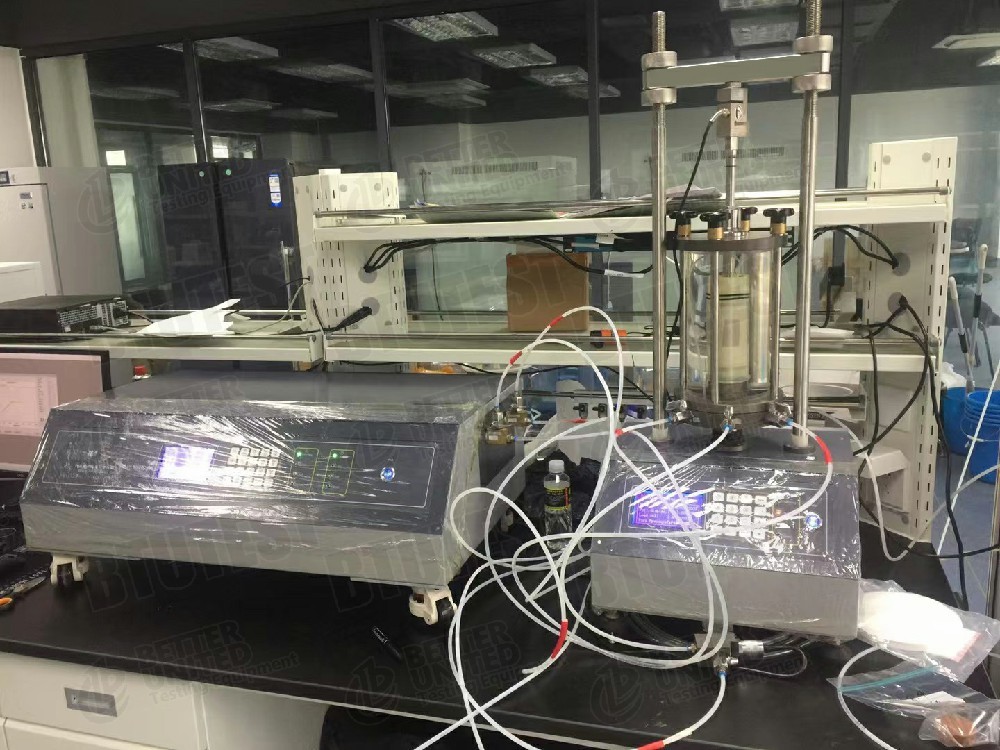

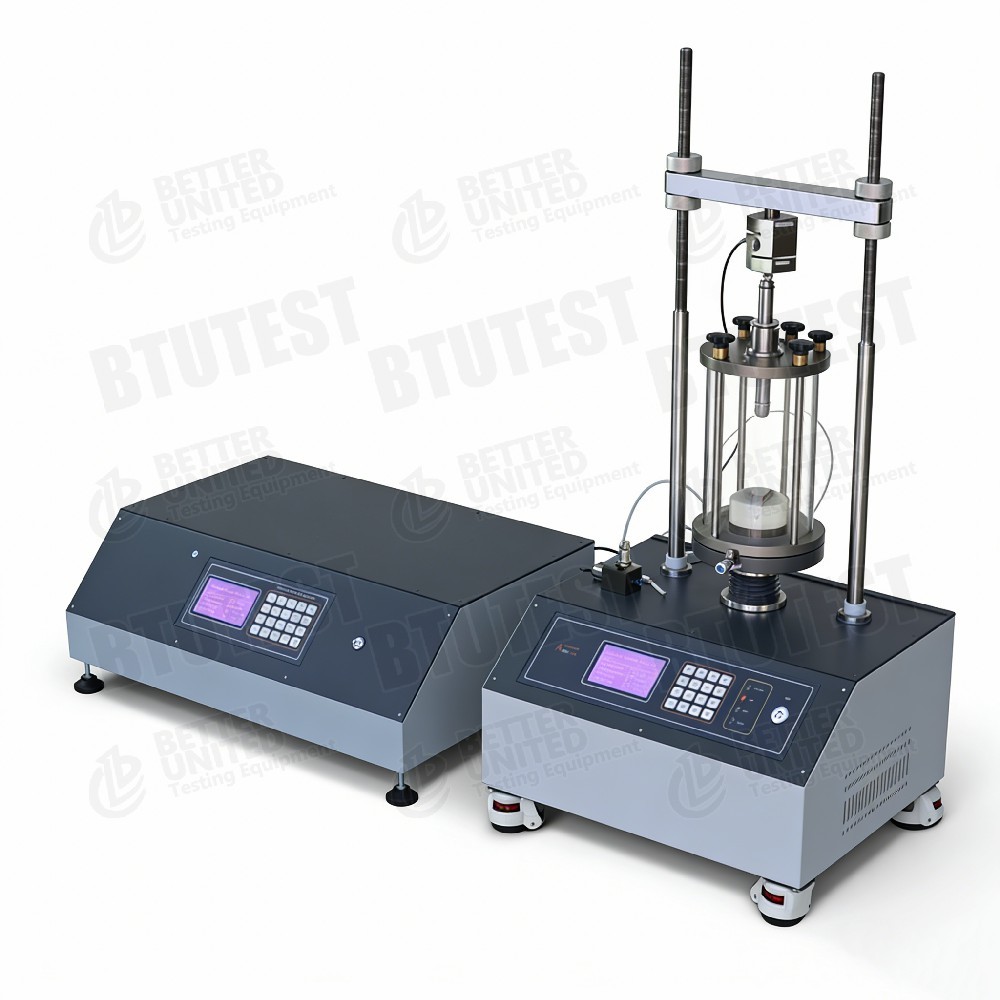

BTU-TTSシリーズ 全自動三軸試験システム

記述

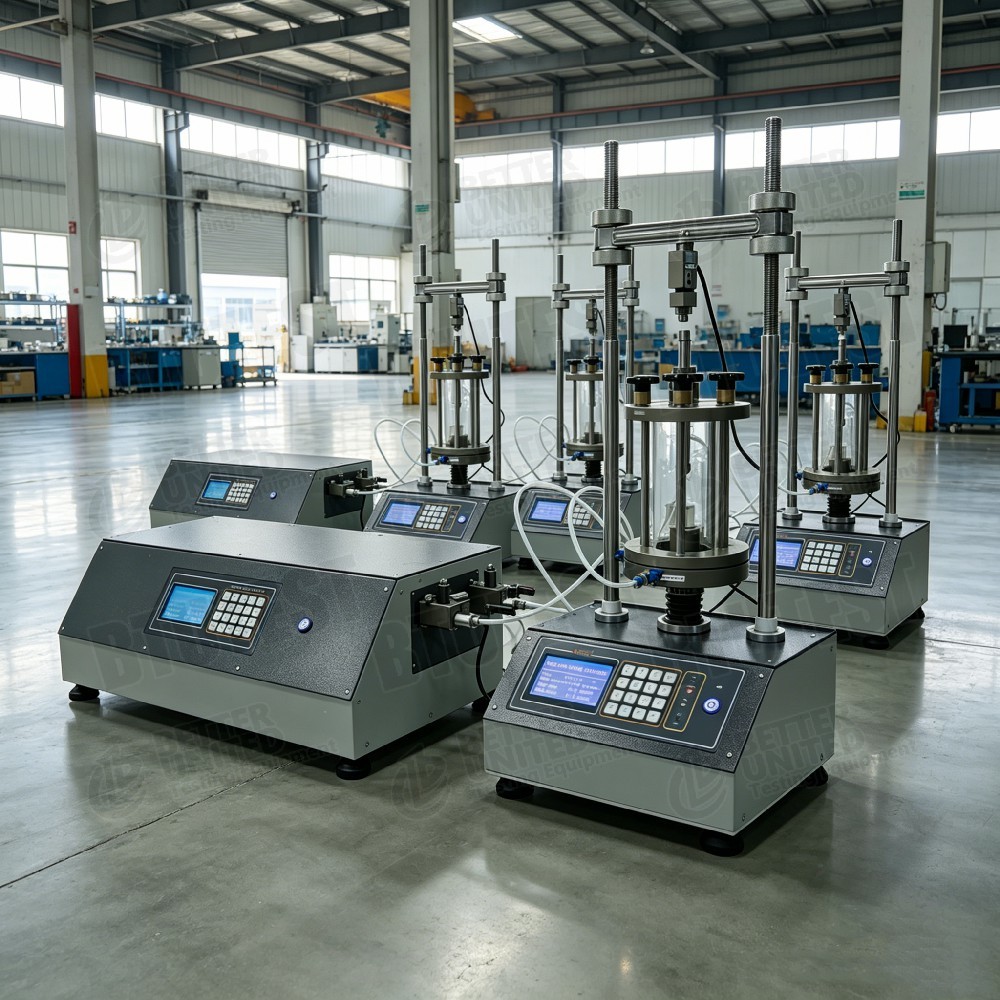

• マスター・ローダー
  • 頑丈な双柱構造,ステップモーターとワームギア駆動,低騒音とスムーズな動作.
  • 組み込み上限/下限保護と過負荷保護 (軸力がセンサー範囲を超えると自動停止)
  • 軸位移動測定: 50 mm (精度0.003 mm) または 100 mm (精度0.1% FS) の範囲で選択できます.
  • 軸力センサー:複数の範囲 0−10/25/30/50/60/100 kN
  • コントロールモード: 16 キーのメムランキーボード付きの LCD グラフィックディスプレイ,または 5.7 インチのタッチスクリーン
  • コンピュータ接続のためのUSBポート.独立または完全に自動化された三軸システムの一部として動作する.

• 圧量制御器 (PVC)
  • 制限圧と反圧の正確な制御,および体積変化の測定に使用される.
  • 内蔵圧力変圧器と体積測定 (ステップモーターのステップカウント)
  • 恒定圧力源として (水銀柱,圧縮空気,デッドウェイトなどを代替する) 単独で使用できる.またはボリューム変化計として (解像度0.001ml).
  • コンピュータの直接制御のためのUSBインターフェイス
  • 作業介質は,空気を消した水である.

試験基準 (国際)

• ASTM D7012(岩の三軸圧縮強度)
• ASTM D7181(土壌の未排水三軸試験を統合)
• ASTM D4767(土壌の三軸試験を統合した排水式)
• ASTM D2850(土壌の未固有未排水三軸試験)
• ASTM D2166(不限圧縮強度)
• ASTM D5084(過敏性試験はオプション)
• ISRM が提案した方法(岩石の三軸試験)
• ISO 17892‐8/−9(地質技術三軸試験)

仕様

マスターローダーモデルとパラメータ (表1)

圧量調節器 (PVC) のパラメータ (表2)

• 圧力精度: ±0.1% FS
• 量精度:測定値の0.1%
• コントローラー独立パネル: 240×128 LCD, 16 キーのメムランキーボード,USBポート
• オーバープレッシャーとオーバーボリュームの自動保護

その他の仕様

• マスターローダー電源:220~240V/50Hzまたは110V (オプション)
• 作業環境: 0~40 °C,相対湿度 <85%,強い電磁気干渉がない
• 三軸電池の最大作業圧: 2 MPa (本説明書に記載されているように,他のモデルは異なる場合があります)
• インターフェース:USB,4ピンDIN (外部の負荷セル/孔圧センサー)

詳細

• 統合されたマスターローダー設計◎ 裏パネルは電源,USB,外部S型ロードセルコネクタ,外部ポーア圧力センサーコネクタ (4ピンDIN) を供給します.
• フロントパネル液晶画面では,電流率,軸位移動,軸位負荷,圧縮圧,孔位圧が表示される. 16キーキーボードで,速度の設定,スタート/ストップ,高速アップ/ダウン,パラメータの設定 (時間,簡単な校正) が可能です..
• 迅速な位置付け設置時間を短縮するために,ロードプレートの迅速な上下を可能にします.自動ホームと制限スイッチは,超移動を防止します.
• PVCコントローラほら
  • 独立した組み込みシステム 独自のLCDとキーボード
  • 閉じ込める圧力と逆圧,または制御する圧力を設定できます.
  • 制限圧と逆圧制御器は独立しており,どちらもUSBポートを有する.
  • 後部パネルには水入口 (水タンクへ) と出口 (細胞閉じ込める/逆圧ポートへ) があります.
• トライアキシャルセルほら
  • ベースには5つのポートがあります. 2つは底部排水/孔隙圧, 2つは排水/制限圧, 1つは上部逆圧.
  • 上と下はTボルトで固定
  • 透明な有機ガラスボリューム 最大作業圧 2 MPa
• 標本設置図書には,詳細な10段階の例示された手順 (ラテックスフィルムを挿入し,試料を挿入し,フィルター紙,孔隙のある石,上下を固定し,スプリットモールド,空気を消した水で満たす電池,など).
• 管の接続2 MPa の速接続フィッティングを使用します.ナイロン管が直接挿入されます.外すには,カラーを内側に押してチューブを引っ張ります.
• 電気接続電気ソケットとシューズホルダー

適用する

• 従来の土壌力学三軸試験: UU,CU,CD,固化,ストレスの経路など
• 岩石の三軸圧縮試験 (岩石サンプルを用いて)
• 透透性試験 (オプションの透透性モジュールが必要です)
• 不飽和土壌試験 (不飽和付属品が必要です)
• クリープテスト (非常に遅い速さ0.00001 mm/minがサポートされる)

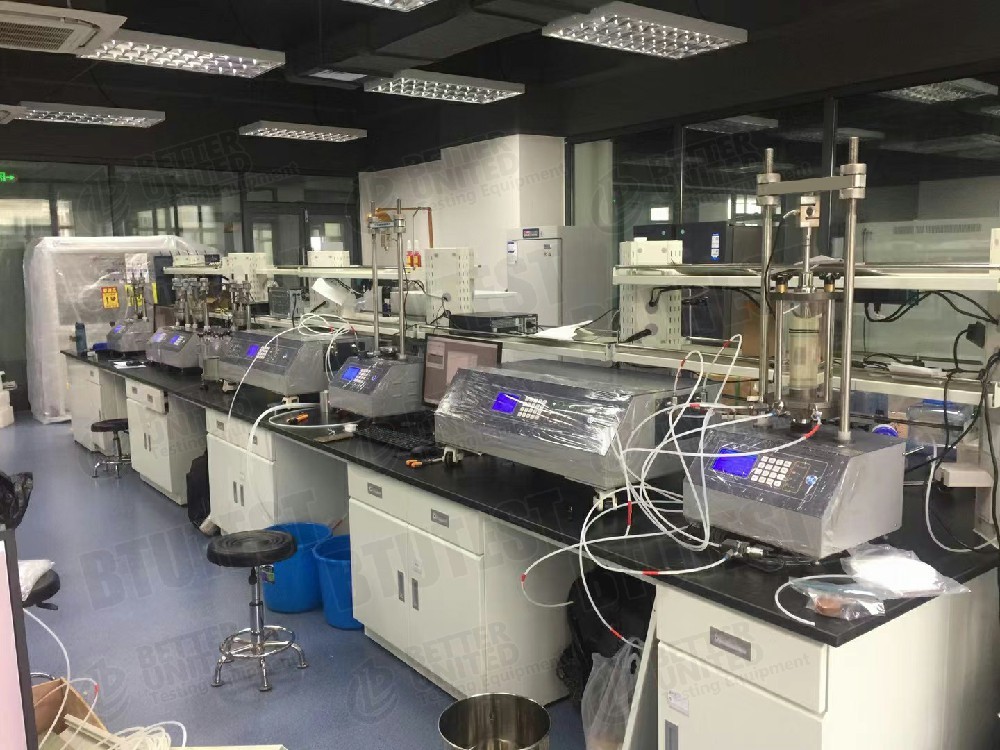

• 研究と教育:大学,研究機関,品質検査センター
• 常圧源または体積変化計として独立して使用できる.

利点

• モジュール式設計 Master Loader と PVC 制御器は独立しており,異なる容量システムに組み合わせられるか,別々に使用できる.
• 高精度の体積測定0.001mlの解像度,0.1%の精度で,従来のボリューム変化チューブよりも優れています.
• 広い負荷率範囲0.00001 ~ 20 mm/min (モデルによって) クリープから急速なシートまで.
• 大量の標本Ø300×600mmまで,粗粒土,岩石埋蔵,大直径の岩石コアに適しています.
• 超負荷保護感知器の範囲を超えたとき自動停止; PVCの過剰圧力/過剰体積保護.
• 2つの制御モードマスター・ローダーオプション LCD+キーボードまたはタッチスクリーン;PVCには独自の独立制御パネルがあります.
• USB通信完全自動制御のためのコンピュータへの簡単な接続.
• 消気水を使用する●水銀などの有害物質を避ける.
• 腐食防止ストーブエナメル塗装またはクロム塗装された外部.

何 を 選ぶ か

要求に応じてマスターローダーモデルを選択する (表1参照):

圧量制御装置:標準モデルはBTU-PVC-1 (2 MPa / 60 cc).より高い圧力 (例えば3 MPa) またはより大きな体積 (例えば3000 ml) に対して,カスタムオーダーが必要です (以前のBTU-TTS-20文書を参照してください).

• 基本型三軸型のみ Master Loader + 1 つのPVC (閉じ込める) 逆圧力は手動または追加のPVCになります.
• 飽和状態のCU/CD量変化測定を伴う二重PVC (閉じ込める+逆圧) を推奨する.
• 不飽和土壌追加の気圧制御器とセラミックディスクが必要です
• クリープテストマスター・ローダーの速度範囲が非常に低い速度を含むようにする.
• 温度制御温度制御モジュールが必要 (このマニュアルでは説明されていませんが,シリーズでは利用できます)

プロセスの流れ

手帳の第5節の"試料の設置"と典型的な三軸試験手順に基づいて:

• 準備
  • 試料 (飽和または不飽和) を準備し,寸法を測定する.
  • 空気が抜けた水,貯水タンク,ラテックス膜,フィルター紙,毛孔石を用意する.

• 試料の設置 (10 段階,図 14 を参照)
  a. 模具管にラテックス膜を挿入し,末端を外向きに回し,吸管を使って,膜を管壁に粘らせます.
  b. 試料を模具チューブに入れます.
  c. 模具チューブ (試料を含む) を三軸細胞ベースに置き,フィルター紙とポーラスな石をベースと試料の間に置く.
  d. ラテックス膜を上げ,模具管を外します.
  e. ラテックス膜をゴム帯で底に固定する.
  f. 保護のため,標本の周りに分割型模具を設置する.
  g 試料の上にフィルター紙,孔隙のある石,試料のキャップを置き,ゴム帯で固定する.
  h. 分裂した模具を外す.
  i.透明な電池蓋を設置し,ナッツを締め,空気を消した水で電池を満たす (充填中に開口).
  j 換気口を閉じて 漏れがないか確認する

• 接続管とケーブル
  • 閉じ込めるPVC出口をセルの閉じ込める圧力ポートに接続する.
  • 逆圧のPVC出口を電池の逆圧ポートに接続する.
  • 孔圧センサーを 細胞の孔圧ポートに接続します
  • マスターローダーとPVCをUSBでコンピュータに接続します.

• ソフトウェアの設定とテスト(ソフトウェアマニュアル参照)
  • 三軸試験ソフトウェアを起動し,試験モジュール (飽和,固化,切断など) を選択します.
  • パラメータを設定する (制限圧,反圧,切断速度,停止条件)
  • 自動実行:逆圧飽和 → B値チェック → 固化 → 切断 (ストレスの制御)

• 試験終了
  • ソフトウェアは自動的にデータを停止して保存します.
  • 手動で解き放つ 閉じ込めと逆圧力を
  • セルドレナージバルブを開け 水を流す
  • 試料を分解して 細胞と管を掃除する

• データ処理
  • ソフトウェアはストレス・デスタンス曲線,孔圧曲線,体積変化曲線をグラフ化できます
  • 複数の制限圧力を持つ試験では,自動的にモール円を描き,c, φ を計算し,報告を作成します.

• メンテナンス
  • 長期間にわたって使用しない場合,PVCから水を空けます.
  • 液晶画面や快速接続フィッティングに衝突しないようにしてください.
  • セルの最大工作圧 (2 MPa 本説明書に記載されているモデルでは) を超えないようにする.
