自動真三軸装置

製品の説明

1記述

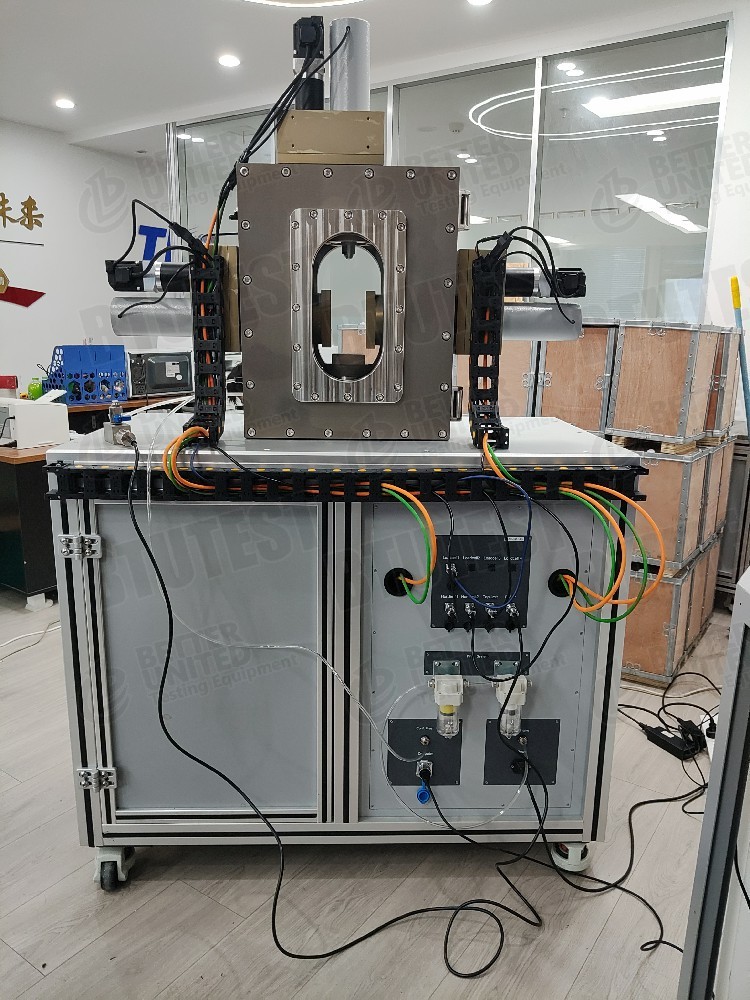

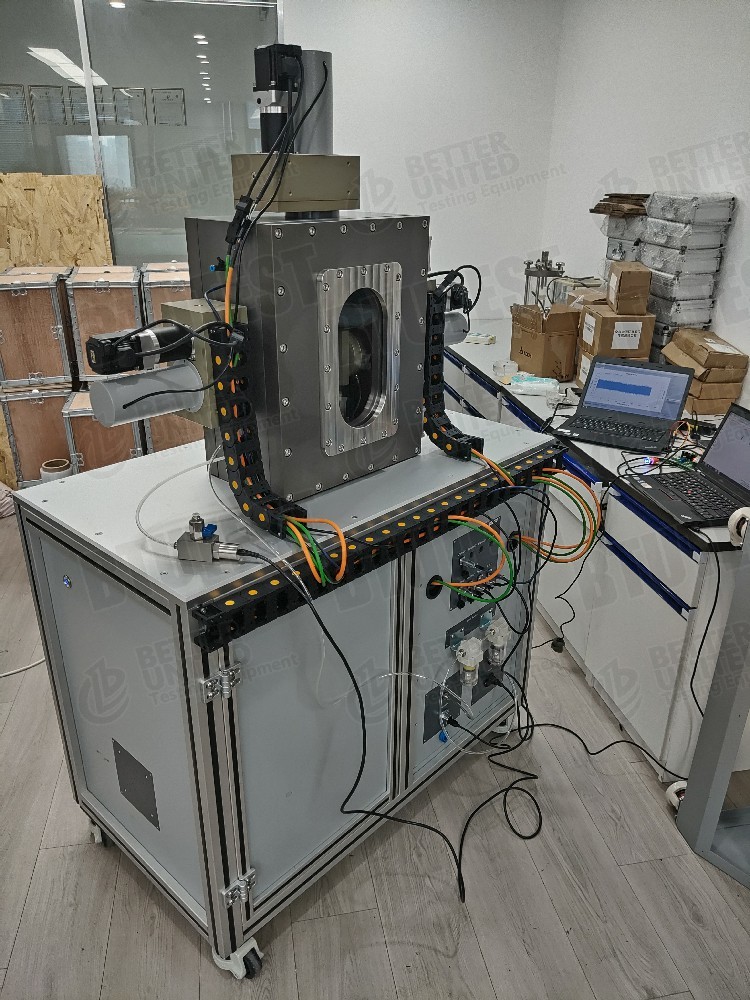

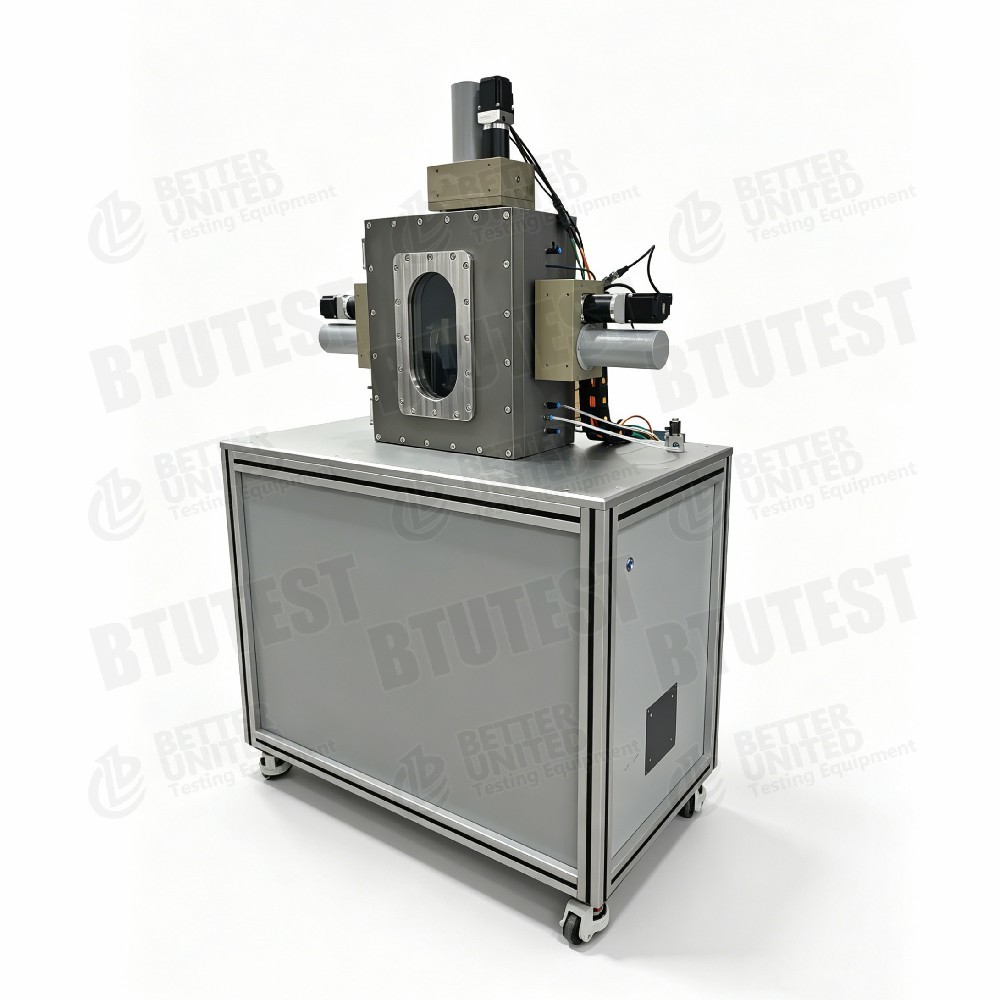

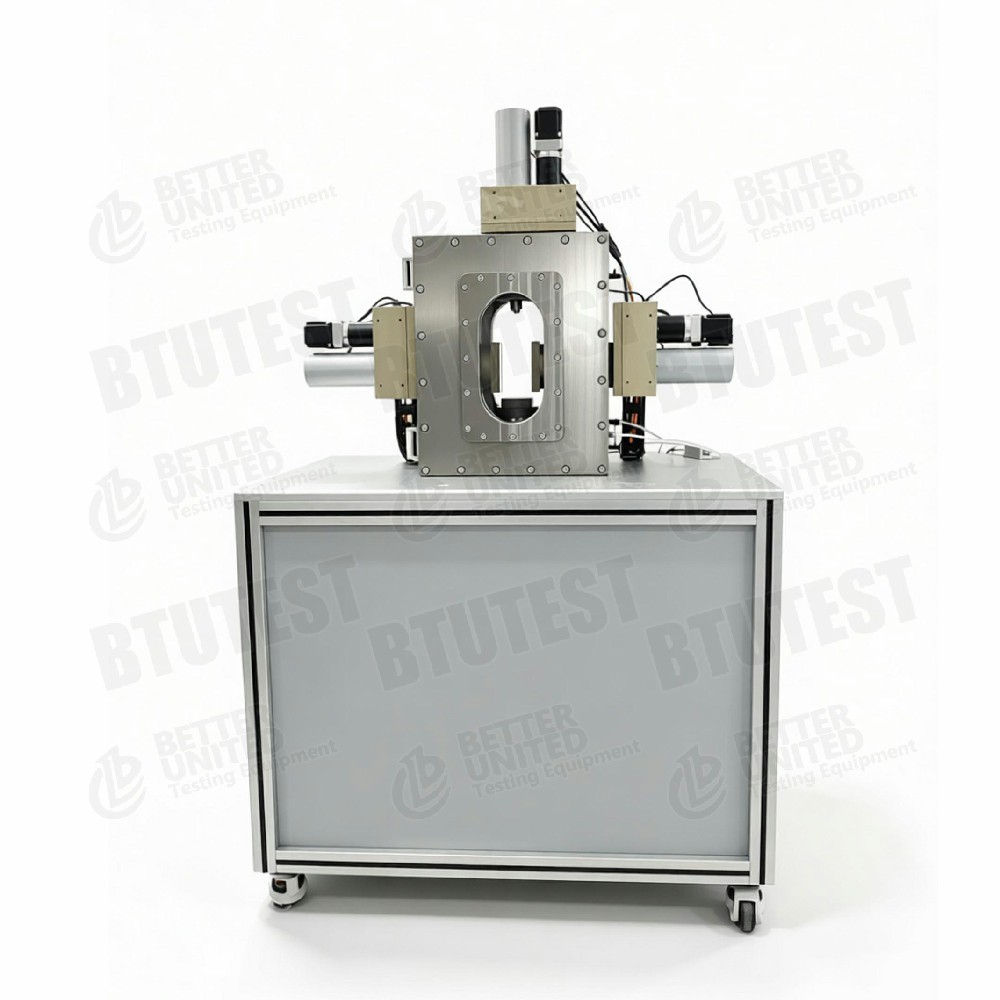

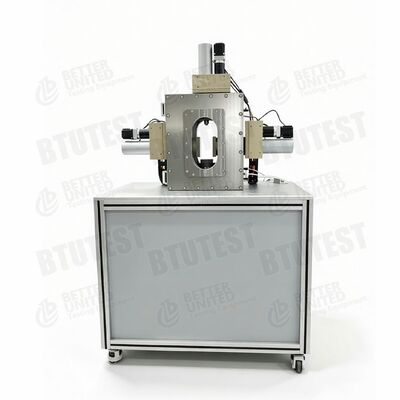

完全自動型真三軸装置 (多場結合),モデルBTU-TTAシリーズ立方体標本の3つの相互垂直軸に独立したストレス制御 (オープンループと閉鎖ループ) を適用できる高度な地質技術試験システムである.飽和土壌と不飽和土壌の両方で様々な三軸試験をサポートします.オプションモジュールは,透透性試験 (恒常頭),ベンダー要素試験 (P波とS波),温度制御モジュール -30 °C ~ 90 °C複数のフィールド (ストレス・水・熱) の結合条件下で土壌の機械的振る舞いを研究することができます.

2試験基準

BTU-TTA シリーズ全自動真三軸装置 (多場結合) は,以下の国際規格の最新要件を満たすまたは超えるように設計および製造されている.

• ASTM D7181(凝縮された未排水三軸圧縮試験)
• ASTM D4767(集積された排水三軸圧縮試験)
• ASTM D5084(土壌の浸透性,恒定/下落頭)
• ASTM D5298(不飽和土壌の吸着試験)
• ASTM D8295(ベンダーエレメントを用いた切断波速度測定)
• ISO 17892‐8(無流水三軸試験)
• ISO 17892‐9(適用される場合,循環型三軸試験)

3仕様

4詳細

文書に記載されている主な機能は以下のとおりです.

• 独立した3軸のストレスの制御: キュービック試料の3つの軸のそれぞれに開けたループと閉じたループのストレスの制御 (真の三軸ストレスの状態, σ1 ≠ σ2 ≠ σ3).
• 飽和/不飽和三軸試験: 不飽和土壌や飽和土壌に対する様々な従来の三軸試験 (例えばCU,CD,UU).
• 双方向の恒定頭透率 (オプション): 立方体標本の2つの軸で常頭透気性試験を行うことができる.
• 飽和していない同吸入透性 (オプション): 不飽和標本で等しい吸着条件下で恒常頭透性試験.
• 折りたたみの要素の試験 (オプション): P波とS波の測定
• 温度制御モジュール (オプション): 多フィールド (ストレス・水熱) 結合の温度範囲 -30 °C~90 °C.

5適用する

• 複雑なストレス経路下における土壌の構成モデル化 (真の三軸ストレス状態シミュレーション)
• 不飽和土壌機械 (吸着制御強度,変形,透気性)
• 多分野結合問題:凍った土 (零以下温度),高温環境,核廃棄物処理,エネルギーパイル基盤など
• アニゾトロプ的機械的動作 (三方向の独立負荷)
• ダイナミックモジュール,ダッピング比,切断波速度測定 (曲線要素)
• 透気性アニゾトロピー研究 (異なる方向における液体伝導性)

6利点

• 本当に独立した三軸負荷: σ1, σ2, σ3の独立した制御により,現実的なイン・シチューストレスの状態のシミュレーションが可能である (例えば,K0 ≠ K1).
• 複数のフィールドの結合能力: 任意の温度制御,透透性制御,吸着制御 複雑な環境での地質技術試験に適しています.
• 全自動制御: オープン・ループ/閉鎖・ループの自動制御は試験の精度と繰り返し性を向上させる.
• 高度な統合: 1つのシステムは,飽和/不飽和三軸,透気性,ベンダー要素,温度制御,その他のテストを実行することができます.
• 柔軟なオプション: ユーザは,必要に応じて透気性,ベンダー要素,温度制御等を選択し,初期コストを削減できます.
• 不飽和土壌に適用可能: 均吸透性と三軸試験をサポートし,研究範囲を拡大します.

7パラメータ要約

8選択 する こと

• 医療機関BTU-TTA-1/2: 小型の標本 (70×35×70mm) と予算が限られた基本試験に適しています.

• 医療機関BTU-TTA3/4: 標準標本 (70×70×140mm) と水中センサーを組み込めるシナリオに適しています.

• 医療機関BTU-TTA5:不飽和土壌試験 (孔隙空気圧制御) に必要な.

• 医療機関BTU-TTA7: ダイナミック・ロード (5kN/5Hz) やベンダー・エレメントのテストを必要とする高度な研究

• 基本構成: 独立した3軸のストレス制御+飽和/不飽和三軸試験機能 (ほとんどの真の三軸試験に適している).
• 透透性アニゾトロピー研究: 選択する: 2つの軸の"恒定頭透気性試験"
• 不飽和土壌の浸透性: 選択する: 均等な吸い込み条件下における恒常頭透気性試験.
• ダイナミックモジュール/切断波速度: 折りたたみ要素 (P波,S波) を選択する.
• 複数のフィールドの結合 (温度効果): 温度制御モジュールを選択凍結土や高温試験では
• 同時に複数の機能: オプションのモジュールは組み合わせられるが,同調性については,メーカーと確認する必要があります.

ユーザーは研究目標 (例えば不飽和土壌,温度,透透性アニゾトロピー) と予算に基づいてモジュールを選択すべきである.

9プロセスフロー

• 試料の準備: 立方土のサンプル (飽和または不飽和,必要に応じて吸入制御) を準備する.
• 標本設置: 試料を真の三軸圧力セルに配置し,すべての3つの方向の負荷ピストンとセンサー (孔隙圧力,閉じ込み圧力,移動など) を接続します.折りたたみの要素が使用されている場合,ベンダー要素トランスデューサーをインストールします.
• 飽和/吸着均衡(必要に応じて) 飽和土壌の反圧飽和;不飽和土壌では,軸転移技術を使用して,吸着を目標値に制御する.
• 統合: 3つの方向 (同位体または無位体) で初期ストレスを適用します.排水/体積変化を記録します.
• 積載段階:
  • 前もって設定されたストレスの経路 (オープン・ループまたは閉鎖・ループ) に基づいて, σ1, σ2, σ3を独立して制御する.
  • 選択的に,恒常ストレッチレートまたは恒常ストレッチレート負荷を使用する.
  • 透透性試験では,恒定な水力梯度下での流量測定を行う.
  • 温度制御試験では,目標温度を設定し,均衡を許す.
• データ収集: ストレスの記録: ストレスの記録: ストレスの記録: ポースの記録: 圧力: 吸着: 透気性: 流量: 温度: 波形: 3つの方向
• 終結と卸荷: 既定のストレージ,ストレージ,またはサイクル数に達すると停止し,試料を卸して取り出します.
• データ処理: ソフトウェアは,主要なストレスの差,体積ストレスの差,偏差ストレスの差,浸透率係数,切断波速等を計算し,ストレスの経路,ストレスのストレスの曲線をグラフ化します.試験報告を出力する..
