1連圧密装置

製品の説明

説明

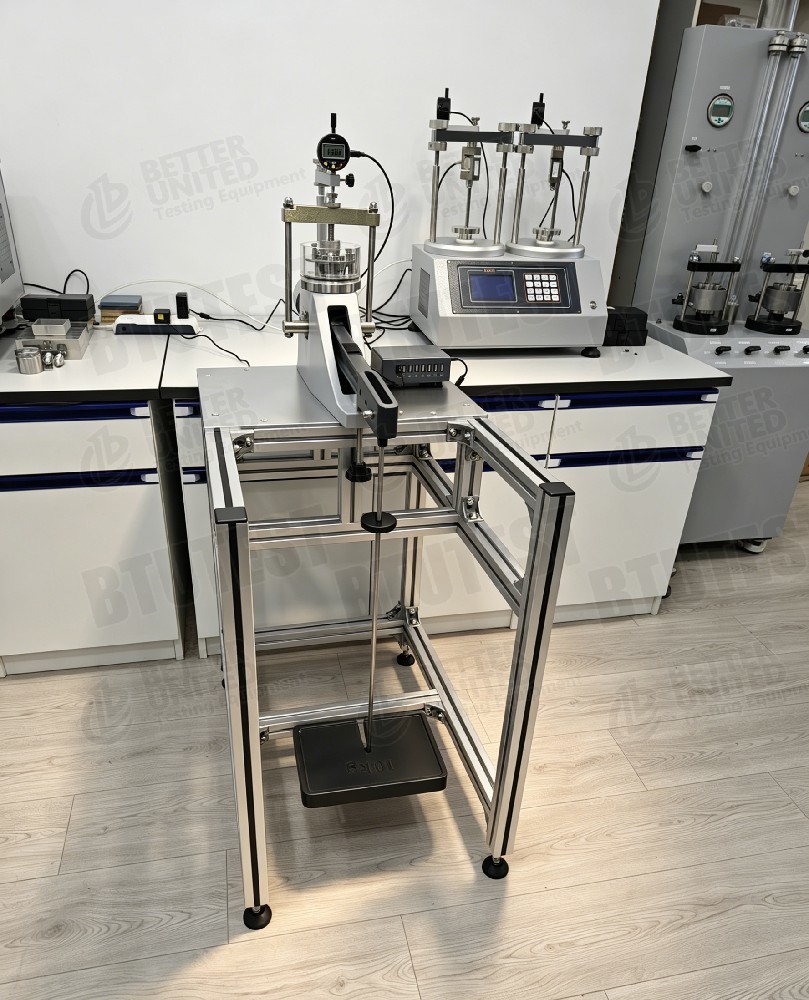

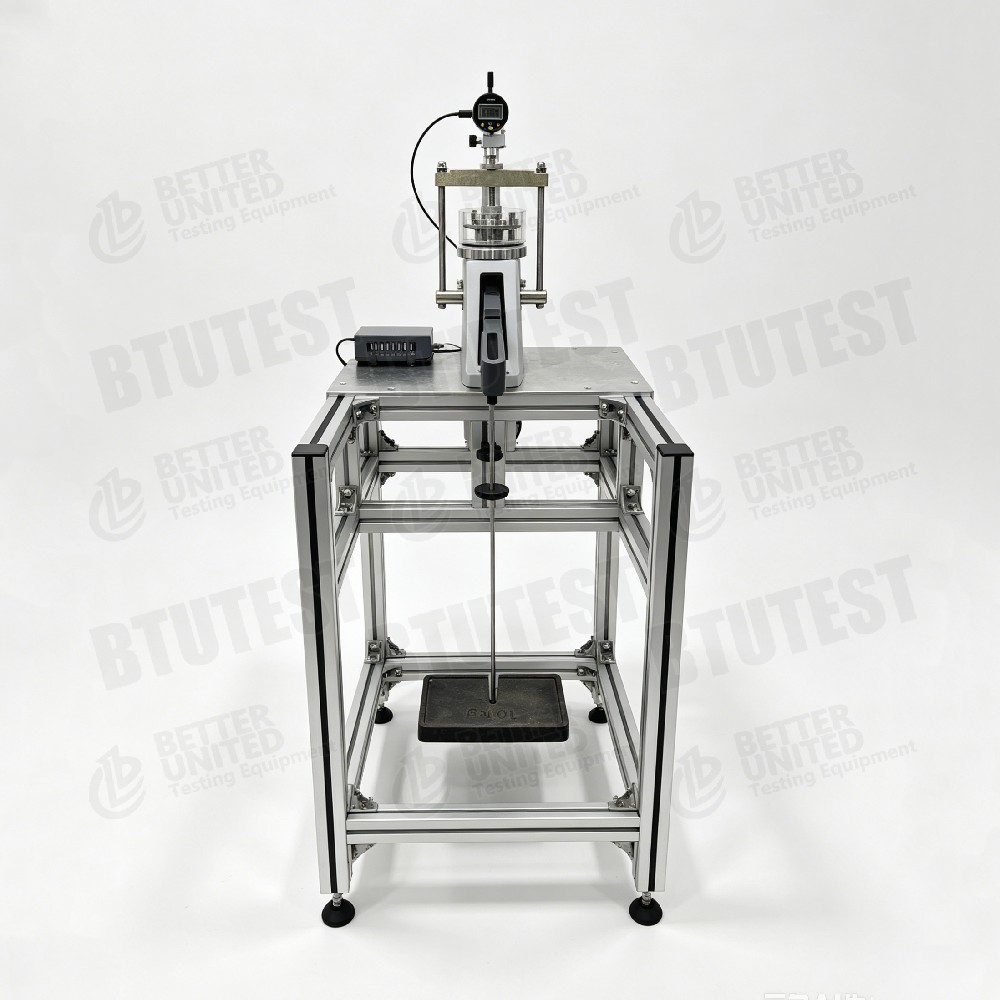

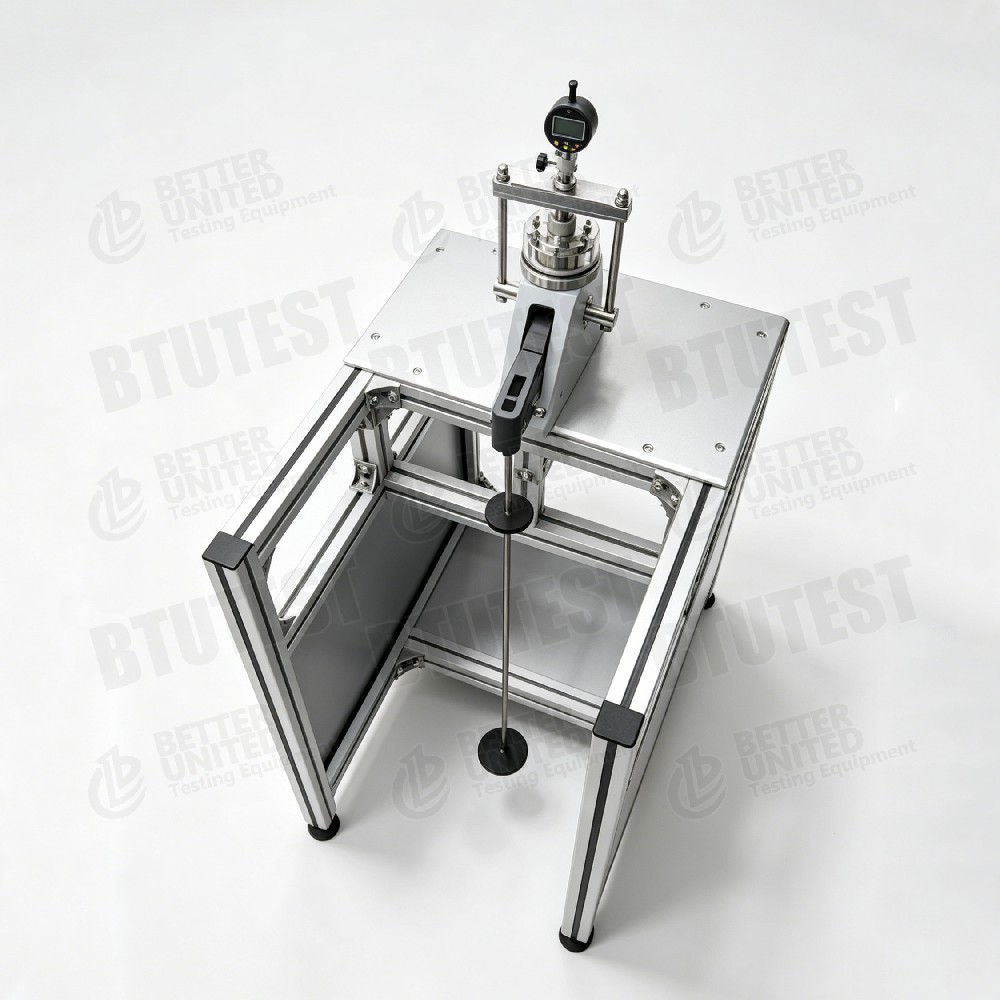

NL5044X/001 は、基礎や地上構造物によって課される荷重下での粘土やその他の圧縮性土壌の長期圧密特性を測定するために使用される卓上型の一組圧密フレームです。加えられた圧力が土壌の安全な支持力の範囲内であっても、沈下が発生する可能性があります。この装置はレバーアーム荷重を使用し、直径 50 mm の試験片に最大 81 トン/平方フィート (約 8,800 kPa) の圧力を加えることができます。建物、ダム、橋などの基礎の沈下予測に適しています。

試験基準

この装置は次の国際規格に準拠しています。

• BS1377(英国標準土壌試験法)
• ASTM D2435（土の一次元圧密特性の標準試験方法）
• ASTM D3877（土の膨張・収縮・圧密特性の試験方法）
• ASTM D4546（地盤の一次元的な圧密と拡大）

仕様

詳細

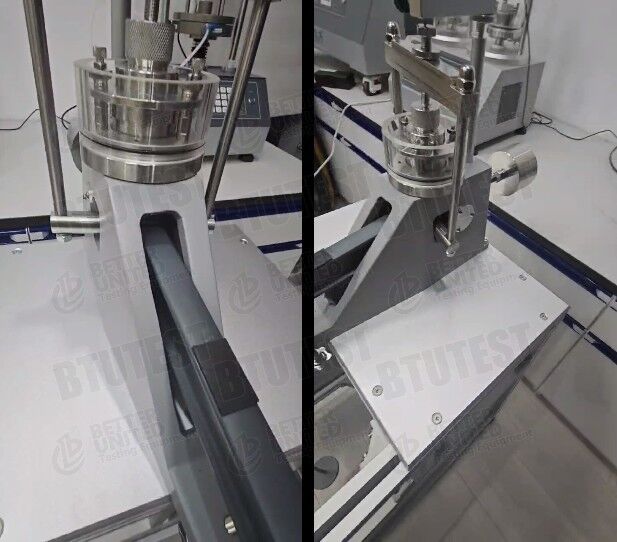

• ローディング機構: 一体型ビームサポートジャッキを備えた剛性ローディングフレームにより、荷重適用時のサンプルへの衝撃を回避します。
• レバー比: レバー比 11:1 固定、最大応力は 8.8 MPa まで。
• 統合セル：ASTM/BS規格に準拠したフロントローディング式走行距離計。
• 測定器：標準的な機械式ダイヤルゲージ。オプションの垂直変位ダイヤルゲージ（移動量10mm、精度0.01mm）。
• オプションのアクセサリ：多孔質石（Φ50mm×5mm）、カッティングリング、トップキャップ、濾紙。
• パッキング：外装合板ケース。

応用

• 粘土質土壌の圧密沈下特性の実験室測定
• 建物、ダム、橋などの基礎の長期沈下予測
• 土壌の高圧圧縮率の研究
• 国際基準に従った地盤工学研究所での教育と研究

利点

• 非常に高い積載能力: 最大圧力は 8,800 kPa (レバー比 11:1) – 深く硬い土壌や高圧圧密研究に最適です。
• 堅牢な構造: テスト結果の精度、再現性、信頼性を保証します。
• 衝撃保護: 一体型ビームサポートジャックにより、ローディング中のサンプルの乱れを排除します。
• 防錆性と耐久性: 実験室での長期使用に適した鋳造アルミニウムとメッキ鋼。
• コンパクトな卓上デザイン: ラボのスペースを節約します。
• 費用対効果の高い: シングルギャング設計は、マルチギャングモデルよりも低コストで、少量または高圧の特殊なテストに適しています。

何を選択するか

処理の流れ

• 標本の準備: Φ50mmの試験片をカッティングリングで切断し、圧密セル(上下多孔質石付き)に入れます。
• セルを取り付ける: 統合セルをフロントローディングフレームに配置し、固定します。
• 測定器を設置する：ダイヤルゲージまたは変位計を取り付け、初期指示値に合わせます。
• 荷重を加える: 11:1 のレバー比を使用して、テストスケジュールに従って段階的に重みを適用します。
• 記録決済: 安定するまで、荷重増加ごとに指定された時間間隔でダイヤル ゲージの読み取り値を取得します。
• データ処理: 時間沈下曲線をプロットし、圧密係数、圧縮指数、前圧密圧力などを計算します。
• レポートの生成: エンジニアリング設計または研究分析のためのテストレポートを作成します。
