自動不飽和土固結装置

製品の説明

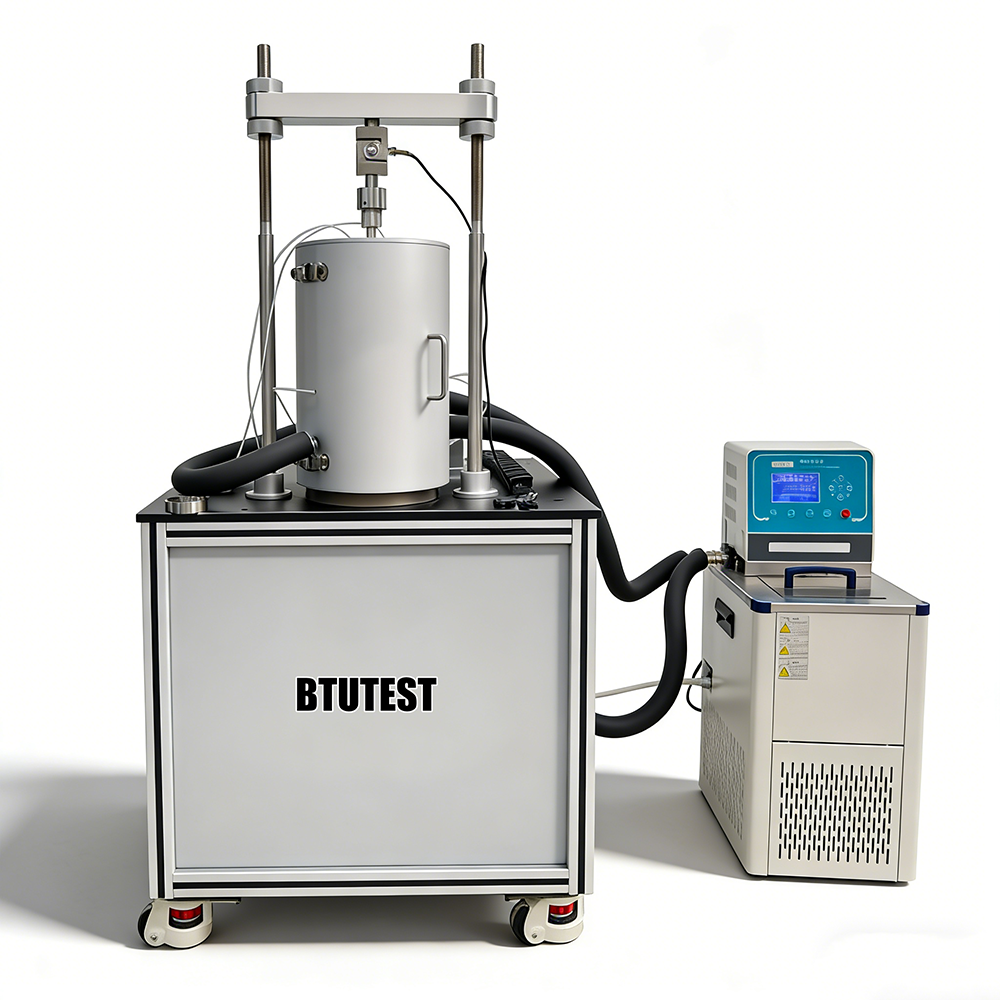

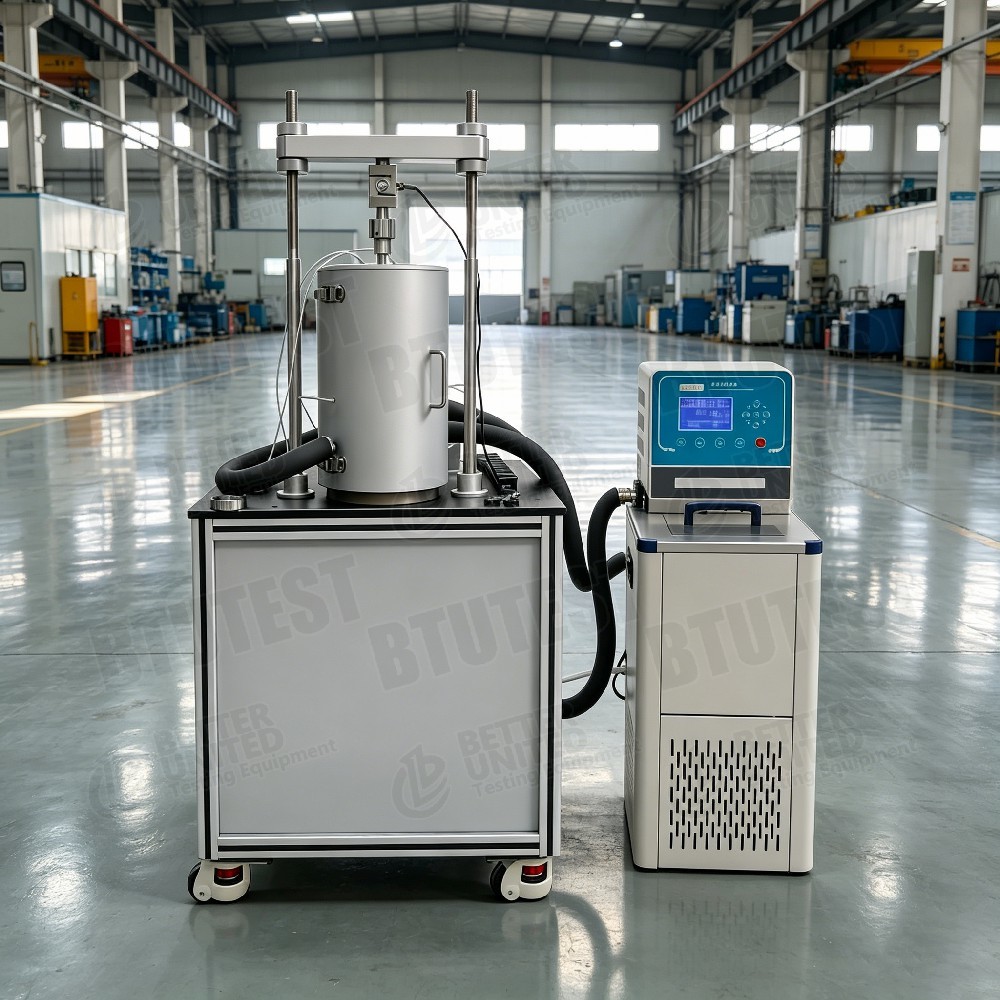

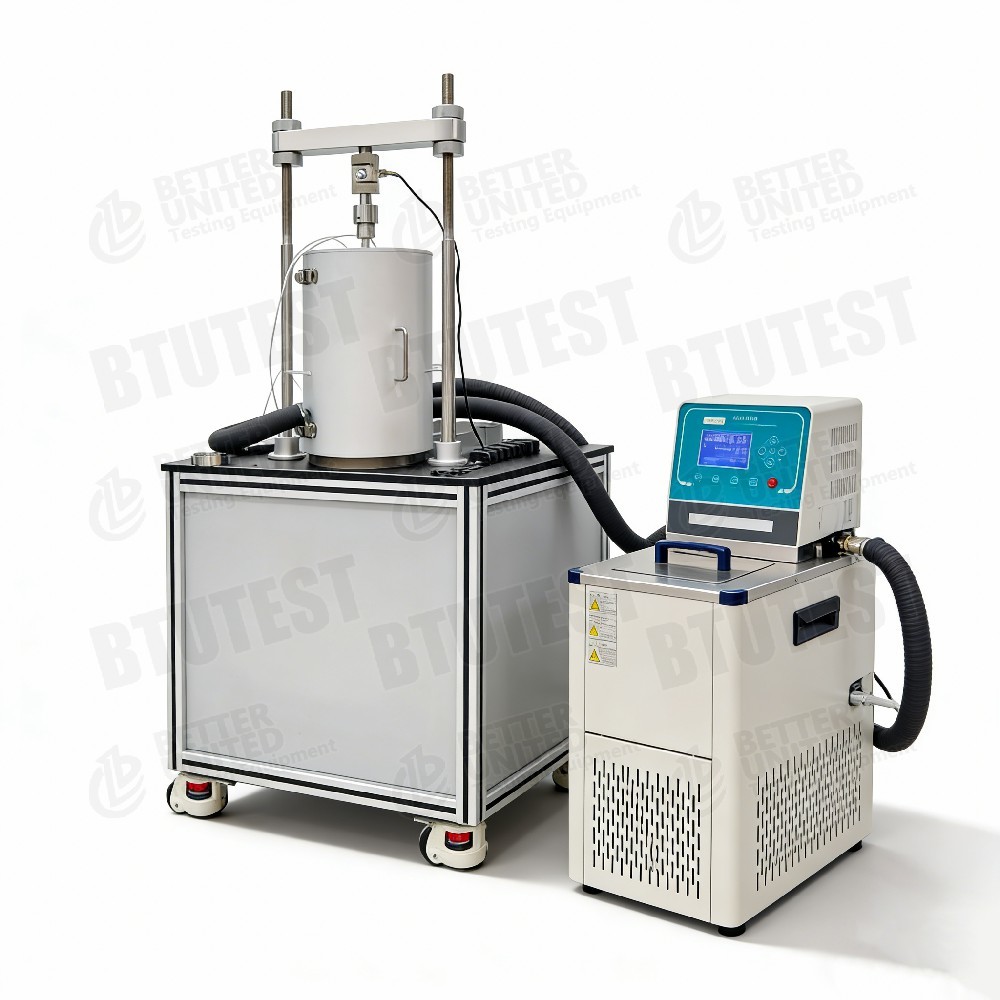

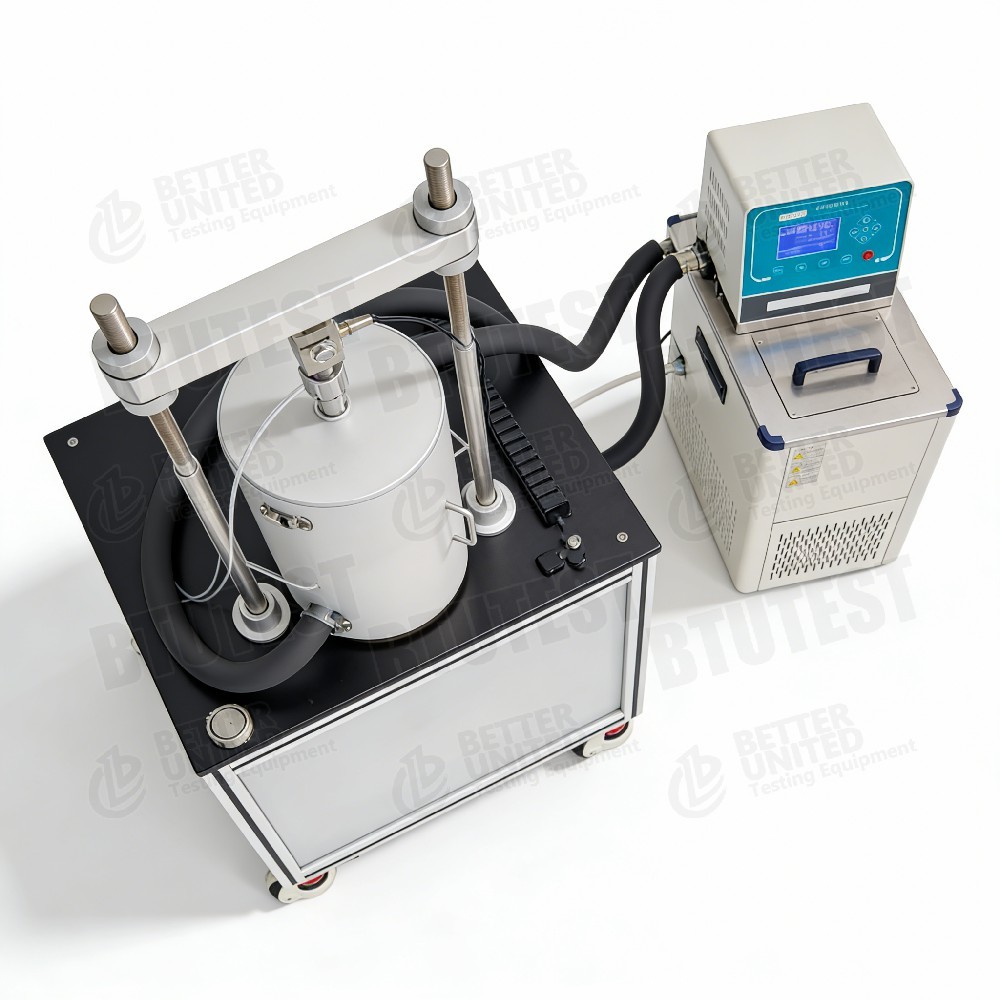

全自動不飽和土壌固化装置
モデル BTU-1U / 1UM
記述

この装置は,BTU-1UとBTU-1UMモデルで,完全に自動的な不飽和土壌固化装置です.制御されたマトリックス吸入で不飽和土壌の1次元固化試験に使用される圧縮特性,固化系数,固化前圧,および他のパラメータを決定することができます.孔隙の空気圧を適用し,孔隙の水圧 (通常はゼロ) を維持して吸いを制御する主要な特徴:

試料のサイズ: Ø61.8×H20 mm (他のサイズはオプション)
軸圧: 1U 0−800 kPa 自動負荷; 1UM 0−3200 kPa 自動負荷
正常変位: 12.7mm,解像度 0.01mm
負荷電池: 1U ± 0−2.4 kN (0−800 kPaに対応する); 1UM ± 0−10 kN (0−3200 kPa),精度 ±0.1% FS
孔水圧: 0−0.1 MPa,精度0.1 kPa,解像度0.1 kPa
音量変化測定: 0−100 mL,精度 ±0.01 mL,解像度 0.001 mL
孔隙の空気圧: 0−0.9 MPa,精度 ±0.1% FS,解像度 1 kPa
セラミックディスク:高気圧1.5MPa (米国から輸入)
制御方法: 20 キーのメムランキーボード + 240×128 LCD
データ取得:データロガーとWindowsソフトウェアを含む
洗浄モジュール:自動散発式空気の洗浄装置を装備し,オプションの温度制御システム (5-40 °C)

試験基準 (国際)

ASTM D2435 (土壌の1次元固化)
ASTM D4186 ((ストレンド固化率の恒定性 CRS)
ASTM D4546 (負荷/卸荷/再負荷の統合)
ASTM D6836 ((不飽和土壌試験方法,軸変換を含む)
ISO 17892‐5 (統合試験)
BS 1377‐6 (統合試験)

この装置は,負荷,流位測定,吸吸制御等に関するこれらの規格の要件を満たし,特に不飽和土壌に適しています.

仕様

パラメータ

BTU-1U

BTU-1UM

楽器名

全自動不飽和土壌固化装置

全自動不飽和土壌固化装置 (高圧)

標本の大きさ

Ø61.8 × H20 mm (他のサイズはオプション)

軸性ストレスは

マイクロコンピュータ制御の自動ロード 0−800 kPa ステップレス

マイクロコンピュータ制御の自動加載 0-3200kPa ステップレス

正常移動

12.7mm,解像度0.01mm

負荷セル

0−2.4 kN 精度 ±0.1% FS

0−10 kN,精度 ±0.1% FS

孔水圧

0−0.1 MPa,精度0.1 kPa,解像度0.1 kPa

音量変化の測定

0−100 mL,精度 ±0.01 mL,解像度 0.001 mL

孔隙の空気圧

0−0.9 MPa,精度 ±0.1% FS,解像度 1 kPa

セラミックディスク

1.5 MPa高空気入口 (米国から輸入)

制御方法

20キーのメムランキーボード + 240×128 LCD

データ収集

データ ロガー + Windows の取得/処理 ソフトウェア

洗浄モジュール

自動分散式空気洗浄装置

選択可能

温度制御システム (5-40 °C)

詳細

不飽和土壌の軸変換は,毛孔水圧をゼロ (または制御) に保ちながら毛孔空気圧 (ua) を適用し,マトリックス吸入 s = ua u_w を与えます.陶磁盤は1.5 MPa の空気入り値0〜1500 kPa の吸気制御を可能にします.
2つのストレス範囲

1U:最大800kPa,浅い不飽和土壌や低ストレス試験に適しています.
1UM:最大3200kPa,深層不飽和土壌や高ストレス条件に適しています.

高精度体積測定 容量変化解像度0.001mL,排水/吸収体積変化を正確に監視する.
自動分散式空気洗浄装置 陶磁盤の下に蓄積する空気泡を定期的に洗浄し,詰まりを防止し,安定した吸気制御を保証する.また,排水調整のために拡散空気の体積を測定.
孔隙水圧センサー 範囲0.1MPa,精度0.1kPa,不飽和土壌の低水圧に適しています.
不飽和土壌固化に対する温度効果の研究のためのオプション温度制御 5-40 °Cシステム
ソフトウェア機能 完全自動固化テスト (ステップロード,CRS,CRL,クリープなど) ストレスのリアルタイム表示,移動,体積変化,孔圧曲線統合パラメータの自動計算 (Cv)Cc,Pcなど).

適用する

不飽和土壌固化特性 圧縮指数,固化係数,および異なる吸入下で固化前圧を決定する.
膨張型および折りたたみやすい土壌 圧縮性に対する水含量 (吸入) の変化の影響を研究する.
埋立地の覆い 飽和していない土壌の圧縮と長期的埋立を評価する.
核廃棄物貯蔵庫 吸入中のバッファ材料 (例えばベントナイト) の固化行動
深層不飽和土壌"UMモデルは,深層土壌層に適した3.2 MPaまでの通常のストレスをシミュレートすることができます.
温度・吸気・固化結合 任意の温度制御により,不飽和土壌固化に対する温度効果を研究する.

利点

特殊な不飽和設計 高い空気入りのセラミックディスク (1.5 MPa) の軸変換により安定した吸気制御が可能です.
2つのストレストレンジ 800kPaと3200kPaのオプションで,浅いから深い不飽和土壌をカバーします.
高度測定精度 容量の変化0.001ml,孔穴水圧0.1kPa,移動0.01mm 研究要件を満たす.
自動分散式空気洗浄 長期にわたる吸入制御の精度を保証し,手動的な介入を減らす.
完全自動ソフトウェア ステップロード,CRS,CRL,クリープなど;自動パラメータ計算をサポートする.
温度効果試験では,任意の温度制御 5~40 °C
センサーの高精度 負荷,毛孔水圧,毛孔空気の圧はすべて ±0.1% FS.
操作が簡単で,LCD+キーボードとWindowsソフトウェアが併用されています.

何 を 選ぶ か

試験要件に基づいてモデルを選択する.

要求事項

推奨モデル

理由

通常の不飽和土壌固化 (通常のストレス ≤800 kPa)

BTU-1U

低コストで,ほとんど浅い不飽和土壌試験に適しています

深い不飽和土壌や高ストレス状態 (通常のストレス>800 kPa,最大3200 kPa)

BTU-1UM

高ストレスの範囲,10kNの負荷セル

高吸気制御が必要 (>500 kPa,最大1.5 MPa)

両モデル (1.5 MPa セラミックディスク)

十分に高い

長期吸気制御が必要である (例えば,スリップ,排水均衡)

両方 (自動洗浄装置)

長期的安定を保証する

温度効果の研究

任意の温度調節 (5-40 °C) のいずれかのモデル

追加命令が必要です

飽和土壌固化のみ (不飽和土壌は不要)

従来のコンリジノメーター (低コスト) を選択する

飽和していない特徴はコストを増加させる

限られた予算と低い吸着要求 (<500 kPa)

500 kPa のセラミックディスク (BTU‐2U シリーズ) を搭載したモデルを考慮する

低コスト

プロセスの流れ

例:不飽和土壌のCRS固化試験 (制御された吸着,恒常的なストレッチ率) BTU-1Uまたは1UMを用いて

陶磁盤の調製

1.5 MPa のセラミックディスクを空気を消した水に浸し,真空を飽和させ (空気泡を取り除く).
凝固セルベースにセラミックディスクを設置し 密封を保証します

試料の準備

乱されない不飽和土壌を切るか, Ø61.8×20 mm の切断環を用いて再型された試料を準備する.
初期水分量と密度を測定する.

標本設置

試料を陶磁盤に置き,後には孔状の石と積載板を設置する.
固化セルを積載枠に配置し,移動センサーを設置する.
孔隙の空気圧線 (試料の上部) と孔隙の水圧センサー (陶器ディスクの下部) を接続する.
音量変化測定システムを (排水線に) 接続する.

吸い込み

目標孔隙空気圧 (例えば200 kPa) を孔隙空気圧調節器で適用する.
排水線は大気に開けられるので,マトリックス吸入 s = ua = 200 kPa.
自動分散空気の洗浄装置を起動し,排水が安定するまで音量変化を記録する (吸入均衡).

CRS 統合試験

ソフトウェアで,CRS 統合モジュールを選択します.
恒常なストレッチ速度 (例えば0.01 mm/min) を設定する.
最大軸圧 (例えば20%) や最大軸力 (モデルの容量に応じて) を設定する.
試験開始: 負荷ピストンは,連続的な負荷を施し,一定の速度で下に向かって動きます.
ソフトウェアは軸力 軸移動 音量変化 孔隙圧 時間をリアルタイムで記録します
ストレス・ストレスの曲線とポースの圧力・ストレスの曲線をグラフ化します

停止状態

設定されたストレージや最大負荷に達すると自動的に停止します.

解体と清掃

荷下し,孔隙の空気圧を放出し,試料を取り出し,重量化し,最終水分量を測定するために乾燥させる.
凝固セル,セラミックディスク,センサーを掃除し,流水装置を駆動して線を掃除する.

データ処理

CRS理論に基づいて,ソフトウェアは,固化係数 (Cv),圧縮指数 (Cc),固化前圧力 (Pc),透気系数 (k) を計算します (間接的に).
グラフ e-log p曲線,Cv-σ′曲線など
テストレポートを生成します

段階式負荷統合:負荷順序を設定する (例: 25, 50, 100, 200, 400, 800 kPa);各負荷段階で,時間の経過とともに移動と容量の変化を記録する;ソフトウェアはCv,av等を計算する.
クリープ固化について: 2次固化係数Cαを分析するために,一定の負荷を適用し,長期間にわたる移動と容量の変化を記録する.

概要:BTU-1U/1UMは,吸気制御のために軸転移を使用した完全自動不飽和土壌固化装置で,1.5 MPa の高気入りのセラミックディスクと自動散発式空気洗浄装置1Uモデルは最大軸圧が800kPaで,1UMは3200kPaに達する.ボリューム変化解像度は0.001mL,毛孔水圧精度は0.1kPaである.彼らはステップロード,CRSをサポートする.,CRL,クリープ,オプション温度制御 (5-40 °C). 不飽和土壌の圧縮特性,固化パラメータ,温度効果の研究に適しています.選択は,必要な最大正常ストレスをベースにする必要があります.浅い不飽和土壌では1U,深層または高ストレス条件では1UMを選択します.
