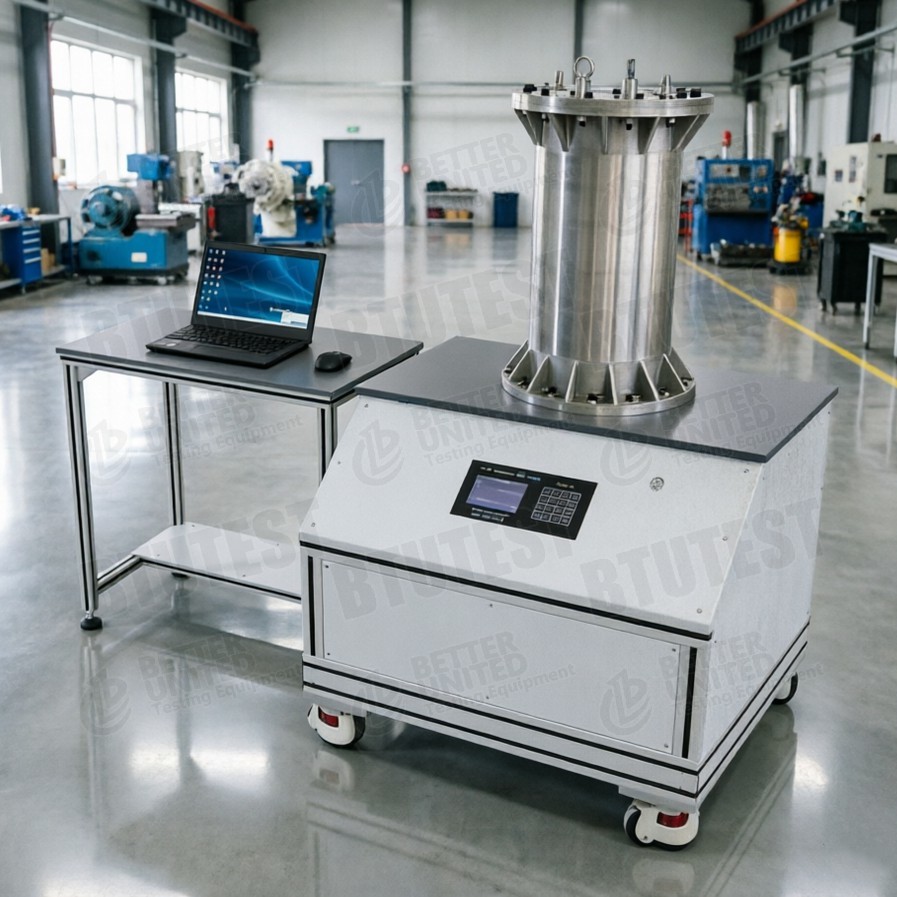

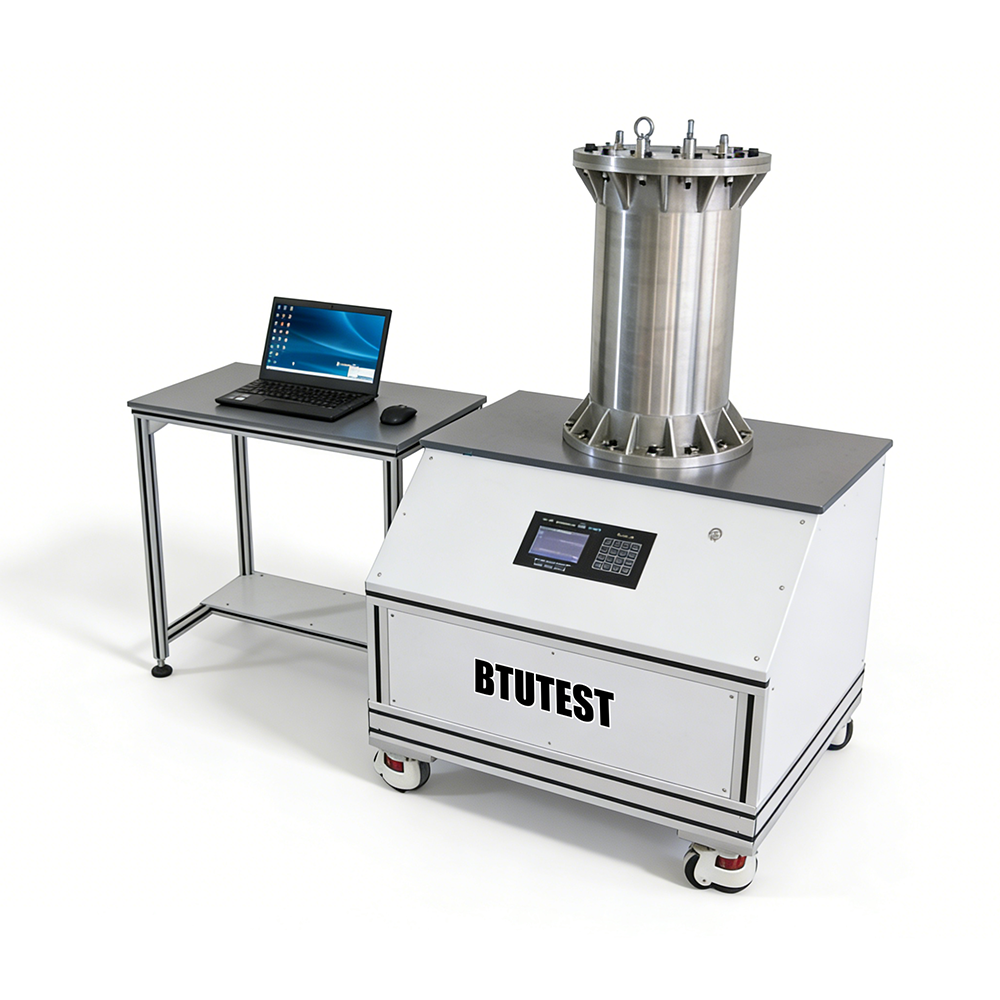

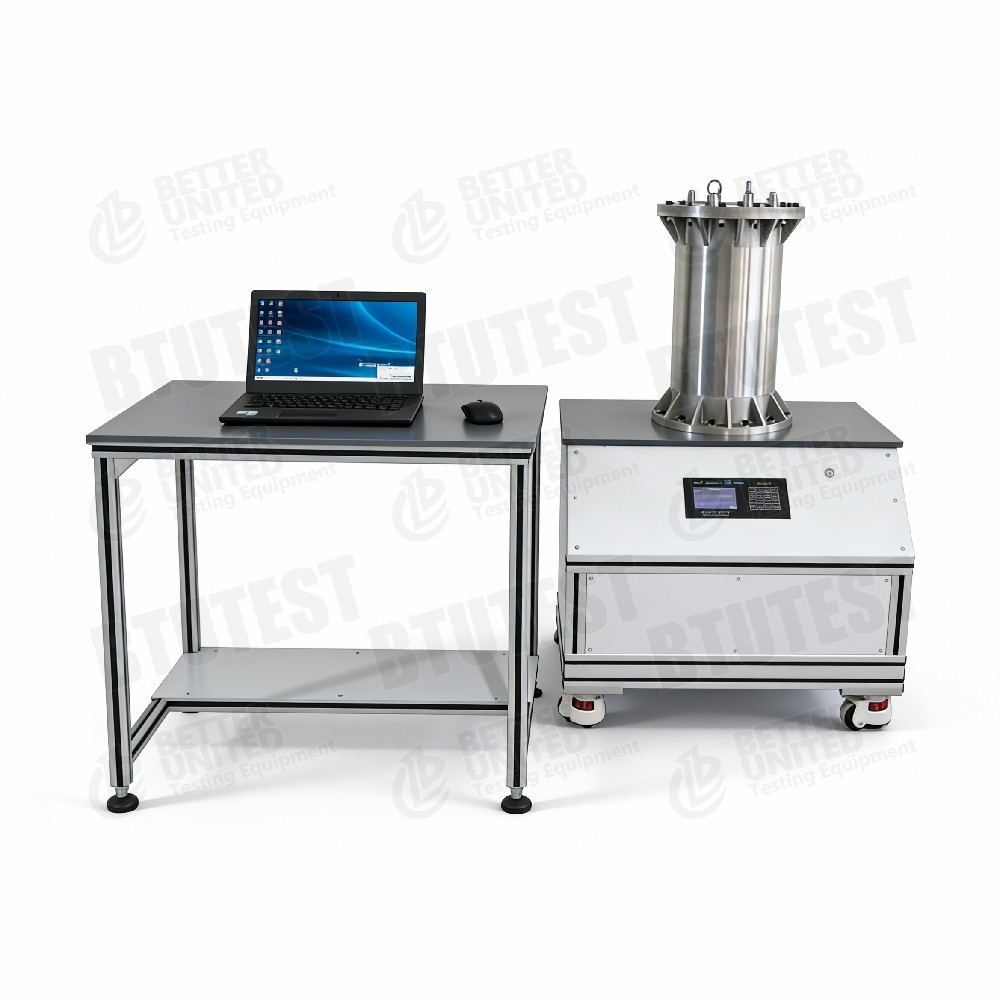

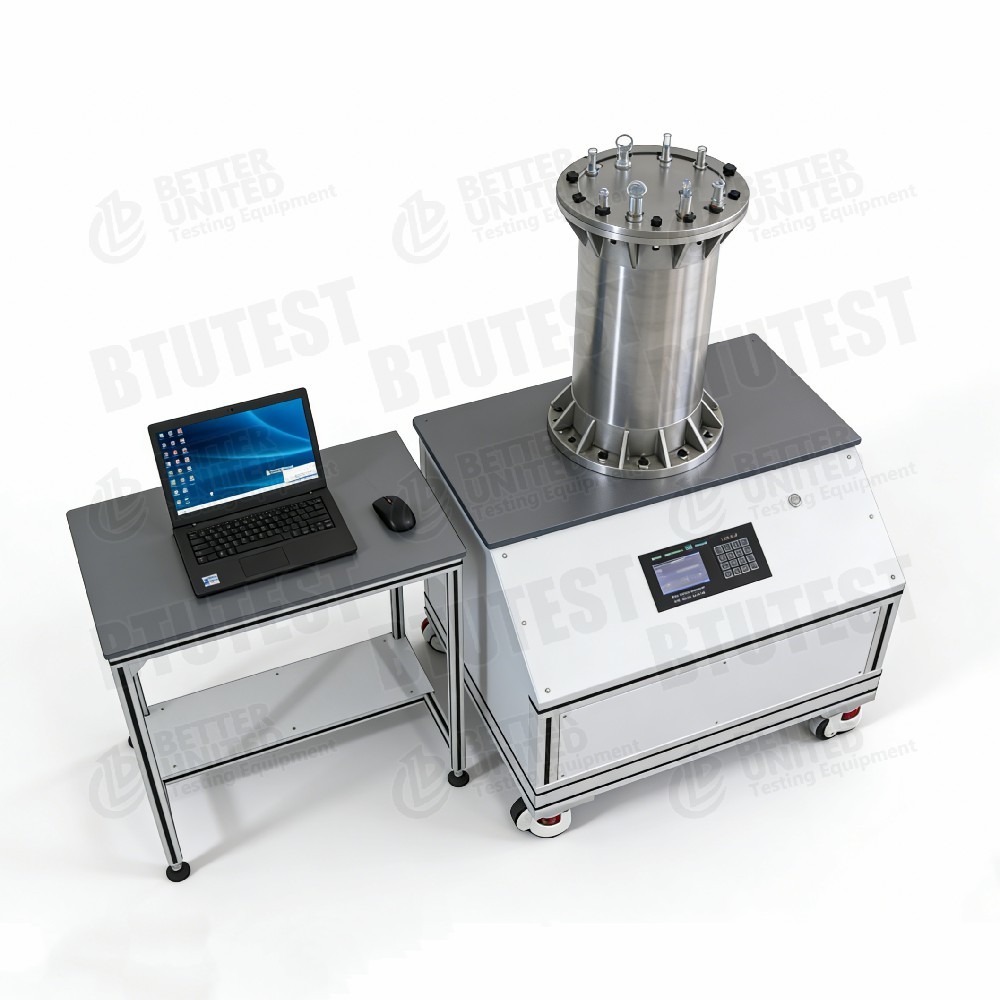

多機能試料作成・試験システム (多機能固化装置) モデルBTU-CSA-3

記述

この装置は多機能試料の準備と試験システム (多機能固化装置)モデルBTU-CSA-3主に均質な土壌サンプルを準備し,様々な固化試験を実行するために使用されます. システムは,ストレスおよび変形条件の高精度制御を提供します.高度な自動化試験プロセスの全体は,サンプル表面状態,内部ストレス・ストレス状態のリアルタイム取得と分析により,サーボ制御によるコンピュータ制御が可能です.内孔水圧の分布主な機能:

• 均質な土壌サンプルの準備
• ステップ・ロード・コンソリデーション試験
• 恒常ストレッチ率 (CRS) の固化試験
• 固定負荷率 (CRL) 統合試験
• 多重位置での毛孔水圧のリアルタイム測定

試験基準 (国際)

• ASTM D2435(土壌の1次元固化)
• ASTM D4186(ストレスの固化率の定数 CRS)
• ASTM D4546(負荷/卸荷/再負荷の統合)
• ISO 17892‐5(統合試験)
• BS 1377-6(統合試験)
• ASTM D698(試料の調製に関する圧縮試験)

設備は,負荷制御,移動測定,孔圧監視等に関するこれらの規格の要件を満たすことができる.

仕様

詳細

• 多機能統合均質な試料を準備できる (例えば,圧縮または固化鋳造による) ほか,様々な固化試験 (ステップロード,CRS,CRL) を行うことができる.
• 標本の大きさは大きいプレッシャーセル Ø300 mm × 600 mm 高さ,粗粒土や大きな標本に適し,スケール効果を軽減します.
• 高精度サーボ制御負荷,位移,速度はセルボで制御され,精度は ±0.1% FSです.
• 多位孔圧測定孔圧センサーは,孔内の水圧分布をモニタリングするために,圧力セルに異なる高さで設置できます.飽和土壌や不飽和土壌における効果的なストレス分析に有用である.
• 広いロード速度範囲0.00001 9 mm/min,スリープ,緩やかな固化,急速なロードをカバーします.
• 長いストローク600 mm,大きな変形固化または圧縮試験を可能にします.
• 貯水タンク流出水を集める容量は20Lで,容量の変化の測定を容易にする.
• 柔軟な制御電気磁気スイッチ,ソフトウェア,またはLCDパネルで操作することができ,異なるユーザーに適しています.
• 耐久性のある材料耐腐蝕性があり,長期使用に適しています.

適用する

• 均質な試料の調製単一で繰り返し可能なサンプルを,次の三軸,直接切断,透気性等試験に提供する.
• 大規模な統合試験粗粒土壌,岩石埋立物,軟岩などの固化特性を決定する.
• CRS/CRLの迅速な統合統合パラメータを迅速に取得し,時間を節約します
• 孔圧分布の研究固化理論を検証する,異なる排水境界条件下で内部孔圧の進化を研究する.
• 長期的 変異変形と孔圧の変化を定着負荷下で測定し,二次固化行動を分析する.
• 環境地質技術汚染された土壌,広範囲の土壌などにおける固化行動を研究する.

利点

• 高精度制御精度 ±0.1% FS,研究要件を満たす
• 大きさと長引Ø300×600mmの試料,600mmのストローク,大きな変形や大きな粒子材料に適しています.
• 多機能試料の準備 + ステップロード + CRS + CRL + 多ポジションの孔圧測定
• 全自動サーボ制御コンピュータ制御,リアルタイムデータ収集,パラメータの自動計算
• 多位孔圧標準的な単一センサー測定とは異なり,空間性毛孔圧分布の調査を可能にします.
• 大容量の水収集タンク大型の標本から排水採集に適した 20L
• 柔軟な操作パネルキーボード + LCD + ソフトウェア,複数の制御オプション
• 堅固な構造積載枠,高硬さ,低振動

何 を 選ぶ か

この装置を選択するか,試験要件に基づいて他のモデルと比較してください.

プロセスの流れ

例として:均質な試料の調製 + CRS 固化試験 (多位置孔圧測定)

• 試料の準備
  • 目標水含有量に準拠して土を混ぜ,圧電池 (Ø300×600 mm) に層に分けて置く.
  • セルボロードシステムを用いて各層を圧縮し,乾燥密度を標的にして均質な標本を作ります.
  • 調理中に,孔隙圧感センサーを異なる高さ (例えば,試料の高さの1/4,1/2,3/4に) に埋め込む.

• 設置と密封
  • オーバーキャップを設置し 負荷ピストン,移動センサー,多チャネル孔隙圧力センサーを接続します
  • 排水線を水収集タンク (20L) に接続する.
  • 飽和が必要であれば,真空飽和または逆圧飽和を行う.

• テストパラメータを設定する
  • ソフトウェアで,CRS 統合モジュールを選択します.
  • 恒常なストレッチ速度 (例えば0.01 mm/min) を設定する.
  • 最大軸圧 (例えば20%) や最大軸負荷 (30 kN) を設定する.
  • データ取得間隔を設定する (例えば,1秒).

• テストを開始
  • サーボロードシステムはピストンを恒定速度で押し下ろします
  • ソフトウェアは軸負荷,軸移動,多重位置の孔圧,そして時間をリアルタイムで記録します
  • 各センサーのストレス・デスタンス曲線とポーズ圧力・デスタンス曲線をグラフ化する.

• 停止状態
  • 設定されたストレージや最大負荷に達すると自動的に停止します.

• 解体と清掃
  • 試料を卸し,取り出して,最終水分を測定する.
  • 圧力セル,孔隙圧力センサー,線路,水収集タンクを掃除する.

• データ処理
  • CRS理論に基づいて,ソフトウェアは整合の総係数Cv (平均または底孔圧を用いて) を計算します.
  • 孔圧の分散パターンを分析するために,異なる高さの孔圧応答を比較する.
  • 圧縮指数 Cc,固化前圧 Pc などを計算する.
  • データをエクスポートしてテストレポートを作成します

ステップ・ロード・コンソリデーション: 負荷順序を設定する (例えば50,100,200,400,800 kPa);各負荷段階において,時間の経過とともに移動と孔圧を記録する.
試料の調製のためのみ: コンパクト化プログラムを使用して,コンパクト化テストを行わずに層をコンパクト化します.

概要:BTU-CSA-3は,多機能の試料の準備と試験システム (多機能の固化装置) で,均質な試料の準備と様々な固化試験を統合しています.標本サイズは大きい (Ø300×600 mm),軸負荷は30 kNまで,ストロークは600 mm,ステップ負荷,CRS,CRL,およびリアルタイムの多位置孔圧測定をサポートする.制御精度は ±0.1% FS,完全自動セルボ閉ループ制御.粗粒土,岩石埋蔵,大型標本の固化特性を研究するのに適しています.均質な標本を作る選択は,必要な負荷容量,サンプルサイズ,および多位置孔圧測定の必要性を考慮する必要があります.より小さなコンリジノメーターはコスト効率が良いかもしれません.
