大型粗粒土用三軸装置

製品の説明

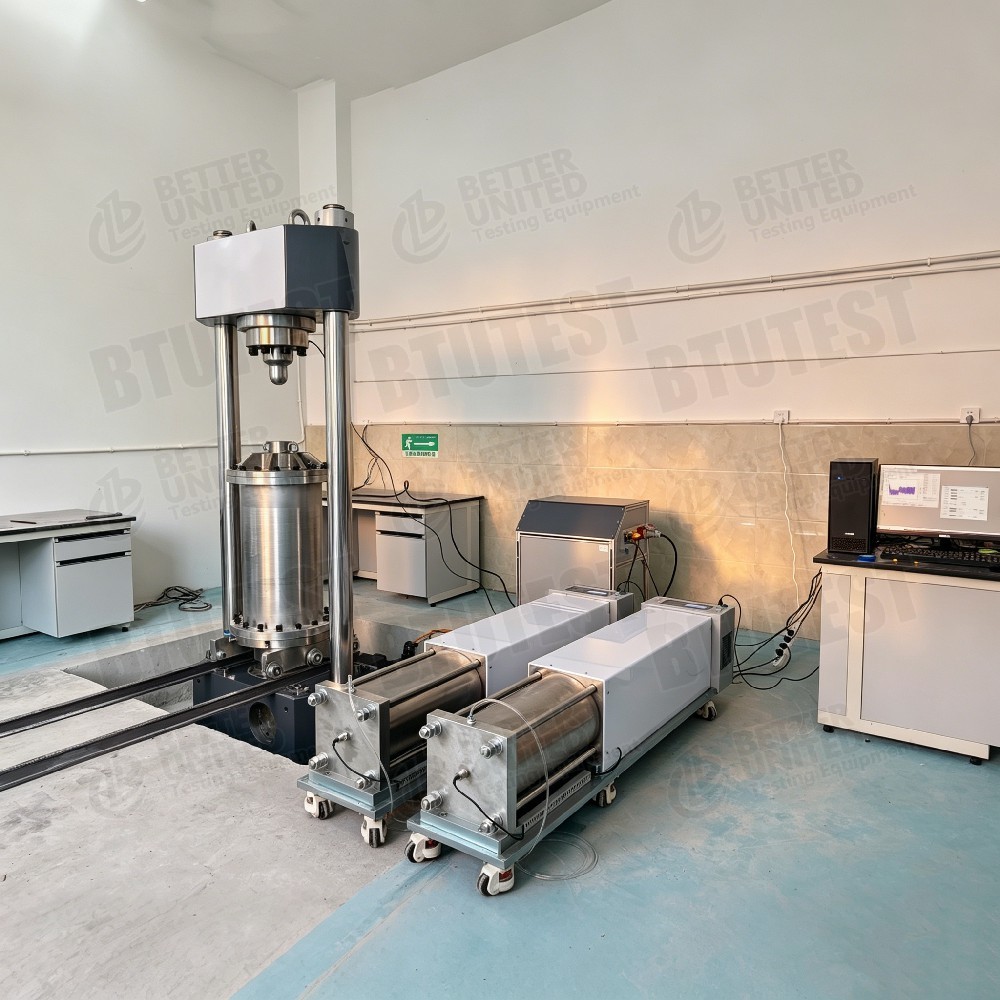

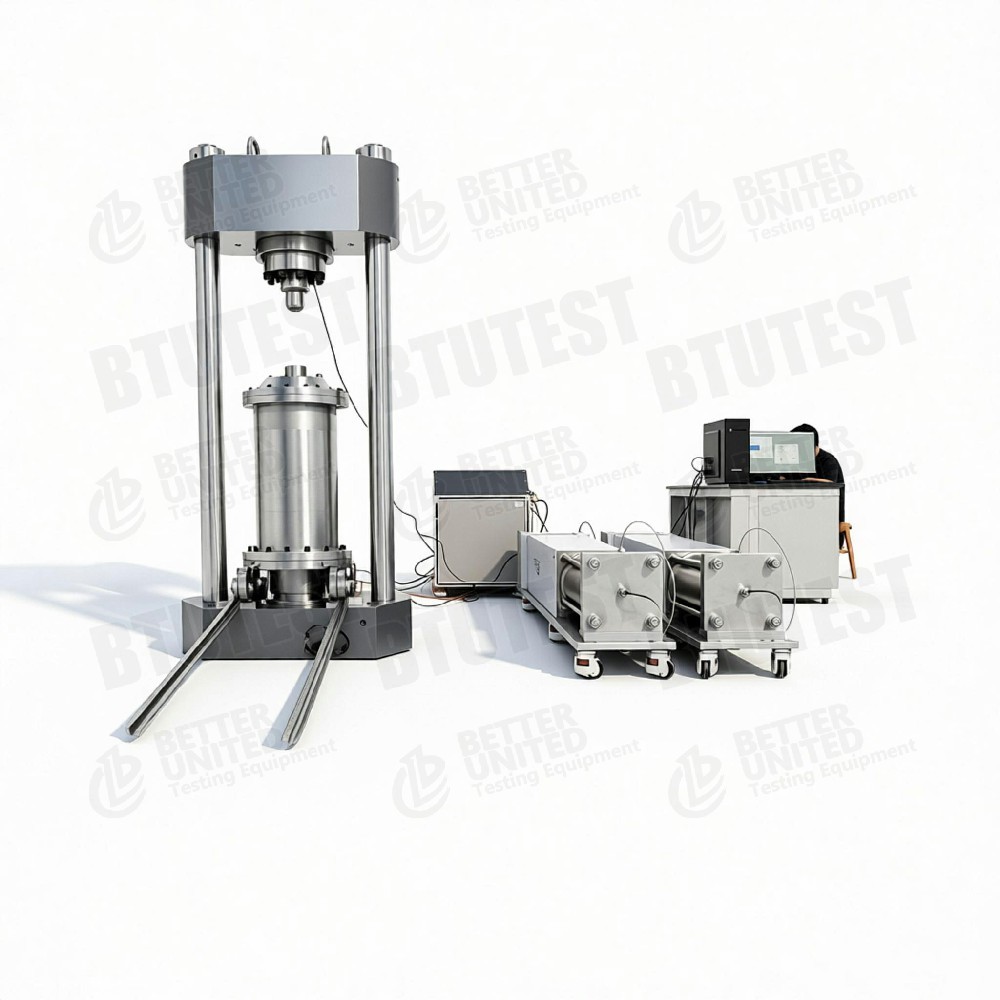

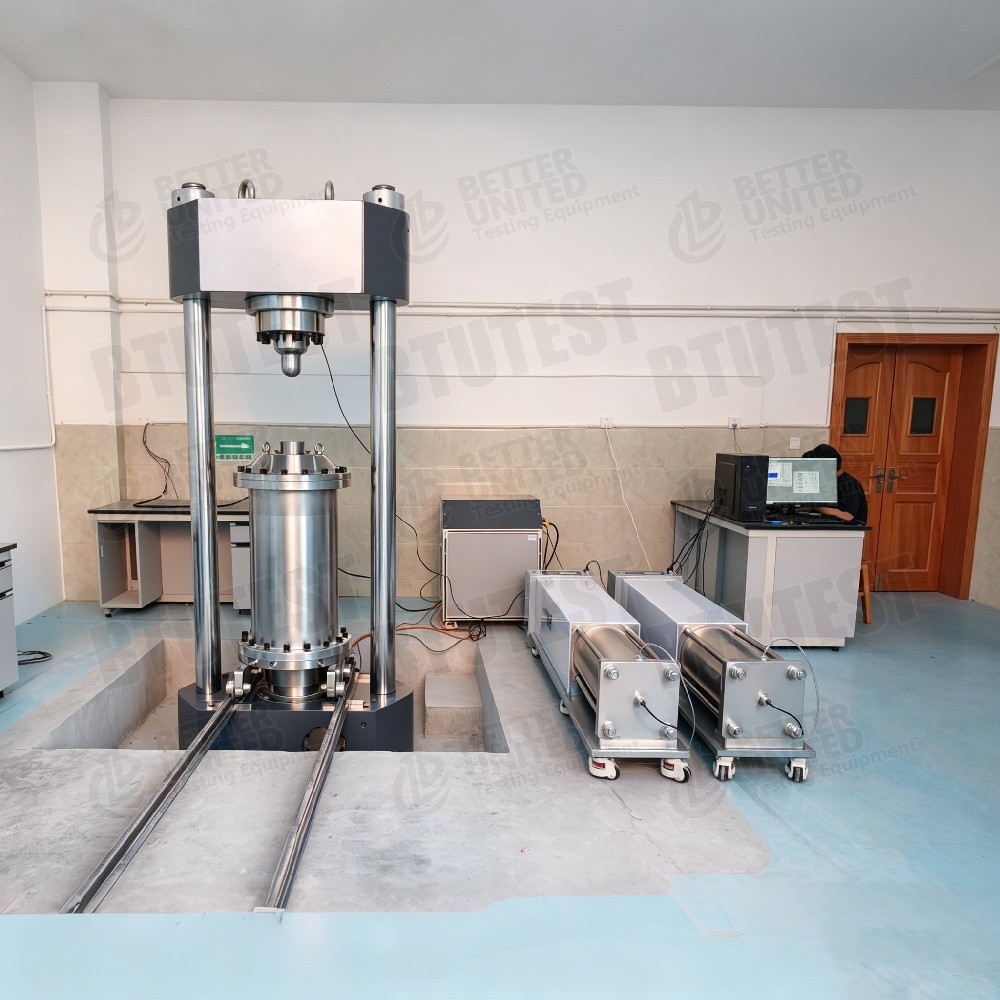

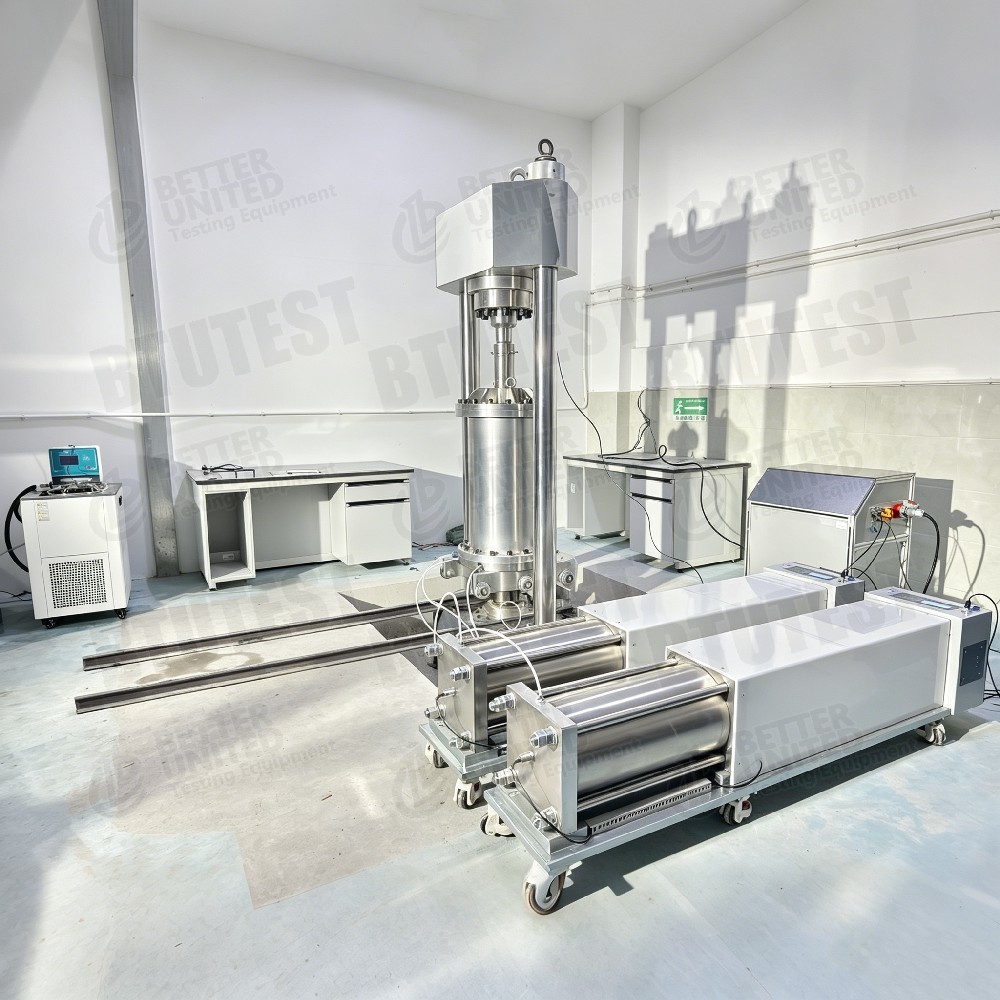

大規模な三軸装置 粗粒土のために

1記述

これは,砂石を含む粗粒の地質材料の静的および動的三軸試験のために特別に設計された,高性能でセルボ制御された大規模三軸試験システムです.岩石埋蔵場通常の地質技術機器は,大粒子の存在のために,これらの材料の試験要件を満たすことができません.
システムでは最大直径300mm 高さ600mm最大粒子の大きさに比べてサンプルサイズが十分であることを確保し,信頼性と代表的な工学パラメータが得られる.
サポートされる機能には,ストレスの制御とストレスの制御の三軸試験 (UU,CU,CD),ストレスの経路試験,高圧三軸浸透試験,K0統合,アニゾトロプ結合ユーザーによって定義された波形 (例えば,シナス,三角形,四角形,ランダム,および輸入地震波) との低周波周期的な負荷.
このシステムは専用のWindowsベースのテストソフトウェアを通じて完全に自動化され,制御,データ収集,リアルタイムフィードバックを実行します.軸負荷,コンフィニング圧力,バックプレッシャー選択可能モジュールは,三軸スリープテスト,センサー校正,軸転移技術を用いた不飽和土壌の試験.
装置は主要な国際基準を満たしていますASTM D7181,ASTM D4767,ASTM D3999,BS 1377およびISO 17892-8/9.

2試験基準

• ASTM D7181
• ASTM D4767
• ASTM D3999
• BS 1377
• ISO 17892-8/9

これらの試験方法は,粗粒土壌の静的三軸,動的三軸,排水/未排水試験方法を対象とする.

3仕様

パラメータ	典型的な値/範囲
標本の大きさ	直径300mm × 高さ600mm
負荷枠容量	1500 kN (電動サーボ) または 250 kN (水力駆動装置)
圧力室での作業圧	例えば,1 MPa (安全基準 > 2 × 作業圧力)
ダイナミック・ロード・周波数	10 Hzまで
波形サポート	シヌス,三角形,四角形,ランダム,ユーザー定義/地震波
音量変更の解像度	0.001 ml まで (飽和吸収のために)
電源	標準 220 V,外部空気圧縮機や水力電源パックがない (多くの構成)
任意の温度範囲	-30 °C ~ +80 °C
任意の高圧制限	100 MPa まで (深掘りや水化物研究用)

4詳細

• 負荷制御モード: 圧縮制御,ストレスの制御,低周波サイクルロード
• 統合型:K0統合,アニゾトロプ統合
• 先進テスト: 高圧三軸性浸透,ストレスの経路試験,真の三軸性 (任意の独立主力ストレスの制御)
• 不飽和土壌の試験: 軸転移技術 (ATT) 典型的な吸着範囲 0~100 kPa
• 自動化: 全自動化,データ取得,リアルタイムフィードバックのための専用ソフトウェア; 試料の取り扱いを容易にするためのオプションのモーター化された圧力室の持ち上げおよび滑りメカニズム
• センサー: 軸負荷,移動,毛孔水圧,収縮/逆圧,体積変化の高精度測定
• オプションアドオン:
  • 折りたたみの要素 (P波とS波,垂直と水平配置)
  • ローカル・ストレッチ測定 (ホール効果センサーまたはLVDT)
  • 温度制御モジュール (循環浴)
  • 液圧負荷枠オプション (高周波10 Hz動的試験,例えば鉄道弾筋および地震シミュレーション)

5適用する

• 粗粒土の工学特性に関する研究 (砂石,岩石埋蔵,鉄道弾筋,ダム建設材料)
• 高土岩埋蔵ダム,サブグレード,基礎,復旧プロジェクトにおける静的および動的パラメータの決定
• ストレス経路シミュレーション,透透性の特徴付け,液化可能性評価
• 不飽和土壌の振る舞い
• 冷凍土,水分,深層地質工学 (高圧オプション)
• 地震波の負荷下での大きな変形反応

6利点

• 標本の大きさは大きい: 300 mm × 600 mm は,代表的な粒子/サンプルサイズ比を保証します.
• 高い硬さと高い負荷能力: 密集した,強固な粗粒土壌の試験のために最大1500kN.
• 汎用的な負荷: 静的,動的,ストレスの経路,K0,アニゾトロプ的固化などに対応します.
• 高精度測定: 密度測定を正確にするために,ボリューム変化の解像度は0.001mlまで低下します.
• 高度な自動化ソフトウェアで制御された操作は 人間のエラーを最小限に抑えます
• 独立操作: ほとんどのコンフィギュレーションでは外部圧縮機や水力装置を必要としません. 220Vで静かに動作します.
• 拡張性が高い: 任意の真三軸,温度制御,ベンダー要素,不飽和土壌,高圧モジュールなど
• 主要な国際基準に準拠する世界的に認められる結果です

7パラメータ

8選べるもの (設定ガイド)

• 基本構成: 標準負荷枠 (例えば,250 kNまたは1500 kN), 300 mm の圧力室 慣例的な静的三軸試験 (CU,CD) と粗粒土の透気性試験に適しています.
• ダイナミックテストが必要: シヌス,地震波等を支える液圧負荷フレーム (10 Hz) を選択します.
• 不飽和土壌の試験: 軸転移吸気制御モジュールを追加する.
• 要求される小ストレージモジュール:ベンダーエレメント (P/S波) とホール効果のローカルストレインセンサーを追加します.
• 複雑なストレス経路: 真の三軸オプション (独立 σ1, σ2, σ3制御) を選択する.
• 環境シミュレーション: 温度制御モジュールを追加凍結または高温試験用
• 極度の高圧で閉じ込められる(例えば深層岩石や水分):高圧オプション (100 MPaまで) を選択する.

ユーザーは研究目標と予算に応じて上記のモジュールを組み合わせることができます.

9プロセスフロー

この文書は特定のフローチャートを提供していない.大規模な粗粒度三軸試験 (システムの能力から推論) の典型的なプロセスは以下のとおりである.

• 試料の準備: 直径300 mm × 高さ600 mm の粗粒土壌サンプルを準備する (例えば,層圧縮または振動によって).
• 標本設置: 試料を圧力室の底部に置き,孔状の石,フィルター紙,ゴム膜を組み立て,孔圧と反圧線を密封して接続します.
• 飽和度: 閉じ込めて逆圧力を施し,CO2の洗浄,空気を消した水の飽和,B値のチェック (≥0.95は許容される) を行う.
• 統合: 目標の制限圧力を適用する 異極,K0,または無極固体; 容量の変化を記録する.
• 積載段階:
  • 静的試験: ストレッチ制御またはストレッチ制御の負荷 (速度は調節可能) 障害または目標ストレッチまで
  • ダイナミックテスト: 波形,周波数,低周波周期的な負荷のサイクル数を設定する.
  • ストレス経路試験: 既定の経路に従って軸圧と制限圧を同時に制御する.
• データ収集: 試験中に軸負荷,移動,孔圧,閉じ込み圧,体積変化を自動的に記録する.
• 終了: 最終状態に達すると自動停止 (例えば,ストレッチ制限,サイクル数,または液化) 試料を卸し,分解する.
• データ処理と報告: ソフトウェアは自動的にストレス・ストレスの曲線,ポースの圧力とサイクル,効果的なストレスの経路などを描き,テストレポートを出力します.
