三軸装置

製品の説明

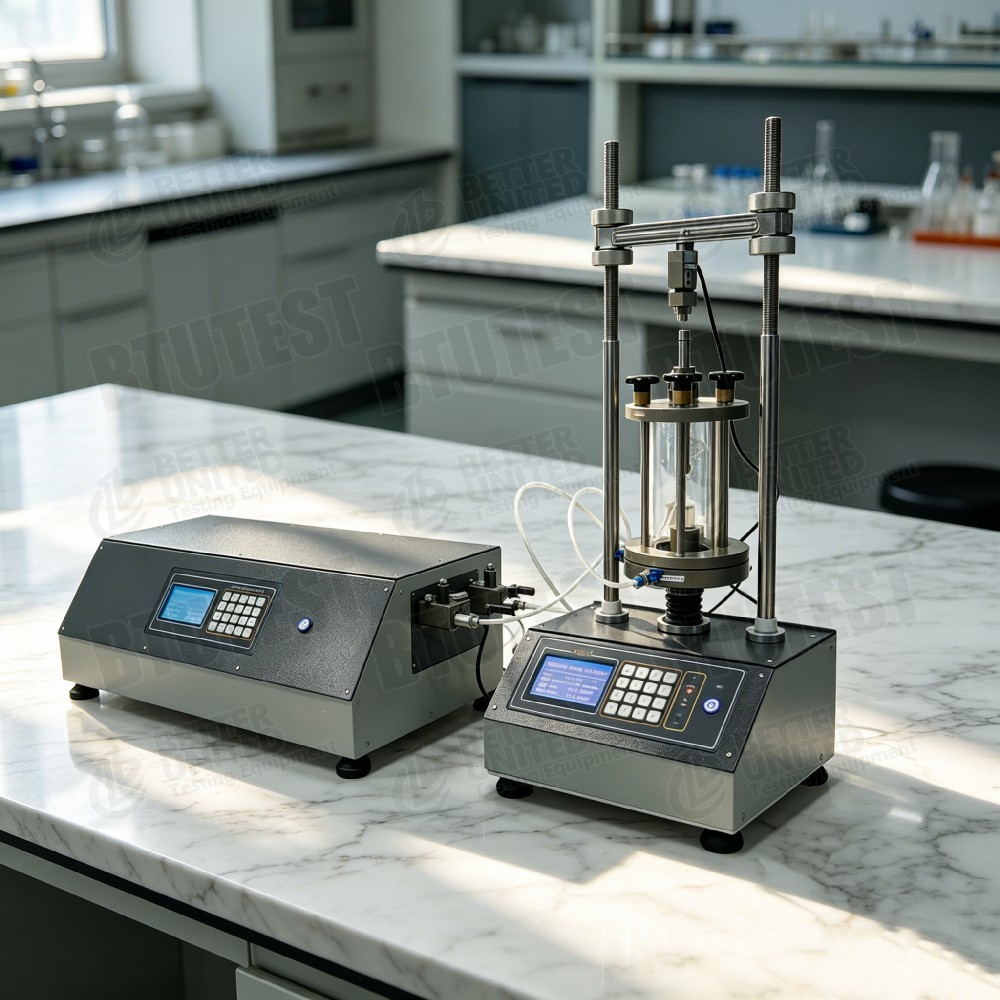

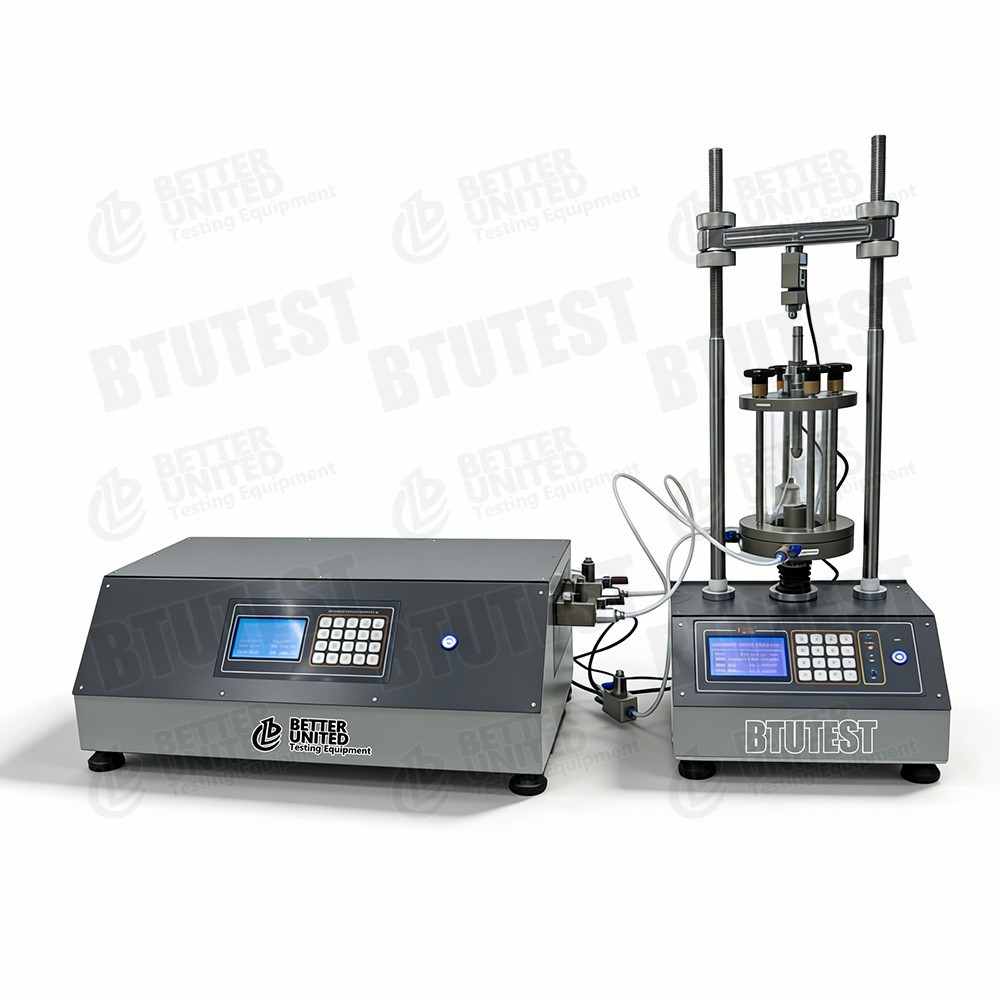

トライアキシアル装置

1記述

この装置は全自動三軸装置 (BTU-TTSシリーズ), TTS-1,3,6,10,20モデルをカバーする. 主に地工学試験における三軸圧縮試験に使用され,不統合未水 (UU),集約された未流水 (CU)システムには高精度ボリュームコントローラー (セル/バックプレッシャー) が搭載され,オプションのプロテストモジュール (k0統合,ストレスの経路,サブグレイド反応の係数完全自動制御とデータ収集を可能にします.

2試験基準

• ASTM D7181(集約ドレーニング三軸圧縮試験)
• ASTM D4767(凝縮された未排水三軸圧縮試験)
• ASTM D2850(不統合の未流水三軸圧縮試験)
• BS 1377(土壌検査に関するイギリス標準)
• SL 237-1999 年(土壌検査のための中国規格)

対応するモジュール (例えば,k0,弾性モジュール) がサポートできます.ASTMあるいはJGS基準について

3仕様 (パラメータ)

4詳細 (技術的な詳細)

• 張力機能: TTS-10は明示的に"最大張力100kN"と記載されており,このモデルは両方向の負荷 (圧縮&張力) をサポートしており,張力または周期的な負荷試験に適しています.
• 切断速度の幅が広い: TTS-3とTTS-6は,高速強度試験では最大切断速度が20mm/minで,最低0.00001mm/minは,スクリープ/リエオロジー試験に適しています.
• ボリュームコントローラ: 独立セルと逆圧制御装置,圧力は2 〜3 MPa,容量は60 〜100 ml,小型から中型の標本の飽和と圧縮に適しています.
• リッチなソフトウェアモジュール:標準 UU,CU,CDに加えて,オプションモジュールは,k0固化,ストレスの経路,静止状態の横面地圧の係数,下層反応の係数,切断モジュール,弾力モジュール (ダンカン・チャングモデル)など

5適用する

• 教育・研究研究室: 地質技術における常用三軸試験の指示
• 基礎・下級工学切断強度パラメータの決定 (c, φ)
• 掘削と斜面安定性分析: 異なる排水条件下での強度パラメータ
• 柔らかい土壌と特殊土壌の研究: 静止状態の横面地圧系数,下層反応系数,モジュール特性のためのオプションモジュール
• 地工学構成モデルパラメータの校正:例えば,ダンカン・チャングモデル E と B の値

6利点

• 全自動運転飽和から固化から刈り取りまで 完全自動制御と記録
• 張力機能 (TTS-10): 張力試験をサポートし,アプリケーション範囲を拡大
• 最大切断速度 (20 mm/min): 急速試験やストレスの制御下での負荷に適している.
• 豊富なオプションモジュール: 1 つの装置は,別々の機器を購入することなく,さまざまな高度な試験のために拡張することができます.
• 費用対効果: 教科書や生産試験ラボにおけるバッチ構成に適した,通常の三軸試験の基本要件をカバーする.

7選べるもの (選択ガイド)

8プロセスフロー

標準的な三軸試験手順とこの機器の機能に基づいて,典型的な試験作業流程は以下のとおりである.

• 試料の準備→ 大きさ (例えば, Ø70×140 mm) に基づいて土壌サンプルを準備する
• マウント & サチューレーション→ 標本をマウント,セル/バックプレッシャーコントローラを接続,バックプレッシャー飽和とBチェックを実行
• 統合 (オプション)→同性固化またはk0固化 (モジュールが装備されている場合)
• 刈り取り段階(試験種類に応じて選択する)
  • UU: 固めていない,流水のない切り削り
  • CU: 孔圧の測定で凝縮され,水抜き
  • CD密度変化の測定で排水された
  • ストレスの経路(オプションモジュール)
  • 弾性/切断モジュール試験(選択可能)
• データ収集→自動で軸力,移動,孔圧,体積変化,セル圧,逆圧を記録
• 後処理→ ソフトウェアはモール円,ストレス・ストレスの曲線,強度パラメータ (c, φ) を生成します
• 追加手順のオプションモジュール→例えば,相応の仕様に従って実行された,下層反応試験の係数,静止状態の横向き地圧試験の係数
