商品の詳細:
|
|
| 起源の場所: | 中国製 |
|---|---|
| ブランド名: | BTUTEST |
| 証明: | SGS, INTERTEK |
| モデル番号: | BTU-DDS-4 / BTU-DDS-4A / BTU-DDS-4Q |
|
お支払配送条件:
|
|
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 土の試験装置の標準的な輸出木箱 |
| 受渡し時間: | 支払い後6日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力: | 毎月100セット |
|
詳細情報 |
|||
| 名前: | 4ユニット直接剪断装置 | 保証: | 1年 |
|---|---|---|---|
| 試験片サイズ(mm): | Φ61.8×H20 | マックス シェア 移動: | 8mm |
| センサー: | ロードセル 4 個 | 制御方法: | 16 キー メンブレン キーパッド + 240×128 LCD |
製品の説明

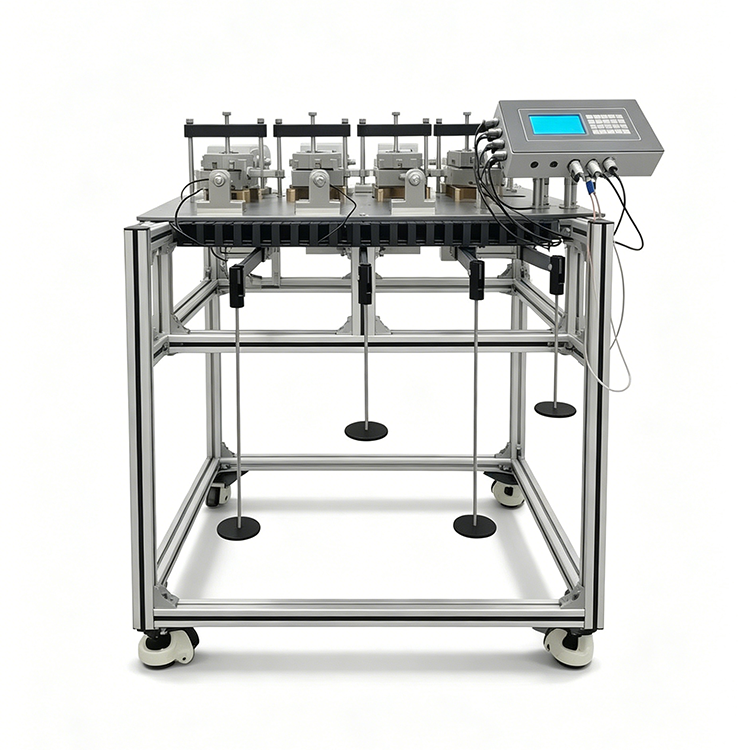

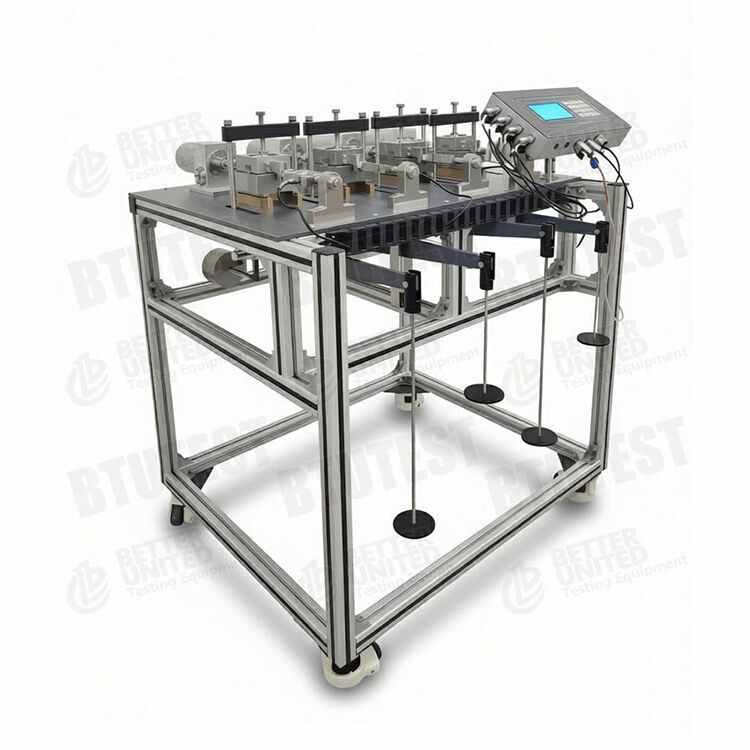

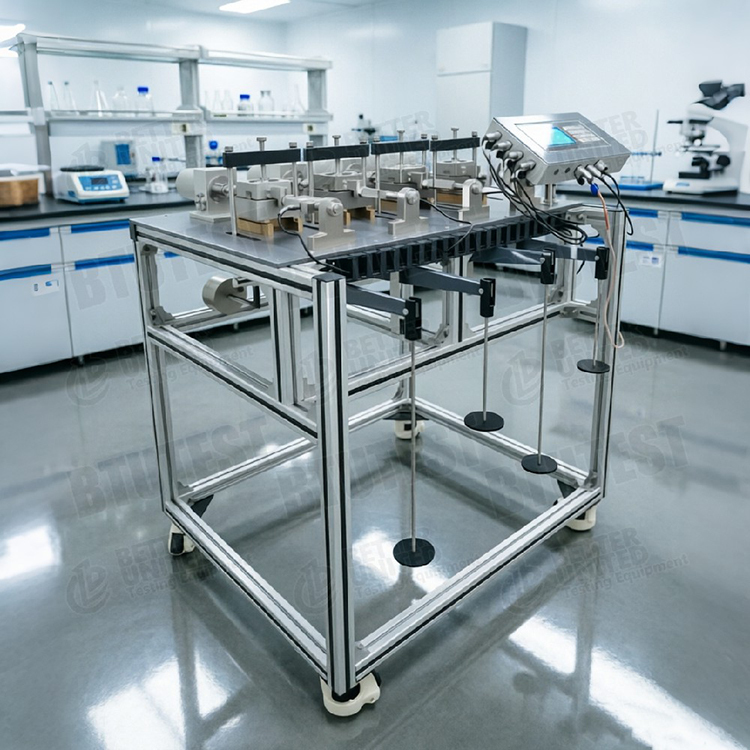

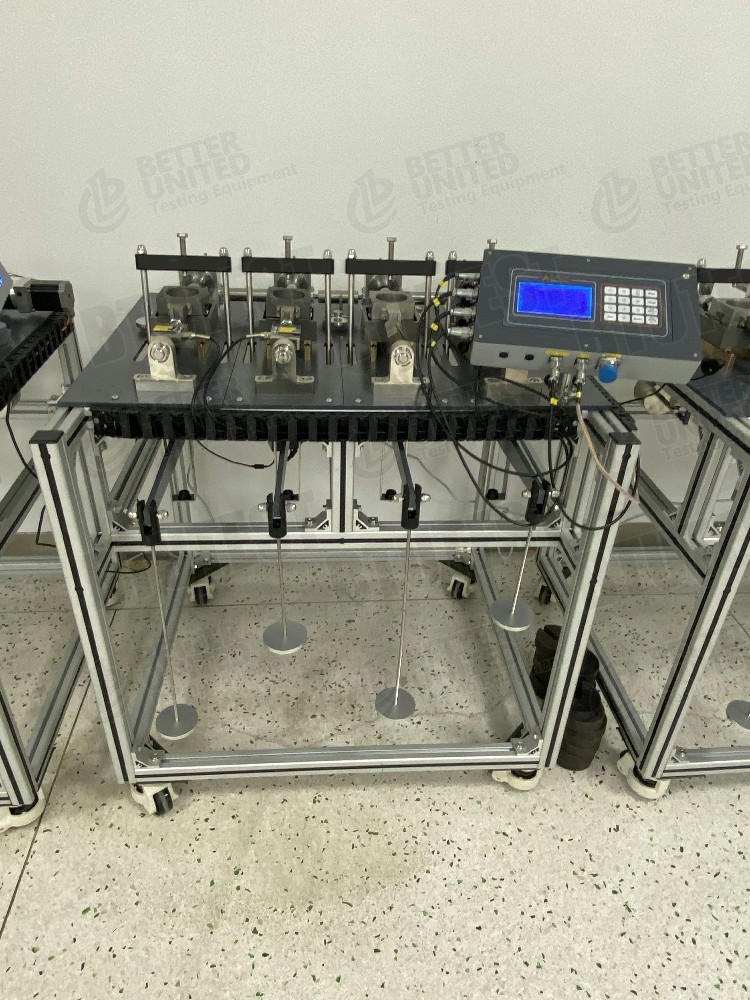

このシリーズには直接切断装置4台土壌の切断強度パラメータ (内部摩擦角 φ と凝結度 c) を決定するために使用されます.
■BTU‐DDS‐4: 基本の4ユニット直切装置 (手動記録または外部計測器読み取り)
■BTU‐DDS‐4A: 自動データ取得と処理のためのデータロガーとWindowsソフトウェアを備えた4ユニット自動データ取得直切装置.
■BTU‐DDS‐4Q: 自動直切装置4台,気圧加載 (レバー加載を代用) と高度制御.
共通の特徴:
試料のサイズ: Φ61.8 mm × H20 mm (標準切断リング).
切断速度: 0.00001 6 mm/min ステップレス調整
■最大切断移動: 8mm
·横切力測定のための4つの負荷セル
■ モデル間の主な違いは,積載方法,制御方法,データ取得能力です.
■ASTM D3080(土壌の直接切断試験のための標準試験方法)
■ISO 17892‐10(地質技術試験 直接切断試験)
■BS 1377-7(イギリス標準 直接切断試験)
■JGS 0561(日本の直切性試験方法)
■中国 GB/T 50123‐2019(土壌試験方法に関する標準)
この3つのモデルは,上記規格に規定された切断速度,標本サイズ,正常張力範囲の基本要件を満たすことができる.
| パラメータ | BTU‐DDS‐4 | BTU‐DDS‐4A | BTU‐DDS‐4Q |
| 楽器名 | 直接切断装置4台 | 自動接収式直切装置4台 | 自動直切装置4台 |
| 試料の大きさ (mm) | Φ61.8×H20 | Φ61.8×H20 | Φ61.8×H20 |
| 切断速度 (mm/min) | 0.00001 6 (ステップなし) | 0.00001 6 (ステップなし) | 0.00001 6 |
| 積載方法 | ローバーの負荷 (ローバー比12:1) | ローバーの負荷 (12:1) | パネウマ的な負荷 |
| 制御方法 | 16キーのメムランキーボード + 240×128 LCD | 16キーのメムランキーボード + 240×128 LCD | 16キーのメムランキーボード + 240×128 LCD |
| 最大切断移動 | 8mm | 8mm | 8mm |
| 固体圧 (kPa) | 0‐50‐100‐200‐300‐400 (段階的な重量) | 0‐50‐100‐200‐300‐400 (段階的な重量) | 25−400 (空気圧で連続調節可能) |
| センサー | 4つの負荷セル | 4つの負荷セル | 4つの負荷セル |
| データ収集 | 無 (手動読み込み) | データ ロガー + Windows の取得/処理 ソフトウェア | 自動取得 + ソフトウェア |
注: DDS‐4A と DDS‐4Q はどちらも自動データ取得を備えている.主な違いは読み込み方法である.DDS‐4 は手動/半自動 (ソフトウェアなし) である.
■4 ユニット構造4つの切断箱を同時に試験することができる.各切断箱は,それぞれの負荷セルを介して水平切断力を独立して測定する.
■切断速度◎0.00001−6 mm/min連続調整可能で,スローシート (0.02−0.05 mm/min) から高速シート (0.8−1.2 mm/min) まで,またサイクルシートにも適しています.
■負荷セル伝統的な試料リングを置き換える.高精度 (±0.1% FS) の直接電源を出力し,自動データ取得を容易にする.
■最大切断移動 8 mm標準的な直切性試験要件を満たす (通常は直径の6mmまたは10%まで).
■固化圧ほら
DDS‐4 / 4A: 固定圧力ステップ (0, 50, 100, 200, 300, 400 kPa) でレバーの負荷 (12:1) を重みで
DDS‐4Q: パネウマティック負荷,25kPaから400kPaまで継続的に調整可能,重量を変更する必要はありません.任意の中間圧力値を許可します.
■制御方法すべてのモデルは,切断速度,スタート/ストップなどを設定するために,膜キーボード+ノンタッチLCD (240×128) を使用しています.
■データ取得 (DDS‐4A / 4Qのみ)ほら
4つの負荷セルに接続された外部データロガー.
Windows ソフトウェア (BTU アクセス& 処理ソフトウェア) は,切断力移動曲線をリアルタイムで表示し,データを自動的に保存し,Excel に輸出します.
o 後処理モジュール: 異なる正規ストレスのピーク切断ストレスの強度エンベロープをグラフ化し,cとφを計算します.
■定期的な地質技術試験:凝結した土壌,泥土,砂などの切断強度を決定する
傾斜安定性分析:c と φ パラメータが提供されます.
● 負荷容量評価:浅い基礎や深層基盤の設計のための強度パラメータを提供します.
補填工学:補填材料の品質管理
■教科研究室:大学土壌力学研究室のコース
■研究用:周期性切断試験 (周期性負荷下での強度低下);気圧式負荷モデル (DDS-4Q) は,異なる深さのシミュレーションを継続的に変容可能な正規ストレスを可能にします.
■4 ユニット構成■4つの異なる正規ストレスを同時に試験し,単一ユニット装置の4倍の効率です.
■幅広く,ステップレスシア速度範囲異なる試験基準 (スロー・シア,スピード・シア,サイクリック・シア) を満たす.
■負荷セル高精度 (0.1% FS),従来の試料リング (通常1% FS) よりもはるかに優れている.
■ローバーの負荷 (DDS‐4/4A)シンプルで信頼性があり 電力も不要で 低コストです
■パネウマティック・ロード (DDS‐4Q)継続的に調整可能な正規のストレスのあり,重量が変化せず,任意の圧力経路をシミュレートし,より高度な自動化.
■自動取得と処理 (4A/4Q)人工エラーを削減し,自動で c と φ を計算し,レポートを作成し,時間を節約します.
■軽量枠アルミプロフィール構造 (前の文書から),腐食耐性,ローバー付き.
■触覚のない画面実験室環境に適しています (土壌や水に耐性があり,手袋で操作できます)
試験要件に従ってモデルを選択する.
| 要求事項 | 推奨モデル | 理由 |
| 予算が限られ 教えるデモやテストが少ない 手書きの読み取りは許容できる | BTU‐DDS‐4 | 基本モデル 自動購入なし 最低コスト |
| 定期的な研究や品質管理,自動データ取得と処理が必要 | BTU‐DDS‐4A | ローバーロード + 自動アクセス,良いコストパフォーマンス |
| 継続的に変動する正規ストレスの必要性 (例えば,様々な圧力下での強度) | BTU‐DDS‐4Q | 圧力を継続的に調節できる空気圧,重みなし |
| 循環性切断試験 | DDS‐4A または 4Q | サイクリックシアモードをサポートするソフトウェアが必要です (ソフトウェアバージョンを確認) |
| 完全に重量処理を取り除くために,より高い自動化 | DDS‐4Q | プログラム可能な圧力制御装置の空気圧加載 |
| 標準的な快速/遅い切削のみで,固定圧力ステップが十分である | DDS‐4A | ローバーロードはコストが低く,自動的に取得を可能にします |
注:DDS‐4は後日データロガーでアップグレードできるが,通常は直接DDS‐4Aまたは4Qを購入することがより経済的である.
例としてBTU‐DDS‐4A(レバーの負荷 + 自動取得)
1.試料の準備
o Ø61.8×20 mm の切断リングを用いて,土壌を切断し,または再型サンプルを準備する.少なくとも4つのサンプルを準備する (例えば50,100,200,400 kPaの4つの通常のストレスレベル).
必要に応じて飽和 (浸水) するか,天然の水分を保持する.
2.標本設置
o 試料のリングを下部の切断箱に置き,上部の箱と並べます.
孔隙のある石と積載ピストを設置する.
o ハブ負荷装置を配置し,目標正規ストレスの基準で重みを適用する (ハブ比12:1; 必要な質量を計算する).
3.パラメータを設定する
切断速度を設定するには,LCD画面とキーボードを使用します (例えば,高速切断では0.8mm/min).
o 切断移動制限を設定する (例: 6 mm).
o 取得ソフトウェアでは,入力サンプルID,通常のストレス,切断速度など
4.刈り始めよう
o スイアボックスを水平に動かすためにモーターを起動します.
負荷セルで切断力を連続的に測定し,移動センサーで移動を記録する.
o ソフトウェアは4つのチャネルすべてでリアルタイムで切断ストレスの移動曲線を表示します.
5.停止状態
o 切断圧がピークに達したときに,または切断圧が大幅に低下すると,モーターは自動的に停止します (ソフトウェアは停止条件を設定できます).
6.繰り返すか 続けるか
体重を取り出し 標本を取り出し 剪定箱を掃除する
4つのユニットが同時に動作する 4つの異なる通常のストレストーストが並行して行われます (独立した制御を前提として,通常は同時に実行されます).
7.データ処理
o ソフトウェアは,各標本のピークシールストレスを自動的に記録します.
o 4つの正規ストレージ (σ) と対応するピークシートストレージを入力します.
o ソフトウェアは τ−σ散り点を自動的にグラフ化し,直線に適し,凝結 c (交差点) と内部摩擦角 φ (傾き) を計算します.
o テストレポート (曲線,c,φ値を含む) を生成し,Excel に輸出できます.
8.清掃と整備
切断箱,荷重セル,毛孔石を掃除する
o レーバーと駆動部品をチェックし,長時間使用していない場合,重量を卸す.
についてDDS‐4Q(気圧負荷)
・ 体重を手動で追加する必要はありません. 圧力調節器 (例えば30,60,120,240 kPaなど任意の値) を使って,望ましい正気圧を設定します.
・"重さを適用する"ステップは"空気圧を設定し安定させる"ステップに置き換えられます.
■他のすべてのステップは,DDS‐4Aと同じです.
概要:BTU‐DDS‐4/4A/4Qシリーズは,基本手動操作から完全に自動的な空気圧加載まで,完全な製品ラインを提供しています.DDS‐4Aは自動取得で最高のコストパフォーマンス比を提供しますDDS‐4Qは,継続的に変動する正規ストレスを要求する高度な研究に最適です.ユーザーは,試験頻度,自動化要件,標準的な加載方法が好ましい.
