温度制御された直接剪断装置

製品の説明

温度制御直切機シリーズ

モデルBTU-DDS-1FT / DDS-3FT / TRA-15FT

記述

このシリーズには,異なる温度条件下での土壌切断試験のための温度制御直切切断装置が3つ含まれます.特に従来の温度,凍結土,そして残留強度試験モデルとしては:

• BTU-DDS-1FT 試聴する: 完全自動温度制御直切装置 (単体,0~90°C)
• BTU-DDS-3FT 試聴する: フルオートマティック冷凍土壌直切装置 (単機,−20~90°C)

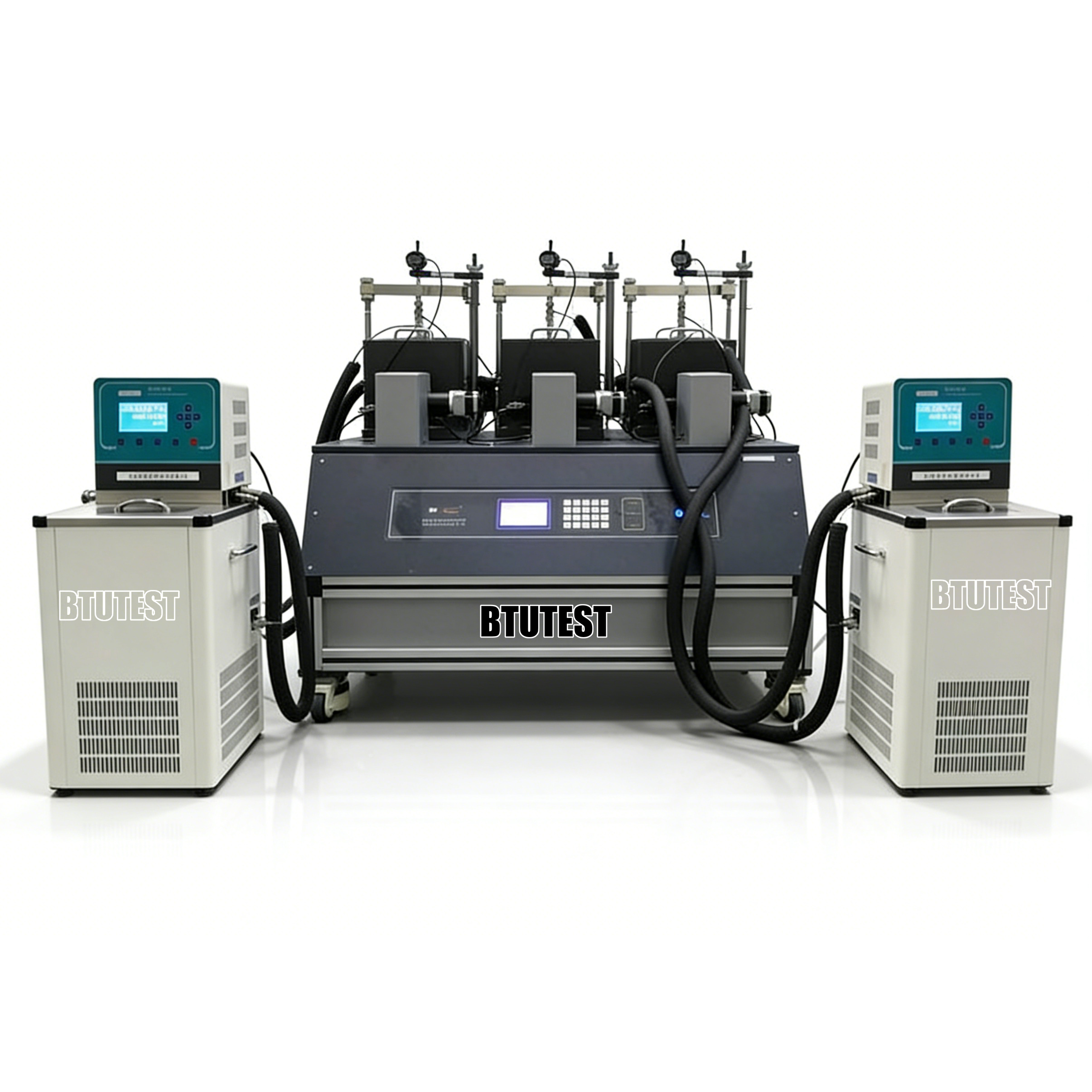

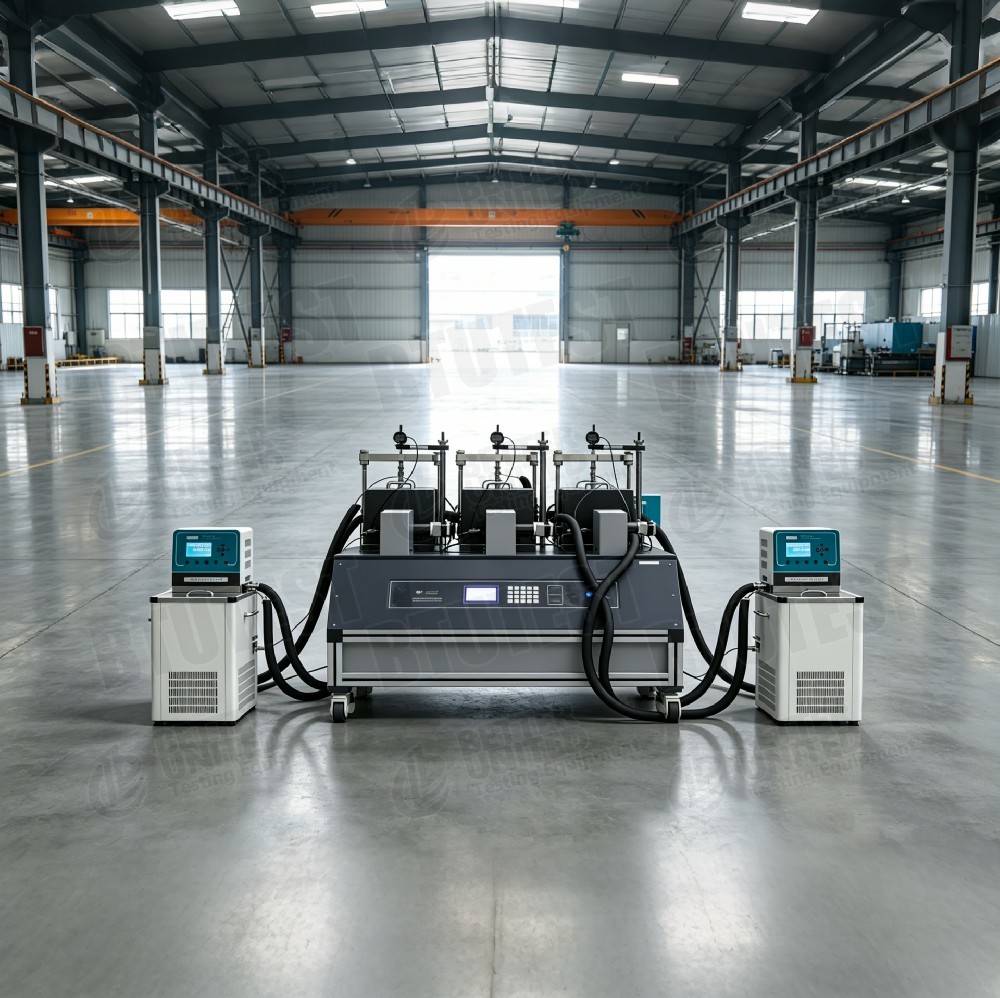

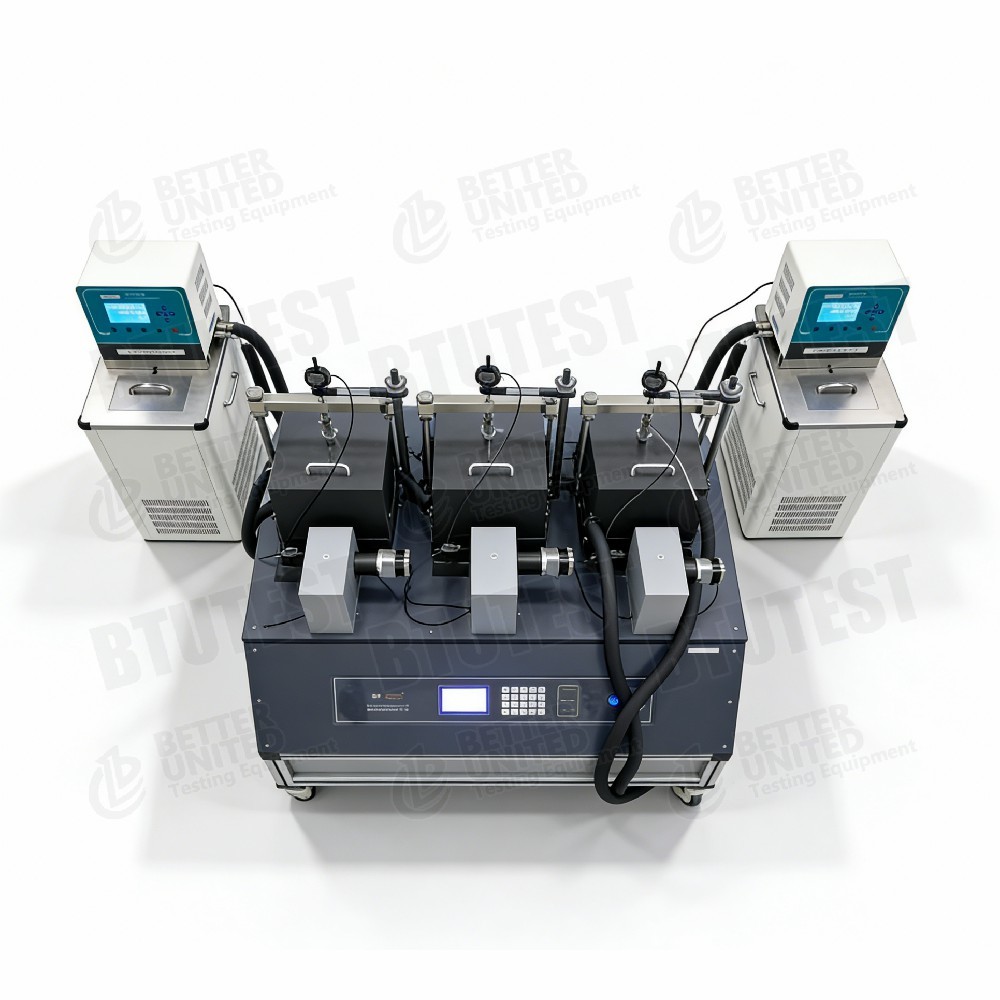

• BTU-TRA-15FT やってくれ: 完全自動 3 ユニットの温度制御残留直切装置 (温度制御の3つの独立容器,0~90°C)

共通の特徴:

• 試料のサイズ: Φ61.8 mm × H20 mm (標準切断リング)
• 切断速度:0.00001〜6 mm/min
• 最大正規ストレスは1.6 MPa (全3モデル)
• 最大切断圧:1.6 MPa (DDS-1FTとTRA-15FT);DDS-3FT:10 MPa
• 取得精度: ±0.1% FS
• 負荷モード: セルボ閉回路制御;水平方向はストレッチ制御またはストレッチ制御が可能
• 画面: 240×128 LCD + メムランキーボード (キーボードの数字数は異なります)
• 試験モジュール:標準固化 (ステップ負荷),直接切断,周期切断,リオロジカル直接切断

試験基準 (国際)

• ASTM D3080(直接切断試験)
• ASTM D7329(冷凍土の直接切断試験)
• ASTM D7608(回転切削を用いた残留強度決定)
• ASTM D5321(インターフェース切断 類似の原理)
• ISO 17892‐10(直接切断試験)
• BS 1377-7(直接切断試験)
• 温度制御試験では,ASTM D6519(土壌の熱特性) も重要になる可能性があります.

DDS-3FTの10 MPaの高切断ストレスの能力は,凍結土や高強度材料に適しています.

仕様

詳細

• 単体対3ユニットDDS-1FT/3FTは単一ユニット (一度に1個);TRA-15FTは3つのユニットで,3つのサンプルを同時に切断することができ,効率が大幅に向上します.
• 高い切断ストレス (DDS-3FT)凍結土,氷,高強度材料 (従来の土は通常 ≤1.6 MPa) に適した最大切断ストレスは10 MPaです.
• 温度制御の違いほら
  • DDS-1FT: 0~90 °C,一般的高温試験 (例えば,アスファルト,熱貯水池) および環境試験に適しています.
  • DDS-3FT: -20~90 °C,高温まで凍結した土 (零以下) をカバーし,季節性および永久凍土研究に適しています.
  • TRA-15FT:それぞれ0~90°Cの3つの独立制御容器で,異なる温度で同時に試験が可能で,精度は±0.1°Cである.
• サーボ・ロック・ループ制御普通の負荷と水平負荷の両方で,精度の高いストレスまたはストレスの経路制御を可能にするサーボモーターを使用し,周期性およびリオロジックテストをサポートします.
• 残り直切TRA-15FTの名称には"残留性"が含まれています.これは,回転切断によって残留性強さを達成する可能性があります (ソフトウェアモジュールを確認します).
• センサーの構成各ユニットには2つの負荷セル (正規と水平) と1つの移動センサー (水平移動,垂直移動も測定できるが記載されていない) が含まれます.6つの負荷セル + 3つの移動センサー.
• ディスプレイとキーボードTRA-15FTには20キーのメムランキーボードと3チャネルLEDインジケーターが搭載されており,複数の標本をモニタリングできます.
• 試験モジュール標準固化 (ステップロード),直接切断,周期切断,およびリオロジカル直接切断をすべてサポートします.

適用する

• BTU-DDS-1FT 試聴する一般的な温度制御による直接切断,例えば,アスファルト混合物,熱貯水池土壌,高温サブグレード,核廃棄物処理.
• BTU-DDS-3FT 試聴する凍結土壌工学 (青海・チベット鉄道,北極プロジェクト),季節性凍結土壌亜層,氷と土壌の接点研究.
• BTU-TRA-15FT やってくれ◎高効率の残留強度試験 (例えば滑り場土);異なる温度での同時残留強度試験または異なる材料の比較.
• サイクリックシール震災や波の負荷下で強度低下をシミュレートします
• リオロジカル・ダイレクト・シール長期にわたる負荷下でのクレイプ行動
• 教育と研究温度効果を研究する土壌力学研究室

利点

• 広い温度範囲-20~90 °C (DDS-3FT) または0~90 °C (その他),凍結土と高温のニーズを満たす.
• 高い切断ストレス (DDS-3FT)凍結した土,氷,硬い粘土,軟岩をテストできる10MPa
• 3つの独立した温度制御容器 (TRA-15FT)1つの試験で3つの温度点,効率を3倍に;各容器が独立して制御される (±0.1°C).
• サーボ・ロック・ループ制御精密なストレス/ストレス経路制御,周期性およびリオロジカルテストをサポートします.
• 複数の試験モジュール固化,直接切断,周期切断,リオロジーを1つのシステムに
• 高度な取得精度±0.1% FS,信頼できるデータ
• 残り強度能力トラ-15FTは,バッチ残留強度試験に適しています.
• 操作者インターフェースが明確液晶+膜キーボード,LEDステータスインジケーター (TRA-15FT)

何 を 選ぶ か

試験要件に基づいてモデルを選択する.

注:TRA-15FTの3つの容器は独立して温度制御されており,試料ごとに異なる温度を許容します.比較研究に最適です.残留強度試験のために,ソフトウェアに回転切断モジュールが含まれていることを確認します.

プロセスの流れ

例として:凍結した土壌の高速切断試験 (零下温度) は,完全に自動的な凍結した土壌の直接切断装置 (BTU-DDS-3FT)

• 試料の準備
  • Ø61.8×20 mm の切断リングを使用して,冷凍土を不動に切るか,冷凍土の試料を再形成し,零下温度に保つ.
  • 初期水分,密度,温度を測定する.

• 標本設置
  • 試料を快速に切断箱に入れて (解凍を避ける) 孔隙のある石と積載板を設置する.
  • 切断箱を温度制御室内に置き,正面と正面のロード棒を接続する.
  • 移動センサーと負荷セルを設置する

• 設定温度
  • ソフトウェアで目標温度 (例えば -15 °C) を設定し,温度制御システムを起動し,試料の温度が安定するまで待つ (通常,サイズに応じて1〜2時間).

• 正常なストレスを適用する
  • 目標の正規ストレスを (例えば200 kPa) 伺服負荷装置で適用する.
  • 安定するまで正常に移動を記録する (凍った土壌の固化変形は小さい).

• 切断パラメータを設定する
  • 快速切断モジュールまたは標準切断モジュールを選択します.
  • 切断速度を設定する (例えば,1 mm/min 凍結土は比較的高い速さで切断される).
  • 切断移動制限を設定する (例: 6 mm).
  • 制御モード: ストレスの制御 (普通) またはストレスの制御を選択します.

• 刈り始めよう
  • 横軸のサーボモーターを起動して 切断箱を動かす
  • ソフトウェアは水平切力,水平移動,通常の移動,温度,そして時間をリアルタイムで記録します
  • グラフ切断ストレスの移動曲線

• 停止状態
  • 設定された移動量に達するか,明確なピークストレスの低下後に自動的に停止します.

• 解体と清掃
  • 温度制御を停止し 温度が環境に近い状態に戻らせ 普通の力を放出し 標本を取り出します
  • シェアボックスを掃除し,凝結に注意してください.

• データ処理
  • ソフトウェアはピークシールストレスを (または残留シールストレスを) 計算します.
  • 異なる正規ストレスの試験では,冷凍土壌凝結 c と摩擦角 φ を得るためにモール・クールン封筒を描画する.
  • 試験報告を生成する

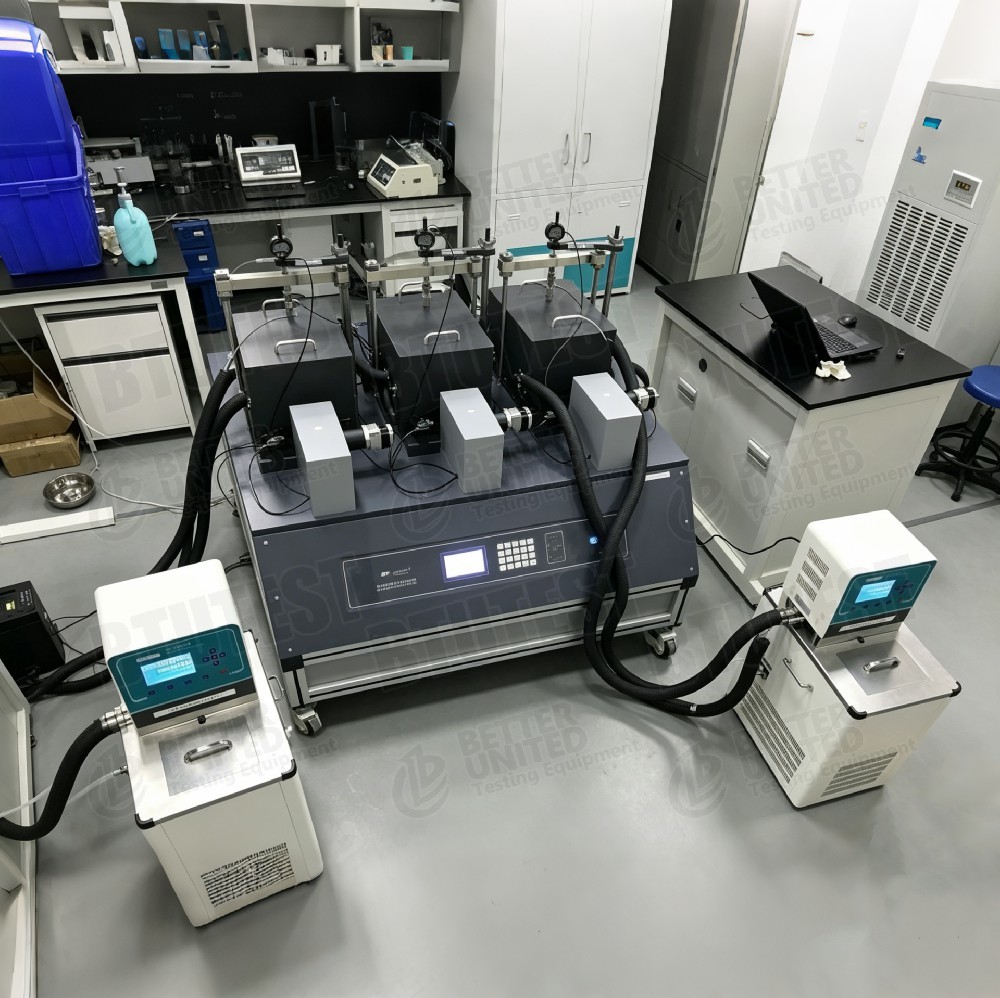

TRA-15FT (3ユニット):

• 3つの試料を同時に設置し,各容器が独立して異なる温度 (−5 °C,0 °C,+5 °C) に設定することができる.
• ソフトウェアは,それぞれのシアボックスでシアの開始を独立して (または同時に) 制御することができます.
• 試験終了後,3つの温度で強度パラメータの比較を自動的に生成する.
• 温度が残留強度に及ぼす影響を研究するのに理想的です

概要:このシリーズは,温度制御された単機および3機種直切器具を0~90°Cおよび-20~90°Cの温度範囲に提供する.DDS-1FTは,一般的な温度制御直切システムです.; DDS-3FTは,高切断ストレスの10 MPaの冷凍土に特化した;TRA-15FTは,効率的な残留強度試験と多温比較試験に適した3ユニット独立温度制御システムである.選択は,必要な温度範囲,高い切断力,試料の流量,残留強度試験の要件に基づいて行うべきである.
