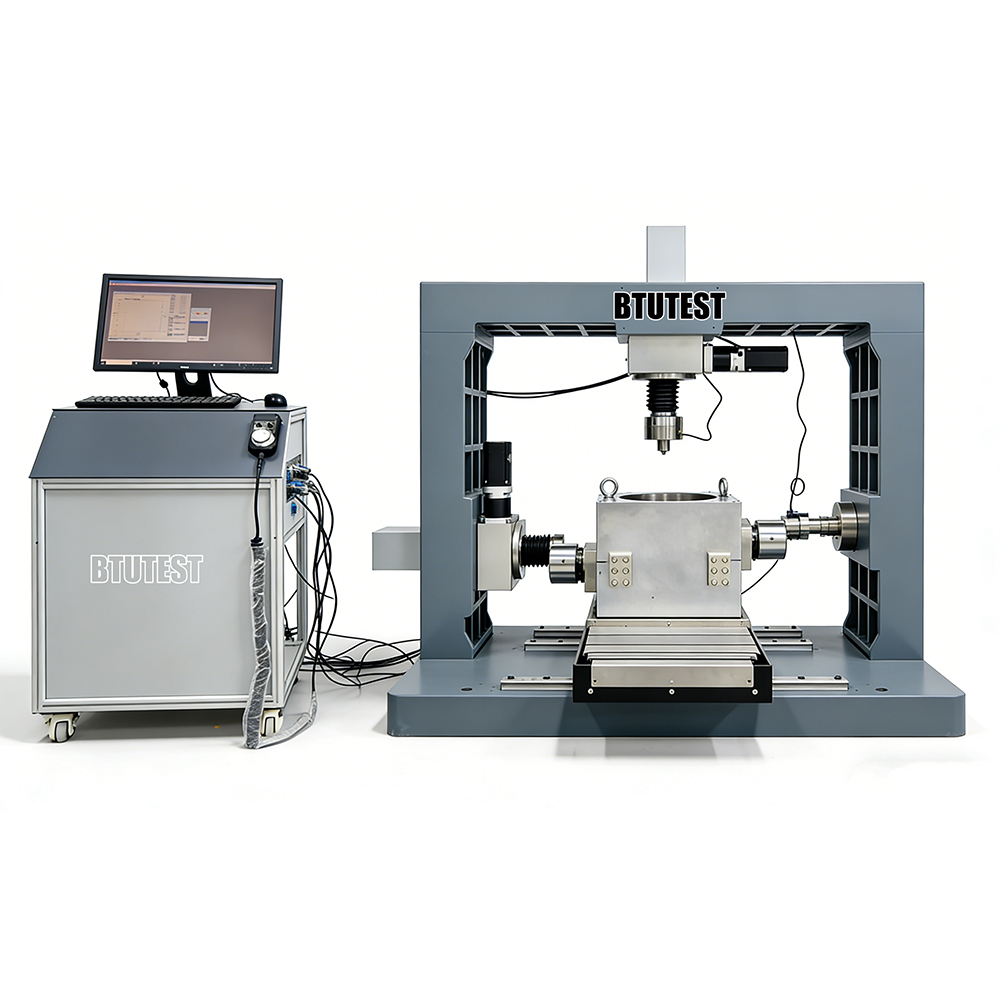

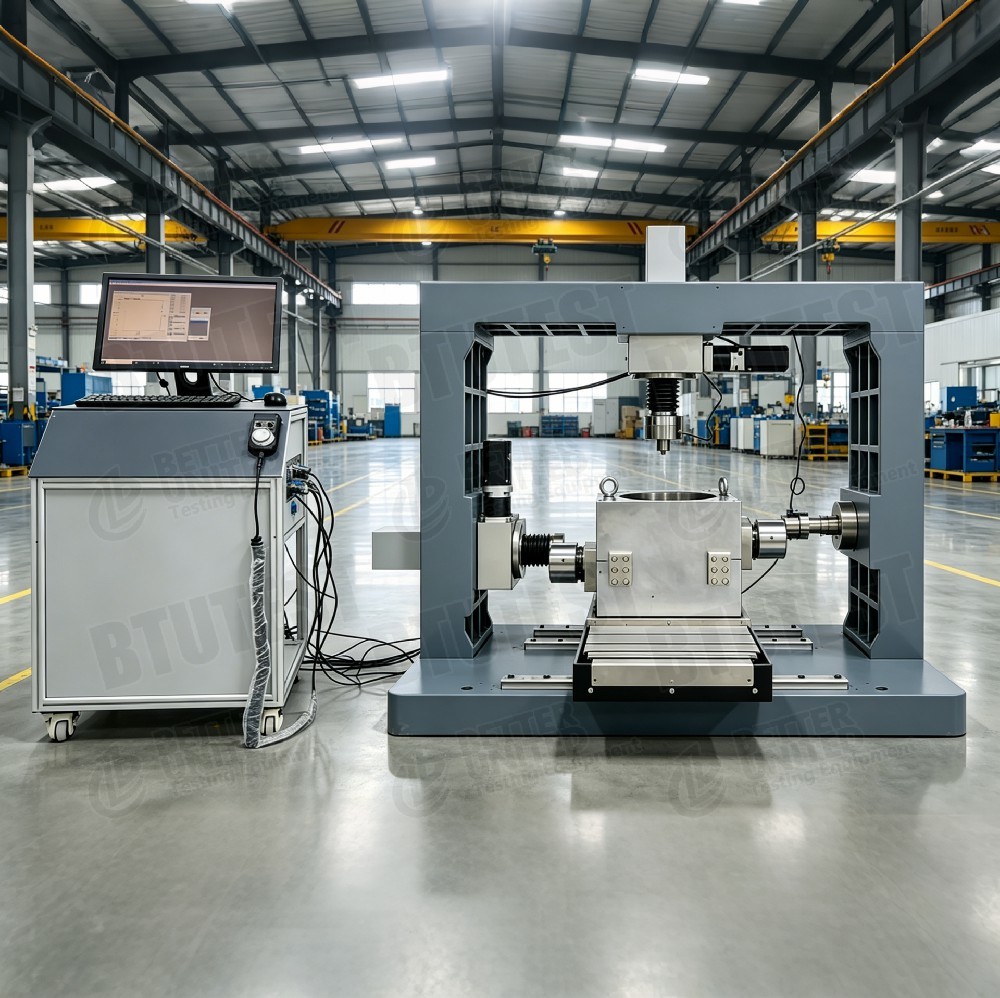

大型ダイレクトシャー簡易シャー装置

製品の説明

大型直切器 / 単純な直切器 シリーズ概要

記述

このシリーズには大型直切器具/単純切断器具粗粒土壌,岩石埋蔵,地合成物,土壌構造インターフェース,その他の大型標本の切断試験のために設計されたもの.装置は,取り外せるゲントリ反応フレームを使用し,様々な力範囲とサンプルサイズオプションを提供しています主なモデルは:

第1グループ (大型直切機/単純な直切機)

• BTU-DDS-100 について: 100 T (1200 kN) クラス,最大試料 L.750×B.750×H.400 mm
• BTU-DDS-40FM オーケー: 40 T (400 kN) クラス,試料 Ø500×H.300 mm または 300×300×300 mm
• BTU-DDS-35FM やってくれ: 20 T (200 kN) クラス 300×300×300 mm または 200×200×200 mm の試料

第2グループ (全自動大型直切機)

• BTU-DDS-35F 試した: 20 T (200 kN) クラス,サンプル 300/150/200/100 mm
• BTU-DDS-45F 試聴する: 40 T (400 kN) クラス,500 mm (正方形または丸い) の試料

共通の特徴:

• 標準固化,標準切断,高速切断,回転切断,循環切断,流動直切断,単純切断などに対応する.
• 複数のチャネルデータ取得ユニットとWindowsの取得/処理ソフトウェアを装備している.
• 横切りの速度はステップレスに調整できる (0.00001~10 mm/min).
• オプションのアップグレード:インターフェースシア,シンプルシア,温度制御など

試験基準 (国際)

• ASTM D3080(直接切断試験)
• ASTM D5321(地球合成土壌インターフェースの直接切断)
• ASTM D6243(地球合成土壌インターフェースの切断強度)
• ASTM D3080‐04(粗粒土の直切大規模)
• ASTM D6528(簡単な切断試験)
• ISO 17892‐10(直接切断試験)
• BS 1377-7(直接切断試験)
• EN 1997‐2(ユーロコード7 部分2)

このシリーズは,大型標本,粗粒土,インターフェースシアおよび単純なシア試験の基準を満たしています.

仕様

この2つのスクリーンショットに基づいて,各モデルのパラメータは以下の通りまとめられています (両方の画像から集めたデータもあります):

> 注:BTU-DDS-35FMのフレーム容量は1200kNと記されているが,垂直負荷はわずか200kNである.

Dエタイル

• 切断可能なゲントリー反応フレーム輸送・設置が簡単で,大型標本や重荷に適しています.
• 複数の標本サイズ標準的な三軸電池で試験できない粗土や岩石埋立をカバーする 100 mm から 750 mm までの横の長さ/直径
• シーアボックスのリフティングシステム最大型 (100T) の電動ハブ,中型の手動ハブ,またはチェーンブロックで重量シールボックスの取り扱いを容易にする.
• 高精度な負荷セル精度 ±0.1% FSは,高トンネージで正確な測定を保証します.
• 幅広くステップレス速度範囲0.00001~10 mm/min,スリープから急速なシートシートシミュレーションが可能.
• 単純な切断能力モデル数スタッキングリングシアボックスを使って簡単なシアテストをサポートする.
• リッチなソフトウェアモジュール標準的な固化,標準的な切削,回転切削,高速切削,サイクル切削,リオロジー,シンプル切削などを含む.ユーザーは必要に応じて組み合わせることができます.
• 柔軟性を向上させるソフトウェアのアップグレード (コップリングモジュール) とハードウェアのオプション (インターフェースシア,温度制御) が利用可能である.

適用する

• 粗粒土と岩石埋蔵地高層ダム,下層ダム,鉱山廃棄物埋立地,その他の大規模工事埋立物の切断強度パラメータを決定する.
• 土壌構造のインターフェース堆土,壁土,パイプ土などにおける摩擦特性を調べる (オプションのインターフェースシアモジュールが必要です).
• 地質合成物地質繊維,地膜,地格網と土壌の間の切断強度
• シンプルな切断試験土壌のアニゾトロピーや周期反応を研究するために単純な切断ストレス状態をシミュレートする.
• 逆切断と循環切断繰り返し負荷 (地震,波など) の下での強度低下と残留強度を評価する.
• 流動学的な行動継続的な負荷で滑り込む
• 高容量試験・高強度岩石インターフェイスや大きな岩石に適した,最大1200kNの垂直力

利点

• 大容量で大きなサイズ・最大1200kNの力と試料750×750×400mm,フィールドグレードの詰め物の直接テストを可能にし,スケール効果を回避する.
• モジュラルのフレーム移動や設置を容易にするため取り外せる構造で,限られた研究室スペースや現場での使用に適しています.
• 高度な測定精度負荷電池 ±0.1% FS,移動解像度は0.001 mm (1 μm) まで.
• 多機能試験一台の機械で直接シール,シンプルシール,回転シール,サイクルシール,リオロジーなどを行うことができます.
• 広い速度帯極低の滑りから高速な切断まで,様々な基準を満たしています.
• 自動化された取得と処理Windows ソフトウェアは自動的にデータを収集し,リアルタイムで曲線を表示し,強度パラメータを計算します.
• 拡張性選択可能なインターフェース切断,温度制御,将来の研究ニーズのためのコップリングモジュール
• 頑丈で安全超負荷保護付きの強い反応フレーム

何 を 選ぶ か

試験要件に基づいて適切なモデルを選択する.

要求事項	推奨モデル	理由
最大の標本 750×750 mm,非常に高い負荷 (≥1000 kN)	BTU-DDS-100	1200 kN 縦/水平力,電動ハブ
500mmまでの試料,400kNの力	BTU-DDS-40FMまたはDDS-45F	40FMは単純な切断をサポートし,45Fは直接切断のみです
300mmまでの試料 200kNの力	BTU-DDS-35FMまたはDDS-35F	35FMは単純な切断をサポートし,35Fは直接切断のみです.
シンプルな切断が必要 (積み重ねリング)	DDS-100 / 40FM / 35FM	これらのモデルには,シンプルな切断関数も明示的に含まれています.
循環式または回転式切断が必要	すべてのモデルのサポート (ソフトウェアモジュール)	ソフトウェアに必要なモジュールが含まれていることを確認
インターフェース・シール (土壌構造)	任意の"インターフェイスシアモジュール"を搭載したモデル	追加装置が必要です
温度制御が必要 (凍った土や高温)	任意の温度制御装置 /45	製造者との温度範囲を確認
予算制限,試料 ≤300mm,力 ≤200kN	BTU-DDS-35F	高いコスト性能,完全な機能
大規模な研究,最大限の柔軟性	BTU-DDS-100	最大力とサイズ,オプションのコップリングモジュール

> 注: DDS-40FM/35FMの"FM"は"直接切割+シンプル切割"を意味する. DDS-35F/45Fは直接切割のみ (シンプル切割なし) をサポートする可能性があります. ソフトウェアモジュールの利用可能性を選択する際に確認してください.

プロセスの流れ

例として:大型岩の直接切断試験 (BTU-DDS-100,サンプル 750×750×400 mm,常常正規圧力)

• 試料の準備
  • フィールドグレードに合わせて岩石埋蔵材料を準備し 水分を制御し 層を絞って 目標密度に合わせる
  • 標本サイズは750×750×400mmで,総重量は数トンである.
• 剪定箱の設置
  • 電動のリフトを使用して,下部のシアボックスをフレームベースに配置します.
  • 標本を下方箱に入れ 表面を平らにする
  • 上部切断箱を配置して垂直積載板を固定します.
• センサーを設置する
  • 垂直負荷セル (1200 kN) と水平負荷セル (1200 kN) を設置する.
  • 垂直移動センサー (複数の,例えば,各角に1つ) と水平移動センサーを設置する.
  • データロガーをコンピュータに接続します.
• 正常なストレスを適用する
  • 目標正規ストレスを (例えば500 kPa,総力 ≈0.5 MPa × 0.5625 m2 = 281 kN) 垂直負荷システムで適用する.
  • ソフトウェアを起動し,安定するまで垂直変形 (固化) を記録する.
• 切断パラメータを設定する
  • 標準切断モジュールを選択します.
  • 切断速度を設定する (例えば,1 mm/min).
  • 切断移動制限を設定する (例: 50 mm または標本の横の長さの6〜10%).
  • 切断回数と移動幅を設定する.
• 刈り始めよう
  • 横軸の負荷装置を起動して上部 (または下部) の切断箱を押す.
  • ソフトウェアは水平切力,水平移動,垂直移動,そして時間をリアルタイムで記録します
  • グラフ切断ストレスの移動曲線
• 停止状態
  • 既定の移動が達成されたとき,または切断ストレスの明確なピークが低下した後,自動的に停止します.
• 解体と清掃
  • 普通の力を放出し,水平ピストを引っ張る.
  • 上部切断箱を上げ 標本を取り出して切断箱を掃除する
• データ処理
  • ソフトウェアはピークシールストレスを計算します.
  • 異なる正規ストレスの試験では,c と φ を得るためにモール・クールン封筒を描画する.
  • 切断が繰り返された場合,残留強度を得ます.
  • 試験報告を生成する

> **簡単な切断試験のために**: 積み重ねリング切断箱を使用し,切断中に一定体積 (切断されていない) または一定高さ (切断されていない) を維持し,ソフトウェアで"シンプル切断モジュール"を選択します.

概要:このシリーズの大きな直切/単純切機は, 20 T から 100 T の力評価と100 mm から 750 mm の標本サイズをカバーします.交差切るサイクリックシア,リオロギー,その他の試験.粗土,岩石埋立,土壌構造インターフェース,地合成の大規模試験に適しています.選択は最大標本サイズに基づいて行われますBTU-DDS-100は,大規模なエンジニアリング研究のためのトップレベルの構成です.DDS-35F/45Fはコスト効率の高い完全自動直切システムですFMシリーズは,さらにシンプルな切断能力を提供します.
